Endress+Hauser Fermentation Monitor QWX43 Betriebsanleitung Seite 21

Fermentation Monitor QWX43
Endress+Hauser
Genügend Abstand für die Montage und den elektrischen Anschluss berücksichtigen.
5.2.2 M12-Stecker
Der M12-Stecker wird für die Versorgungsspannung des Geräts verwendet.
Anschlusskabel nach unten ausrichten, damit keine Feuchtigkeit in den Anschluss-
raum eindringen kann.
Bei Bedarf Abtropfschlaufe formen oder Wetterschutzhaube verwenden.

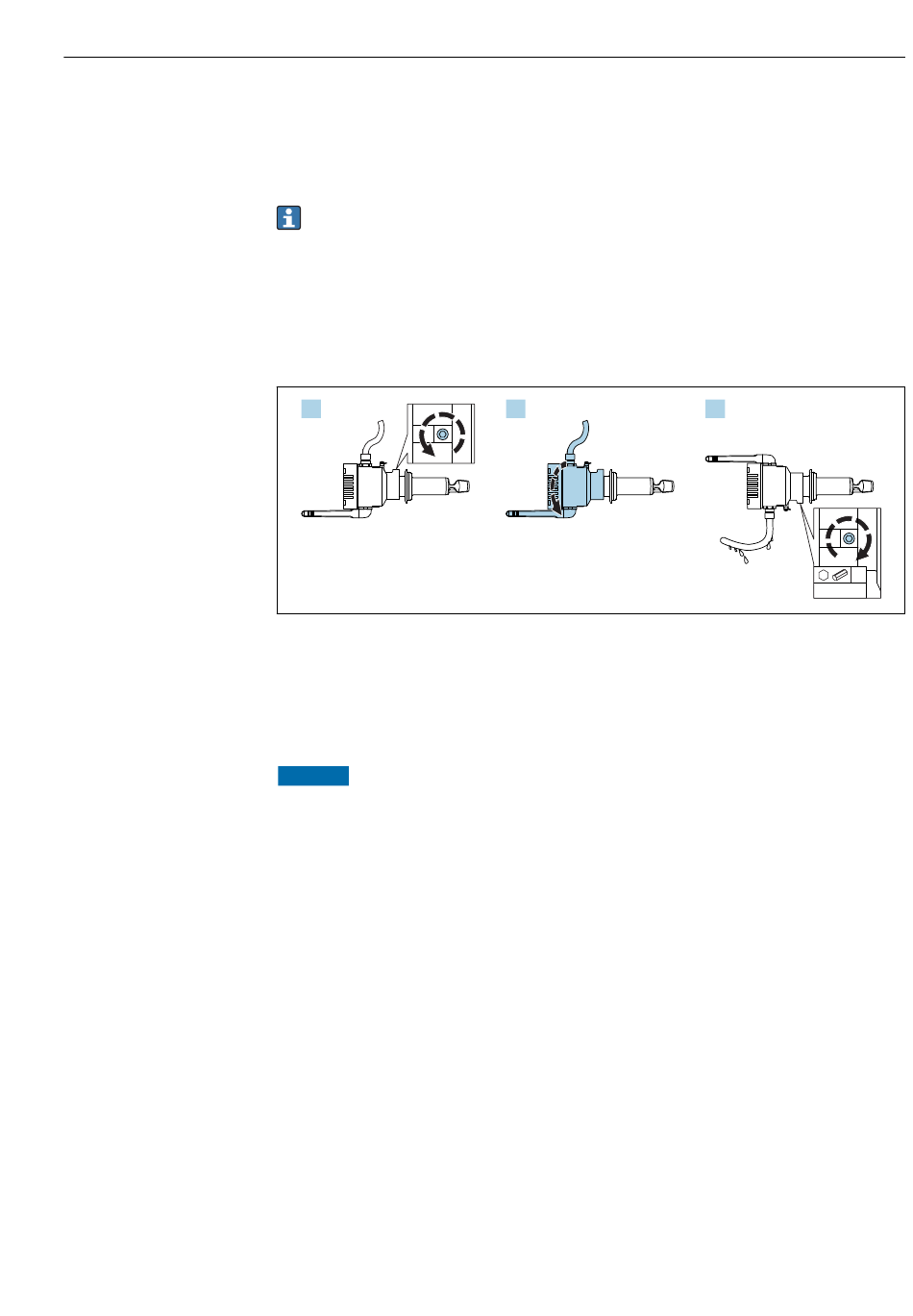

5.2.3 Gehäuse ausrichten
Das Gehäuse ist, nach dem Lösen der Sechskantschraube am Gehäusehals, drehbar. Somit
können Sie den Anschluss und die Antenne ausrichten.
1.
 8 Gehäuse ausrichten
5.2.4 Antenne ausrichten
Für eine optimale Sendequalität die Antenne so ausrichten, dass die Antenne nicht direkt
auf Metall abstrahlt. Sie können die Antenne innerhalb eines Winkels von 270° drehen.
HINWEIS
Zu großer Drehwinkel der Antenne!
Beschädigung der internen Verdrahtung.
‣
Antenne maximal innerhalb eines Winkels von 270° drehen.
2.
Montage
3.
4
3.5 Nm
A0056616
21
