Endress+Hauser Tankside Monitor NRF81 Kurzanleitung

Endress+Hauser Tankside Monitor NRF81 Kurzanleitung

Tankstandmessung
Vorschau ausblenden Andere Handbücher für Tankside Monitor NRF81:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
KA01209G/00/DE/01.16
71332413
Products

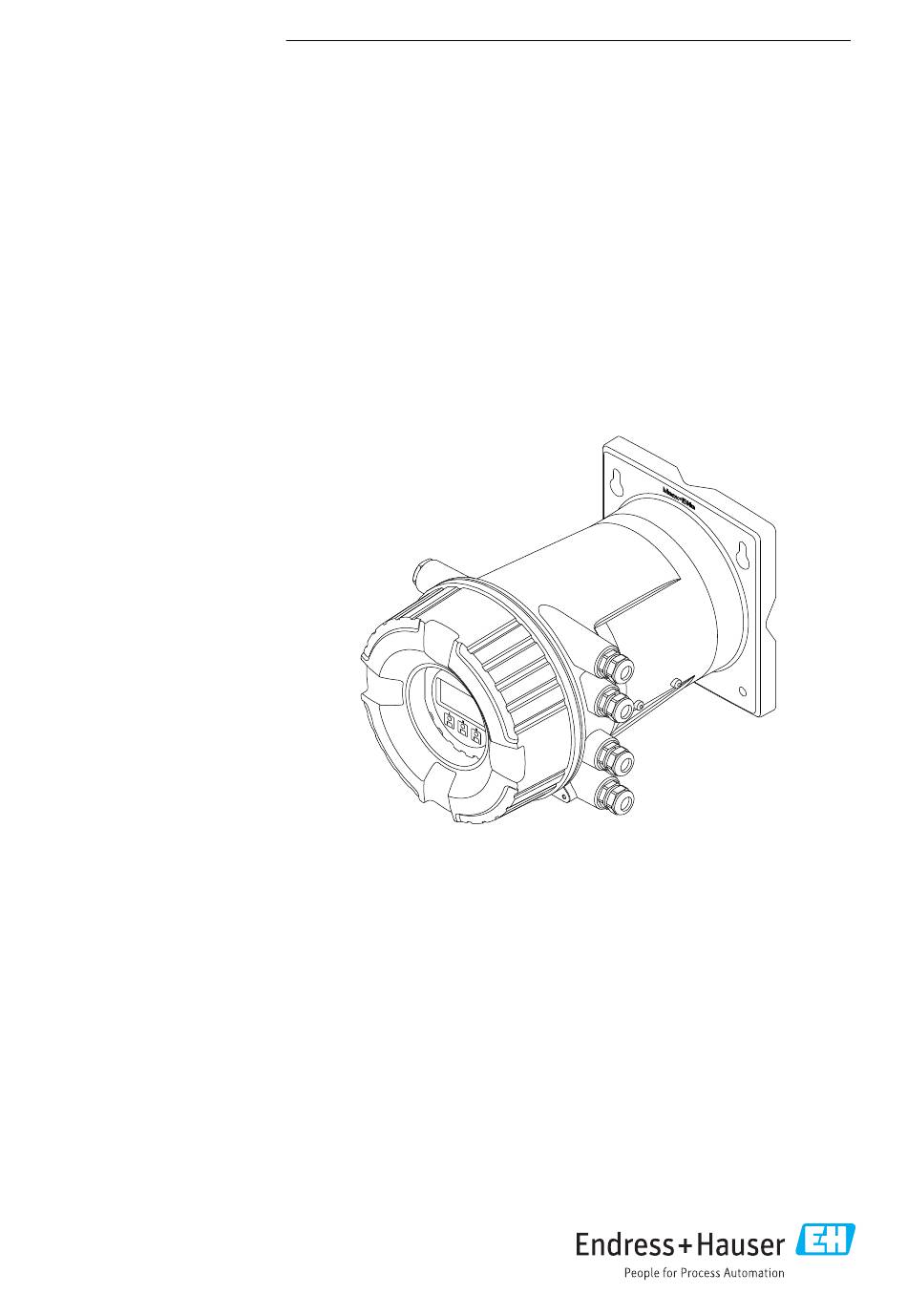

Kurzanleitung
Tankside Monitor NRF81
Tankstandmessung
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
– Internet:
www.endress.com/deviceviewer
– Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Tankside Monitor NRF81

Inhaltszusammenfassung für Endress+Hauser Tankside Monitor NRF81

  • Seite 1 Tankside Monitor NRF81 Tankstandmessung Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: – Internet: www.endress.com/deviceviewer – Smartphone/Tablet: Endress+Hauser Operations App...
  • Seite 2 Tankside Monitor NRF81 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Tankside Monitor NRF81 Inhaltsverzeichnis Inhaltsverzeichnis Über dieses Dokument ............3 Darstellungskonventionen .

  • Seite 4: Elektrische Symbole

    Über dieses Dokument Tankside Monitor NRF81 Symbol Bedeutung VORSICHT! VORSICHT Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu leichter oder mittelschwerer Körperverletzung führen kann. HINWEIS! HINWEIS Dieser Hinweis enthält Informationen zu Vorgehensweisen und weiterführenden Sachverhal- ten, die keine Körperverletzung nach sich ziehen.

  • Seite 5: Symbole In Grafiken

    Tankside Monitor NRF81 Über dieses Dokument Symbol Bedeutung Symbol Bedeutung Verweis auf Abbildung Handlungsschritte … Ergebnis einer Handlungssequenz Sichtkontrolle 1.1.5 Symbole in Grafiken Symbol Bedeutung 1, 2, 3 ... Positionsnummern Handlungsschritte … A, B, C, ... Ansichten A-A, B-B, C-C, ...

  • Seite 6: Grundlegende Sicherheitshinweise

    Grundlegende Sicherheitshinweise Tankside Monitor NRF81 Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht ‣ Vom Anlagenbetreiber autorisiert ‣ Mit den nationalen Vorschriften vertraut ‣...

  • Seite 7: Betriebssicherheit

    Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. 2.5.1 CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. Endress+Hauser...

  • Seite 8: Produktbeschreibung

    • Ware unbeschädigt? • Entspricht das Typenschild den Bestellinformationen auf dem Lieferschein? • Bei Bedarf (siehe Typenschild): Sind die Sicherheitshinweise (XA) beigefügt? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser Vertriebsstelle. Produktidentifikation Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: •...

  • Seite 9: Lagerung Und Transport

    Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer : Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2- D-Matrixcode (QR-Code) auf dem Typenschild scannen. Lagerung und Transport 4.3.1...

  • Seite 10: Installation

    Installation Tankside Monitor NRF81 Installation Einbaubedingungen 5.1.1 Wandmontage ≤15 Nm (11.06 lbf ) 150 (5.9) A0029901  2 Wandmontage des Tankside Monitor 5.1.2 Rohrmontage Bestellmerkmal 620 "Zubehörteil eingeschlossen" Montageset Montageset, Rohr, DN32-50 (1-1/4" - 2") Montageset, Rohr, DN80 (3") Endress+Hauser...
  • Seite 11 Tankside Monitor NRF81 Installation ≤15 Nm (11.06 lbf ) A0029899  3 Montage des Tankside Monitor an einem vertikalen Rohr ≤15 Nm (11.06 lbf ) A0029900  4 Montage des Tankside Monitor an einem horizontalen Rohr Endress+Hauser...

  • Seite 12: Elektrischer Anschluss

    Elektrischer Anschluss Tankside Monitor NRF81 Elektrischer Anschluss Klemmenbelegung POWER POWER G1 N AC 85...264 V G3 L A0027362  5 Anschlussklemmenraum (typisches Beispiel) und Erdungsklemmen Klemmenbereich Modul Je nach Bestellcode bis zu vier E/A-Module A/B/C/D • An jeden dieser Steckplätze können Module mit vier Klemmen angeschlossen werden.

  • Seite 13: Steckplätze Für E/A-Module

    Tankside Monitor NRF81 Elektrischer Anschluss 6.1.1 Steckplätze für E/A-Module Der Anschlussklemmenraum enthält vier Steckplätze (A, B, C und D) für E/A-Module. Je nach Geräteausführung (Bestellmerkmale 040, 050 und 060) enthalten diese Steckplätze unter- schiedliche E/A-Module. Die Steckplatzzuordnung des betreffenden Gerätes wird auch auf dem Etikett angegeben, das an der rückwärtigen Abdeckung des Anzeigemoduls angebracht...

  • Seite 14: Klemmen Des "Modbus"- Oder "V1"-Moduls

    Elektrischer Anschluss Tankside Monitor NRF81 6.1.2 Klemmen des "Modbus"- oder "V1"-Moduls 1 2 3 4 D1-4 1 2 3 4 POWER A1-4 A0031200  6 Bezeichnung der "Modbus"- oder "V1"-Module (Beispiele); diese Module können je nach Geräteaus- führung auch in den Steckplätzen B oder C sitzen.

  • Seite 15: Anschluss Des "Analog I/O"-Moduls Für Passive Nutzung

    Tankside Monitor NRF81 Elektrischer Anschluss Klemmen des "V1"-Moduls Klemme Name Beschreibung Kabelabschirmung, über einen Kondensator an die Erdung angeschlossen nicht angeschlossen Protokoll Messkreissignal - Protokoll Messkreissignal + Bezeichnung des Moduls im Bedienmenü: V1 X1-4; (X = A, B, C oder D) In dieser Spalte steht "X"...
  • Seite 16 Elektrischer Anschluss Tankside Monitor NRF81 "Betriebsart" = "4..20mA Eingang" oder "HART Master+4..20mA Eingang" POWER POWER – A0027933  8 Passive Nutzung des Analog I/O-Moduls im Eingangsmodus Spannungsversorgung Externes Gerät mit 4...20mA- und/oder HART-Signalausgang Endress+Hauser...
  • Seite 17 Tankside Monitor NRF81 Elektrischer Anschluss "Betriebsart" = "HART Master" POWER POWER – A0027934  9 Passive Nutzung des Analog I/O-Moduls im HART-Master-Modus Spannungsversorgung Bis zu 6 externe Geräte mit HART-Signalausgang Endress+Hauser...

  • Seite 18: Anschluss Des "Analog I/O"-Moduls Für Aktive Nutzung

    Elektrischer Anschluss Tankside Monitor NRF81 6.1.4 Anschluss des "Analog I/O"-Moduls für aktive Nutzung • Bei der aktiven Nutzung wird die Versorgungsspannung für die Kommunikationslei- tung vom Gerät selbst bereitgestellt. Es ist keine externe Spannungsversorgung erfor- derlich. • Die Verdrahtung muss der Betriebsart entsprechen, in der das Analog I/O-Modul ein- gesetzt werden soll ();...
  • Seite 19 Tankside Monitor NRF81 Elektrischer Anschluss "Betriebsart" = "4..20mA Eingang" oder "HART Master+4..20mA Eingang" POWER POWER A0027935  11 Aktive Nutzung des Analog I/O-Moduls im Eingangsmodus Externes Gerät mit 4...20mA- und/oder HART-Signalausgang Endress+Hauser...

  • Seite 20: Anschluss Eines Rtd

    Elektrischer Anschluss Tankside Monitor NRF81 "Betriebsart" = "HART Master" POWER POWER A0027936  12 Aktive Nutzung des Analog I/O-Moduls im HART-Master-Modus Bis zu 6 externe Geräte mit HART-Signalausgang Die maximale Stromaufnahme für das angeschlossene HART-Gerät beträgt 24 mA (d. h.

  • Seite 21: Anschluss Eines Micropilot S Fmr5Xx

    Tankside Monitor NRF81 Elektrischer Anschluss 6.1.6 Anschluss eines Micropilot S FMR5xx POWER 1 2 3 4 POWER A0027717  13 Anschluss eines Micropilot S FMR5xx an das Analogeingangsmodul eines Tankside Monitor NRF81 Tankside Monitor NRF81 Micropilot S FMR5xx Erdung Spannungsversorgung (vom NRF81 zum FMR5xx) 4-20mA/HART-Signal (vom FMR5xx zum NRF81) Bei dieser Anschlussart erhält der Micropilot S FMR5xx die Versorgungsspannung vom...
  • Seite 22 Elektrischer Anschluss Tankside Monitor NRF81 6.1.7 Klemmen des "Digital I/O"-Moduls 1 2 3 4 5 6 7 C1-2 C3-4 1 2 3 4 POWER A1-2 A3-4 A0026424  14 Bezeichnung der Digitaleingänge oder -ausgänge (Beispiele) • Jedes Digital I/O-Modul stellt zwei Digitaleingänge oder -ausgänge bereit.

  • Seite 23: Verschaltungsvoraussetzungen

    Tankside Monitor NRF81 Elektrischer Anschluss Verschaltungsvoraussetzungen 6.2.1 Kabelspezifikation Klemmen Klemme Aderquerschnitt Signal und Spannungsversorgung 0,2…2,5 mm (24…13 AWG) • Federklemmen (NRF81-xx1...) • Schraubklemmen (NRF81-xx2...) Erdungsklemme im Anschlussklemmenraum max. 2,5 mm (13 AWG) Erdungsklemme am Gehäuse max. 4 mm (11 AWG) Versorgungsleitung Das normale Gerätekabel reicht als Versorgungsleitung aus.

  • Seite 24: Schutzart Sicherstellen

    Elektrischer Anschluss Tankside Monitor NRF81 Schutzart sicherstellen Um die angegebene Schutzart sicherzustellen, müssen Sie nach dem elektrischen Anschluss wie folgt vorgehen: Vergewissern Sie sich, dass die Gehäusedichtungen sauber und korrekt angebracht sind. Trocknen, reinigen oder tauschen Sie die Dichtungen bei Bedarf aus.

  • Seite 25: Inbetriebnahme

    Tankside Monitor NRF81 Inbetriebnahme Inbetriebnahme Bedienung 7.1.1 Bedienung über die Vor-Ort-Anzeige A0028345  15 Anzeige- und Bedienelemente Flüssigkristall-Anzeige (LCD) Optische Tasten; können durch das Deckglas bedient werden. Standardanzeige (Messwertanzeige) X X X X X X X 4841.00 A0028317  16...

  • Seite 26: Bedienung Über Serviceschnittstelle Und Fieldcare/Devicecare

    Aktuelles Untermenü oder Wizard Schnellzugriffscode Anzeigebereich für die Navigation 7.1.2 Bedienung über Serviceschnittstelle und FieldCare/DeviceCare A0025572  18 Bedienung über Serviceschnittstelle Serviceschnittstelle (CDI = Endress+Hauser Common Data Interface) Commubox FXA291 Computer mit Bedientool "FieldCare" oder "DeviceCare" und "CDI Communication FXA291" COM DTM Endress+Hauser...

  • Seite 27: Anzeigesprache Einstellen

    Tankside Monitor NRF81 Inbetriebnahme Anzeigesprache einstellen Diese Einstellung ist nur für die Bedienung über das Anzeigemodul relevant. Zum Ein- stellen der Sprache im Bedientool verwenden Sie die Funktion zur Spracheinstellung von FieldCare bzw. DeviceCare. Drücken Sie in der Standardansicht E. Wählen Sie bei Bedarf Tastensperre aus im Kon- textmenü...

  • Seite 28: Konfiguration Der Eingänge

    Konfiguration der Eingänge 7.3.1 Konfiguration der HART-Eingänge HART-Geräte müssen konfiguriert werden und über ihre eigene Benutzeroberfläche eine eindeutige HART-Adresse erhalten, bevor sie an den Tankside Monitor NRF81 ange- schlossen werden. Untermenü: Setup → Erweitertes Setup → Ein/Ausgang → Analog I/O Parameter Bedeutung / Maßnahme...

  • Seite 29: Konfiguration Der 4-20Ma-Eingänge

    Tankside Monitor NRF81 Inbetriebnahme 7.3.2 Konfiguration der 4-20mA-Eingänge Untermenü: Setup → Erweitertes Setup → Ein/Ausgang → Analog I/O Parameter Bedeutung / Maßnahme Betriebsart Wählen Sie 4..20mA Eingang oder HART Master+4..20mA Eingang Quelle Analog Wählen Sie, welche Prozessvariable vom angeschlossenen Gerät übertragen wird.

  • Seite 30: Konfiguration Eines Angeschlossenen Rtd

    Inbetriebnahme Tankside Monitor NRF81 7.3.3 Konfiguration eines angeschlossenen RTD Untermenü: Setup → Erweitertes Setup → Ein/Ausgang → Analog IP Parameter Bedeutung / Maßnahme RTD Fühler Typ Geben Sie den Typ des angeschlossenen RTD an. RTD verbundener Typ Geben Sie den Verbindungstyp des RTD an (2-, 3- oder 4-Leiter).

  • Seite 31: Konfiguration Der Digitaleingänge

    Tankside Monitor NRF81 Inbetriebnahme 7.3.4 Konfiguration der Digitaleingänge Für jeden Digitaleingang des Gerätes gibt es ein Untermenü Digital Xx-x. "X" steht für den Steckplatz im Anschlussklemmenraum, "x-x" für die Klemmen in diesem Steckplatz. Untermenü: Setup → Erweitertes Setup → Ein/Ausgang → Digital Xx-x Parameter Bedeutung / Maßnahme...

  • Seite 32: Messwerte Mit Tankvariablen Verknüpfen

    Inbetriebnahme Tankside Monitor NRF81 Messwerte mit Tankvariablen verknüpfen Messwerte müssen mit Tankvariablen verknüpft werden, bevor sie in der Anwendung zur Tankstandmessung verwendet werden können. Je nach Anwendung sind nicht alle Parameter in der jeweiligen Situation relevant. Untermenü: Setup → Erweitertes Setup → Applikation → Grundabgleich → Füllstand...

  • Seite 33: Konfiguration Der Grenzwertauswertung

    Tankside Monitor NRF81 Inbetriebnahme Konfiguration der Grenzwertauswertung Sie können für bis zu 4 Tankvariablen eine Grenzwertauswertung konfigurieren. Die Grenz- wertauswertung erzeugt einen Alarm, sobald der Wert den oberen Grenzwert über- bzw. den unteren Grenzwert unterschreitet. Die Grenzwerte können vom Benutzer definiert werden.

  • Seite 34: Konfiguration Des Signalausgangs

    Inbetriebnahme Tankside Monitor NRF81 Um einen Alarm zu konfigurieren, müssen Sie den folgenden Parametern passende Werte zuordnen: Untermenü: Setup → Erweitertes Setup → Applikation → Alarm → Alarm 1…4 Parameter Bedeutung / Maßnahme Alarm Modus • Aus Es werden keine Alarme generiert.
  • Seite 35 Tankside Monitor NRF81 Inbetriebnahme 7.6.2 Analogausgang (4...20mA) Jedes Analog I/O-Modul des Gerätes kann als 4...20ma-Analogausgang konfiguriert werden. Hierzu müssen Sie den folgenden Parametern passende Werte zuordnen: Setup → Erweitertes Setup → Ein/Ausgang → Analog I/O Parameter Bedeutung / Maßnahme Betriebsart 4..20mA Ausgang auswählen.
