Endress+Hauser Proline Promass Q 500 Betriebsanleitung

Endress+Hauser Proline Promass Q 500 Betriebsanleitung

Coriolis-durchflussmessgerät ethernet/ip
Vorschau ausblenden Andere Handbücher für Proline Promass Q 500:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BA01755D/06/DE/02.21
71497454
2021-01-01
Gültig ab Version
01.00.zz (Gerätefirmware)
Products
Betriebsanleitung

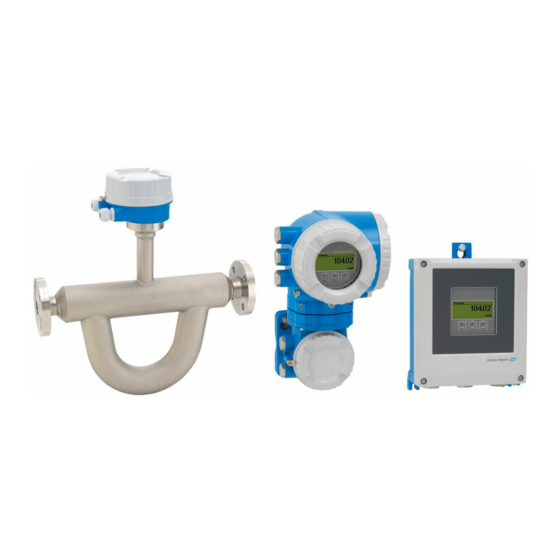

Proline Promass Q 500
Coriolis-Durchflussmessgerät
EtherNet/IP
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promass Q 500

Inhaltszusammenfassung für Endress+Hauser Proline Promass Q 500

  • Seite 1 Products Solutions Services BA01755D/06/DE/02.21 71497454 2021-01-01 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promass Q 500 Coriolis-Durchflussmessgerät EtherNet/IP...
  • Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Proline Promass Q 500 EtherNet/IP Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 6 Montage ......22 Dokumentfunktion .
  • Seite 4 Inhaltsverzeichnis Proline Promass Q 500 EtherNet/IP Zugriff auf Bedienmenü via Vor-Ort-Anzeige . 69 10.5.11 Vor-Ort-Anzeige konfigurieren ..136 8.3.1 Betriebsanzeige ....69 10.5.12 Schleichmenge konfigurieren .
  • Seite 5 13.2 Mess- und Prüfmittel ....212 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 213 14.1 Allgemeine Hinweise .

  • Seite 6: Hinweise Zum Dokument

    Hinweise zum Dokument Proline Promass Q 500 EtherNet/IP Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.

  • Seite 7: Werkzeugsymbole

    Proline Promass Q 500 EtherNet/IP Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Torxschraubendreher Kreuzschlitzschraubendreher Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.

  • Seite 8: Dokumentation

    Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Detaillierte Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...

  • Seite 9: Sicherheitshinweise

    Proline Promass Q 500 EtherNet/IP Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.

  • Seite 10: Restrisiken

    HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.

  • Seite 11: It-Sicherheit

    Proline Promass Q 500 EtherNet/IP Sicherheitshinweise IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie-...

  • Seite 12: Infrastruktur Modus

    Sicherheitshinweise Proline Promass Q 500 EtherNet/IP Anwenderspezifischer Freigabecode Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann durch den veränderbaren, anwenderspezifi- schen Freigabecode geschützt werden (→  164). Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen).
  • Seite 13 Proline Promass Q 500 EtherNet/IP Sicherheitshinweise die Vergabe von Zutrittsberechtigungen und auch technische Maßnahmen wie zum Bei- spiel eine Netzwerksegmentierung. Messumformer mit einer Ex de Zulassung dürfen nicht über die Serviceschnittstelle (CDI-RJ45) angeschlossen werden! Bestellmerkmal "Zulassung Messumformer + Sensor", Optionen (Ex de): BA, BB, C1, C2, GA, GB, MA, MB, NA, NB Das Gerät kann in eine Ringtopologie eingebunden werden.

  • Seite 14: Produktbeschreibung

    Produktbeschreibung Proline Promass Q 500 EtherNet/IP Produktbeschreibung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Mess- umformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über Verbindungskabel miteinander verbunden. Produktaufbau Zwei Geräteausführungen des Messumformers sind verfügbar. 3.1.1 Proline 500 – digital Signalübertragung: Digital...
  • Seite 15 Proline Promass Q 500 EtherNet/IP Produktbeschreibung 3.1.2 Proline 500 Signalübertragung: Analog Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" Für den Einsatz in Anwendungen, bei denen besondere Anforderungen aufgrund der Umgebungs- oder Betriebsbedingungen gefordert sind. Die Elektronik befindet sich im Messumformer, dadurch besonders geeignet: •...

  • Seite 16: Warenannahme Und Produktidenti

    • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  17. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung:...

  • Seite 17: Messumformer-Typenschild

    • Die Kapitel "Weitere Standarddokumentation zum Gerät" →  8 und "Geräteabhängige Zusatzdokumentation" →  8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild Proline 500 –...
  • Seite 18 Warenannahme und Produktidentifizierung Proline Promass Q 500 EtherNet/IP Proline 500 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  4 Beispiel für ein Messumformer-Typenschild Herstellungsort Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...

  • Seite 19: Messaufnehmer-Typenschild

    Proline Promass Q 500 EtherNet/IP Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  5 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  19 Nennweite des Messaufnehmers;...

  • Seite 20: Symbole Auf Messgerät

    Warenannahme und Produktidentifizierung Proline Promass Q 500 EtherNet/IP 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.

  • Seite 21: Lagerung Und Transport

    Proline Promass Q 500 EtherNet/IP Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.

  • Seite 22: Messgeräte Mit Hebeösen

    Montage Proline Promass Q 500 EtherNet/IP 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.

  • Seite 23: Einbaulage

    Proline Promass Q 500 EtherNet/IP Montage Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...

  • Seite 24: Ein- Und Auslaufstrecken

    Montage Proline Promass Q 500 EtherNet/IP Einbaulage Empfehlung Horizontale Einbaulage Messumfor- mer unten Ausnahme: →  7,  24 A0015590 Horizontale Einbaulage Messumfor- →  25 mer seitlich A0015592 Um die Selbstentleerung zu gewährleisten, wird diese Einbaulage empfohlen. Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini- male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.

  • Seite 25: Anforderungen Aus Umgebung Und Prozess

    Abhängigkeit Umgebungstemperatur zu Messstofftemperatur →  234 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube kann bei Endress+Hauser bestellt werden →  215. Vibrationen Anlagenvibrationen haben keinen Einfluss auf die Funktionstüchtigkeit des Messsystems. 6.1.3...
  • Seite 26 Montage Proline Promass Q 500 EtherNet/IP Um im Falle eines Berstscheibenbruchs austretenden Messstoff abzuführen, kann am Innengewinde der Berstscheibe eine Ablasseinrichtung eingeschraubt werden. RUPTURE DISK A0030346 Hinweisschild zur Berstscheibe Berstscheibe mit 1/2" NPT-Innengewinde und SW 1" Transportschutz Angaben zu den Abmessungen: Dokument "Technische Information", Kapitel "Kon- struktiver Aufbau"...

  • Seite 27: Deckelsicherung: Proline

    Proline Promass Q 500 EtherNet/IP Montage 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  9 Wetterschutzhaube Proline 500; Maßeinheit mm (in) Deckelsicherung: Proline 500 HINWEIS Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei": Die Deckel des Messumformergehäuses sind mit einer Deckelbohrung für eine Deckelsicherung vor-...

  • Seite 28: Messgerät Montieren

    Montage Proline Promass Q 500 EtherNet/IP Nickwinkel Rollwinkel 0° α +/-180° 0° β +/-180° A0032309 A0032310 Der mögliche einstellbare Nickwinkel ist der blaue Bereich Der mögliche einstellbare Rollwinkel ist der blaue des Winkel α. Bereich des Winkel β. Messgerät montieren 6.2.1...

  • Seite 29: Messumformergehäuse Montieren: Proline 500 - Digital

    Proline Promass Q 500 EtherNet/IP Montage 2. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh- rungen nicht nach oben weisen.  A0029263 6.2.4 Messumformergehäuse montieren: Proline 500 – digital VORSICHT Zu hohe Umgebungstemperatur! Überhitzungsgefahr der Elektronik und Deformation des Gehäuses möglich.

  • Seite 30: Wandmontage

    Montage Proline Promass Q 500 EtherNet/IP Wandmontage 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054  11 Maßeinheit mm (in) Abhängig vom Bestellmerkmal "Messumformergehäuse" Bestellmerkmal "Messumformergehäuse" • Option A, Alu, beschichtet: L =14 mm (0,55 in) • Option D, Polycarbonat: L = 13 mm (0,51 in) 1.
  • Seite 31 Proline Promass Q 500 EtherNet/IP Montage Wandmontage 18 (0.71) 10 (0.39) 20 (0.79) 100 (3.94) A0029068  12 Maßeinheit mm (in) 1. Bohrlöcher bohren. 2. Dübel in Bohrlöcher einsetzen. 3. Befestigungsschrauben leicht einschrauben. 4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.

  • Seite 32: Messumformergehäuse Drehen: Pro- Line 500

    Montage Proline Promass Q 500 EtherNet/IP Pfostenmontage WARNUNG Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei": Messumformer aus Guss haben ein hohes Eigengewicht. Instabile Halterung bei Montage an einem nicht fest stehenden Pfosten. ‣ Den Messumformer nur an einen fest stehenden Pfosten mit einem stabilen Unter- grund montieren.

  • Seite 33: Anzeigemodul Drehen: Proline 500

    Proline Promass Q 500 EtherNet/IP Montage 6.2.7 Anzeigemodul drehen: Proline 500 Um die Ablesbar- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht wer- den. – – – 3 mm A0030035 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben.

  • Seite 34: Elektrischer Anschluss

    Elektrischer Anschluss Proline Promass Q 500 EtherNet/IP Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 10 A) in die Anlageninstallation integriert werden.
  • Seite 35 Proline Promass Q 500 EtherNet/IP Elektrischer Anschluss Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
  • Seite 36 Elektrischer Anschluss Proline Promass Q 500 EtherNet/IP A: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 – digital Standardkabel Ein Standardkabel mit folgenden Spezifikationen ist als Verbindungskabel verwendbar. Aufbau 4 Adern (2 Paare); CU-Litzen blank; paarverseilt mit gemeinsamen Schirm Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 % Schleifenwiderstand Versorgungsleitung (+, –): Maximal 10 Ω...
  • Seite 37 Proline Promass Q 500 EtherNet/IP Elektrischer Anschluss Querschnitt Kabellänge [max.] Konfektionierung 2 x 2 x 0,50 mm 50 m (165 ft) 2 x 2 x 0,50 mm (AWG 20) (AWG 20) BN WT YE GN • +, – = 0,5 mm •...

  • Seite 38: Klemmenbelegung

    Elektrischer Anschluss Proline Promass Q 500 EtherNet/IP C: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 Standardkabel 7 × 0,38 mm PVC-Kabel mit gemeinsamem Schirm und einzeln abge- schirmten Adern Leiterwiderstand ≤ 50 Ω/km (0,015 Ω/ft) Kapazität Ader/Schirm ≤ 420 pF/m (128 pF/ft) Kabellänge (max.)

  • Seite 39: Pinbelegung Gerätestecker

    Proline Promass Q 500 EtherNet/IP Elektrischer Anschluss Bestellmerkmal "Eingang; Ausgang 1", Option NA "EtherNet/IP" Bestellmerkmal Kabeleinführung/Anschluss "Elektrischer Anschluss" L, N, P, U Stecker M12 × 1 – 1) 2) 1) 2) 1) 2) 1) 2) Stecker M12 × 1 Stecker M12 × 1 Nicht kombinierbar mit einer externen WLAN-Antenne (Bestellmerkmal "Zubehör beigelegt", Option P8),...

  • Seite 40: Messgerät Anschließen: Proline 500 - Digital

    Elektrischer Anschluss Proline Promass Q 500 EtherNet/IP Messgerät anschließen: Proline 500 – digital HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
  • Seite 41 Proline Promass Q 500 EtherNet/IP Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": • Option A "Alu beschichtet" • Option L "Guss, rostfrei" 10 (0.4) 3 mm TX 20 TX 20 22 mm 24 mm A0029616 1.
  • Seite 42 Elektrischer Anschluss Proline Promass Q 500 EtherNet/IP Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option B "Rostfrei" 10 (0.4) 8 mm 22 mm 24 mm A0029613 1. Befestigungsschraube des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
  • Seite 43 Proline Promass Q 500 EtherNet/IP Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Gerätestecker anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option C "Ultrakompakt hygienisch, rostfrei" A0029615 1. Schutzleiter anschließen. 2. Gerätestecker anschließen. Endress+Hauser...
  • Seite 44 Elektrischer Anschluss Proline Promass Q 500 EtherNet/IP Verbindungskabel am Messumformer anschließen TX 20 TX 20 10 (0.4) 22 mm 24 mm A0029597 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. Kabel durch die Kabeleinführung schieben. Um die Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.

  • Seite 45: Messumformer Anschließen

    Proline Promass Q 500 EtherNet/IP Elektrischer Anschluss 7.2.2 Messumformer anschließen A0028200 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang Anschluss Verbindungskabel Messaufnehmer - Messumformer Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung (DHCP Client) über Serviceschnittstelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne Schutzerde (PE) Neben dem Anschluss des Geräts über EtherNet/IP und den verfügbaren Ein-/...
  • Seite 46 Elektrischer Anschluss Proline Promass Q 500 EtherNet/IP 6. Schutzleiter anschließen. 7. RJ45 Stecker einstecken. 8. Kabelverschraubungen fest anziehen.  Der Anschluss der EtherNet/IP Verbindung ist damit abgeschlossen. Versorgungsspannung und weitere Ein-/Ausgänge anschließen TX 20 TX 20 10 (0.4) 22 mm...

  • Seite 47: Kabel Entfernen

    Proline Promass Q 500 EtherNet/IP Elektrischer Anschluss Kabel entfernen 3 (0.12) A0029598  14 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken. 2. Gleichzeitig das Kabelende aus der Klemme ziehen.

  • Seite 48: Messumformer In Ein Netzwerk Einbinden

    Elektrischer Anschluss Proline Promass Q 500 EtherNet/IP 7.2.3 Messumformer in ein Netzwerk einbinden In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine Einbindung des Geräts in ein Netzwerk dargestellt. Vorgehensweise für den korrekten Anschluss des Messumformers →  40.
  • Seite 49 Proline Promass Q 500 EtherNet/IP Elektrischer Anschluss In eine Ringtopologie einbinden Die Einbindung erfolgt über den Anschluss für die Signalübertragung (Ausgang 1) und dem Anschluss an der Serviceschnittstelle (CDI-RJ45). Beim Anschluss zu beachten: • Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmten Stecker (z.B. Fabrikat YAMAICHI ;...

  • Seite 50: Messgerät Anschließen: Proline 500

    Elektrischer Anschluss Proline Promass Q 500 EtherNet/IP Messgerät anschließen: Proline 500 HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
  • Seite 51 Proline Promass Q 500 EtherNet/IP Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Gehäuse": Option L "Guss, rostfrei" 10 (0.4) 3 mm 22 mm 24 mm A0029612 1. Sicherungskralle des Gehäusedeckels lösen. 2. Gehäusedeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
  • Seite 52 Elektrischer Anschluss Proline Promass Q 500 EtherNet/IP Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Gehäuse": Option B "Rostfrei" 10 (0.4) 8 mm 22 mm 24 mm A0029613 1. Befestigungsschraube des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
  • Seite 53 Proline Promass Q 500 EtherNet/IP Elektrischer Anschluss Verbindungskabel am Messumformer anschließen 10 (0.4) 3 mm 22 mm 24 mm A0029592 1. Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.

  • Seite 54: Messumformer Anschließen

    Elektrischer Anschluss Proline Promass Q 500 EtherNet/IP 7.3.2 Messumformer anschließen A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45) Schutzerde (PE) Neben dem Anschluss des Geräts über EtherNet/IP und den verfügbaren Ein-/ Ausgängen stehen noch weitere Anschlussmöglichkeiten zur Verfügung:...
  • Seite 55 Proline Promass Q 500 EtherNet/IP Elektrischer Anschluss 22 mm 24 mm N ic t e r e r g ö f f iz e t e n s io r ir A0033722 7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
  • Seite 56 Elektrischer Anschluss Proline Promass Q 500 EtherNet/IP 22 mm 24 mm – A0033984 4. Kabel gemäß Klemmenbelegung anschließen.  Klemmenbelegung Signalkabel: Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Klemmenbelegung Anschluss Versorgungsspannung: Aufkleber in der Klem- menabdeckung oder →  38.

  • Seite 57: Messumformer In Ein Netzwerk Einbinden

    Proline Promass Q 500 EtherNet/IP Elektrischer Anschluss 7.3.3 Messumformer in ein Netzwerk einbinden In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine Einbindung des Geräts in ein Netzwerk dargestellt. Vorgehensweise für den korrekten Anschluss des Messumformers →  50.

  • Seite 58: Potenzialausgleich Sicherstellen

    Elektrischer Anschluss Proline Promass Q 500 EtherNet/IP In eine Ringtopologie einbinden Die Einbindung erfolgt über den Anschluss für die Signalübertragung (Ausgang 1) und dem Anschluss an der Serviceschnittstelle (CDI-RJ45). Beim Anschluss zu beachten: • Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmten Stecker (z.B. Fabrikat YAMAICHI ;...

  • Seite 59: Spezielle Anschlusshinweise

    Proline Promass Q 500 EtherNet/IP Elektrischer Anschluss Spezielle Anschlusshinweise 7.5.1 Anschlussbeispiele EtherNet/IP A0028767  16 Anschlussbeispiel für EtherNet/IP Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer EtherNet/IP: DLR (Device Level Ring) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  34...

  • Seite 60: Elektrischer Anschluss

    Elektrischer Anschluss Proline Promass Q 500 EtherNet/IP 4...20 mA A0028759  18 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  19 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B.

  • Seite 61: Relaisausgang

    Proline Promass Q 500 EtherNet/IP Elektrischer Anschluss Relaisausgang A0028760  21 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  224 Stromeingang A0028915  22 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)

  • Seite 62: Hardwareeinstellungen

    Elektrischer Anschluss Proline Promass Q 500 EtherNet/IP Hardwareeinstellungen 7.6.1 Geräteadresse einstellen Die IP-Adresse des Messgeräts ist für das Netzwerk via DIP-Schalter konfigurierbar. Adressierungsdaten IP-Adresse und ihre Konfigurationsmöglichkeiten 1. Oktett 2. Oktett 3. Oktett 4. Oktett 192. 168. ↓ ↓ Nur via Softwareadressierung konfigurierbar...

  • Seite 63: Default Ip-Adresse Aktivieren

    Proline Promass Q 500 EtherNet/IP Elektrischer Anschluss 4. Gewünschte IP-Adresse über die entsprechenden DIP-Schalter auf dem I/O-Elektron- ikmodul einstellen. 5. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen. 6. Gerät wieder an die Energieversorgung anschließen.  Nach dem Neustart des Geräts wird die eingestellte Geräteadresse verwendet.
  • Seite 64 Elektrischer Anschluss Proline Promass Q 500 EtherNet/IP A0034500 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. DIP-Schalter Nr. 2 auf dem I/O-Elektronikmodul von OFF → ON setzen. 5. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.

  • Seite 65: Schutzart Sicherstellen

    Proline Promass Q 500 EtherNet/IP Elektrischer Anschluss Schutzart sicherstellen Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo- sure. Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elektrischen Anschluss durchführen: 1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.

  • Seite 66: Bedienungsmöglichkeiten

    Bedienungsmöglichkeiten Proline Promass Q 500 EtherNet/IP Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Mobiles Handbediengerät Automatisierungssystem (z.B.

  • Seite 67: Aufbau Und Funktionsweise Des Bedienmenüs

    Proline Promass Q 500 EtherNet/IP Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  249 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...

  • Seite 68: Bedienphilosophie

    Bedienungsmöglichkeiten Proline Promass Q 500 EtherNet/IP 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Im eichpflichtigen Verkehr ist nach dem Inverkehrbringen bzw. nach der Plombierung des Messgerätes eine Bedienung nur noch eingeschränkt möglich.

  • Seite 69: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Proline Promass Q 500 EtherNet/IP Bedienungsmöglichkeiten Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts erfor- Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- dern: cken des Geräts aufgebaut:...

  • Seite 70: Anzeigebereich

    Bedienungsmöglichkeiten Proline Promass Q 500 EtherNet/IP Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgröße Messkanalnummer Diagnoseverhalten ↓ ↓ ↓ Beispiel Erscheint nur, wenn zu die- ser Messgröße ein Diagno- seereignis vorliegt. Messgrößen Symbol Bedeutung Massefluss •...

  • Seite 71: Navigieransicht

    Proline Promass Q 500 EtherNet/IP Bedienungsmöglichkeiten 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Flüssigkeit Status Verrieg. Anzeige A0013993-DE A0013995-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  75...

  • Seite 72: Verriegelung

    Bedienungsmöglichkeiten Proline Promass Q 500 EtherNet/IP Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...

  • Seite 73: Editieransicht

    Proline Promass Q 500 EtherNet/IP Bedienungsmöglichkeiten 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  25 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...

  • Seite 74: Eingabemasken

    Bedienungsmöglichkeiten Proline Promass Q 500 EtherNet/IP Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht ohne eine Änderungen zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...

  • Seite 75: Bedienelemente

    Proline Promass Q 500 EtherNet/IP Bedienungsmöglichkeiten 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben.
  • Seite 76 Bedienungsmöglichkeiten Proline Promass Q 500 EtherNet/IP Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.

  • Seite 77: Navigieren Und Aus Liste Wählen

    Proline Promass Q 500 EtherNet/IP Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.

  • Seite 78: Hilfetext Aufrufen

    Bedienungsmöglichkeiten Proline Promass Q 500 EtherNet/IP Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 00914-2...

  • Seite 79: Anwenderrollen Und Ihre Zugriffsrechte

    Proline Promass Q 500 EtherNet/IP Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  73, zur Erläuterung der Bedienelemente →  75 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener"...

  • Seite 80: Tastenverriegelung Ein- Und Aus

    Bedienungsmöglichkeiten Proline Promass Q 500 EtherNet/IP Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  145) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.

  • Seite 81: Voraussetzungen

    Proline Promass Q 500 EtherNet/IP Bedienungsmöglichkeiten 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Standard-Ethernet-Kabel mit RJ45-Ste- Verbindung über Wireless LAN. cker. Bildschirm Empfohlene Größe: ≥...

  • Seite 82: Verbindungsaufbau

    Bedienungsmöglichkeiten Proline Promass Q 500 EtherNet/IP Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät Serviceschnittstelle CDI-RJ45 Messgerät Das Messgerät verfügt über eine RJ45-Schnittstelle. Webserver Webserver muss aktiviert sein; Werkseinstellung: An  Zum Aktivieren des Webservers →  87 IP-Adresse Ist die IP-Adresse des Gerätes nicht bekannt: •...
  • Seite 83 Proline Promass Q 500 EtherNet/IP Bedienungsmöglichkeiten 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen. 3. Ort der Anschlussbuchse abhängig von Messgerät und Kommunikationsart: Computer über Standard-Ethernet-Verbindungskabel mit RJ45-Stecker anschließen . Internetprotokoll vom Computer konfigurieren Die IP-Adresse kann dem Messgerät auf unterschiedliche Weise zugeordnet werden: •...
  • Seite 84 Bedienungsmöglichkeiten Proline Promass Q 500 EtherNet/IP HINWEIS Der gleichzeitige Zugriff von demselben mobilen Endgerät auf das Messgerät via Ser- viceschnittstelle (CDI-RJ45) und WLAN-Schnittstelle sollte grundsätzlich vermieden werden. Es könnte ein Netzwerkkonflikt entstehen. ‣ Nur eine Serviceschnittstelle (Serviceschnittstelle CDI-RJ45 oder WLAN-Schnittstelle) aktivieren.

  • Seite 85: Einloggen

    Proline Promass Q 500 EtherNet/IP Bedienungsmöglichkeiten 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→  160) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →  180 8.4.4...

  • Seite 86: Bedienoberfläche

    Bedienungsmöglichkeiten Proline Promass Q 500 EtherNet/IP 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  189 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät...

  • Seite 87: Arbeitsbereich

    Proline Promass Q 500 EtherNet/IP Bedienungsmöglichkeiten Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6 Webserver deaktivieren Der Webserver des Messgeräts kann über den Parameter Webserver Funktionalität je...

  • Seite 88: Zugriff Auf Bedienmenü Via Bedientool

    Bedienungsmöglichkeiten Proline Promass Q 500 EtherNet/IP Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 8.5.1 Bedientool anschließen Via EtherNet/IP-Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit EtherNet/IP verfügbar. Sterntopologie A0032078 ...
  • Seite 89 Proline Promass Q 500 EtherNet/IP Bedienungsmöglichkeiten A0033725  29 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Ringtopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B.
  • Seite 90 Bedienungsmöglichkeiten Proline Promass Q 500 EtherNet/IP Messumformer Proline 500 A0027563  31 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP"...
  • Seite 91 Proline Promass Q 500 EtherNet/IP Bedienungsmöglichkeiten Funktion WLAN: IEEE 802.11 b/g (2,4 GHz) • Access Point mit DHCP Server (Werkeinstellung) • Netzwerk Verschlüsselung WPA2-PSK AES-128 (gemäß IEEE 802.11i) Einstellbare WLAN Kanäle 1 bis 11 Schutzart IP67 Verfügbare Antennen • Interne Antenne •...

  • Seite 92: Fieldcare

    8.5.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.

  • Seite 93: Devicecare

    DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...

  • Seite 94: Systemintegration

    Systemintegration Proline Promass Q 500 EtherNet/IP Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmwareversion Diagnose → Geräteinformation → Firmwarever- sion Freigabedatum Firmware-Version 10.2017 Hersteller-ID 0x11 Hersteller-ID Diagnose → Geräteinformation → Hersteller-ID Gerätetypkennung...

  • Seite 95: Messgerät In System Einbinden

    Proline Promass Q 500 EtherNet/IP Systemintegration Messgerät in System einbinden Eine detaillierte Beschreibung zur Geräteintegration in ein Automatisierungssystem (z.B. von Rockwell Automation) ist als separate Dokumentation verfügbar: www.endress.com → Land wählen → Automatisierung → Digitale Kommunika- tion → Feldbus-Geräteintegration → EtherNet/IP Protokollspezifische Daten →...

  • Seite 96: Ein- Und Ausgangsgruppen

    Systemintegration Proline Promass Q 500 EtherNet/IP 9.4.2 Ein- und Ausgangsgruppen Mögliche Konfigurationen Konfiguration 1: Exclusive Owner Multicast Input Assembly Fix Instanz Größe (Byte) min. RPI (ms) Input Assembly Configurable Konfiguration 0 x 64 – Output Assembly Fix O → T Konfiguration...

  • Seite 97: Mögliche Verbindungen

    Proline Promass Q 500 EtherNet/IP Systemintegration Konfiguration 7: Exclusive Owner Multicast Input Assembly Configurable Instanz Größe (Byte) min. RPI (ms) Input Assembly Configurable Konfiguration 0 x 69 – – Output Assembly Fix O → T Konfiguration 0 x 66 Input Assembly Fix T →...
  • Seite 98 Systemintegration Proline Promass Q 500 EtherNet/IP Beschreibung Byte Summenzähler 2 37…40 Summenzähler 3 41…44 Diagnoseinformationen über EtherNet/IP →  107 Mass flow fixed input assembly (Assem106), 32 Byte Beschreibung Byte 1. Dateikopf (nicht sichtbar) 1…4 2. Aktuelle Diagnose 5…8 3. Massefluss 9…12...
  • Seite 99 Proline Promass Q 500 EtherNet/IP Systemintegration Beschreibung Byte 8. Konzentration 57…60 9. Einheit Volumenfluss 61…62 10. Einheit Normvolumenfluss 63…64 11. Einheit Konzentration 65…66 Nur verfügbar mit Anwendungspaket Konzentration. API Referenced corrections fixed input assembly (Assem110), 60 Byte Beschreibung Byte 1. Mass flow fixed input assembly 1…32...

  • Seite 100: Konfigurierbare Eingangsgruppe

    Systemintegration Proline Promass Q 500 EtherNet/IP Beschreibung Byte 3. Schwingfrequenz 0 37…40 4. Schwingfrequenz 1 41…44 5. Schwingamplitude 0 45…48 6. Schwingamplitude 1 49…52 7. Schwingungsdämpfung 0 53…56 8. Schwingungsdämpfung 1 57…60 9. Schwankung Rohrdämpfung 0 61…64 10. Schwankung Rohrdämpfung 1 65…68...

  • Seite 101: Fest Zugeordnete Ausgangsgruppe

    Proline Promass Q 500 EtherNet/IP Systemintegration Mögliche Eingangswerte 11…20: • Aus • Einheit Temperatur • Einheit Summenzähler 1 • Aktuelle Diagnose • Einheit Dichte • Einheit Summenzähler 2 • Vorangehende Diagnose • Einheit Referenzdichte • Einheit Summenzähler 3 • Einheit Massefluss •...
  • Seite 102 Systemintegration Proline Promass Q 500 EtherNet/IP Beschreibung (Format) Byte Wert 22. Auswahl Konzentration Messstofftyp 13…14 • 3062 (0) : Aqueous Fructose • 3063 (0) : Aqueous Glucose • 3068 (0) : Aqueous Hydrochloric Acid • 3077 (0) : Aqueous Hydrogen Pero- xide •...

  • Seite 103: Fest Zugeordnete Konfigurationsgruppe

    Proline Promass Q 500 EtherNet/IP Systemintegration Beschreibung (Format) Byte Wert 33. Externer Wert % S&W (Real) 41…44 Datenformat: Byte 1…4: Externer Wert % S&W Gleitkommazahl (IEEE754) 34. Externer Wert Water cut % (Real) 45…48 Datenformat: Byte 1…4: Externer Wert Water cut % Gleitkommazahl (IEEE754) 35 Überwachung Messwertunterdrückung...
  • Seite 104 Systemintegration Proline Promass Q 500 EtherNet/IP Beschreibung (Format) Bits Byte Offset Parameter 95 Summenzähler 2 Zuordnung Prozessgröße Parameter 107 Summenzähler 2 Einheit Summenzähler Parameter 104 Summenzähler 2 Betriebsart Summenzähler Parameter 101 Summenzähler 2 Fehlerverhalten Parameter 98 Summenzähler-Bedienung Steuerung Summenzähler 2 Parameter 245 Summenzähler-Bedienung...
  • Seite 105 Proline Promass Q 500 EtherNet/IP Systemintegration Beschreibung (Format) Bits Byte Offset Parameter 189 Überwachung teilgefülltes Rohr Oberer Grenzwert teilgefülltes Rohr Parameter 190 Leerrohrüberwachung Ansprechzeit teilgefülltes Rohr Parameter 182 Normvolumenfluss-Berechnung Feste Normdichte Parameter 186 Normvolumenfluss-Berechnung Linearer Ausdehnungskoeffizient Parameter 211 Normvolumenfluss-Berechnung Quadratischer Ausdehnungskoeffizi-...
  • Seite 106 Systemintegration Proline Promass Q 500 EtherNet/IP Beschreibung (Format) Bits Byte Offset 103. Parameter 66 Diagnoseverhalten Zuordnung Verhalten für Diagnosein- formation 834 104. Parameter 67 Diagnoseverhalten Zuordnung Verhalten für Diagnosein- formation 835 105. Parameter 72 Diagnoseverhalten Zuordnung Verhalten für Diagnosein- formation 862 106.

  • Seite 107: Diagnoseinformationen Über Ethernet/Ip

    Proline Promass Q 500 EtherNet/IP Systemintegration Diagnoseinformationen über EtherNet/IP Statussignal Kurztext Wert – Input signal 16777265 Tubes not oscillating 16777296 Configuration incompatible 16777312 Software incompatible 16777319 Modules incompatible 16777323 Main electronic failure 16777337 Main electronic failure 16777340 Main electronic failure...
  • Seite 108 Systemintegration Proline Promass Q 500 EtherNet/IP Statussignal Kurztext Wert Special event 7 16777512 Special event 6 16777513 Module connection 16777545 Configuration 16777546 Device failure 16777547 Special event 10 16777552 Special event 11 16777553 Special event 12 16777554 Data storage 16777581...
  • Seite 109 Proline Promass Q 500 EtherNet/IP Systemintegration Statussignal Kurztext Wert Electronic temperature too low 134217921 Sensor temperature too low 134217922 Electronic temperature too high 134217923 Medium inhomogeneous 134217924 Process temperature too high 134217925 Process temperature too low 134217926 Sensor limit exceeded...
  • Seite 110 Systemintegration Proline Promass Q 500 EtherNet/IP Statussignal Kurztext Wert 1397 Fieldbus: access status changed 268435853 1398 CDI: access status changed 268435854 1444 Device verification passed 268435900 1445 Device verification failed 268435901 1446 Device verification active 268435902 1447 Record application reference data...

  • Seite 111: Inbetriebnahme

    Proline Promass Q 500 EtherNet/IP Inbetriebnahme Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  33 • Checkliste "Anschlusskontrolle" →  65 10.2 Messgerät einschalten ‣...

  • Seite 112: Messgerät Konfigurieren

    Inbetriebnahme Proline Promass Q 500 EtherNet/IP 10.5 Messgerät konfigurieren • Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. • Navigation zum Menü Setup X X X X X X X 20.50 0104-1 Hauptmenü...

  • Seite 113: Messstellenbezeichnung Festlegen

    Proline Promass Q 500 EtherNet/IP Inbetriebnahme ‣ Anzeige →  136 ‣ Schleichmengenunterdrückung →  142 ‣ →  143 Überwachung teilgefülltes Rohr ‣ Erweitertes Setup →  144 10.5.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter Messstellenbezeichnung eine eindeutige Bezeichnung eingegeben und damit die Werkseinstellung geändert werden.
  • Seite 114 Inbetriebnahme Proline Promass Q 500 EtherNet/IP Volumenflusseinheit →  114 Volumeneinheit →  114 →  114 Normvolumenfluss-Einheit Normvolumeneinheit →  114 Dichteeinheit →  114 Normdichteeinheit →  114 →  115 Temperatureinheit Druckeinheit →  115 Parameterübersicht mit Kurzbeschreibung...

  • Seite 115: Kommunikationsschnittstelle Konfigurieren

    Proline Promass Q 500 EtherNet/IP Inbetriebnahme Parameter Beschreibung Auswahl Werkseinstellung Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für: • Parameter Elektroniktemperatur (6053) • Parameter Maximaler Wert (6051) • Parameter Minimaler Wert (6052) •...
  • Seite 116 Inbetriebnahme Proline Promass Q 500 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung MAC-Adresse Zeigt MAC-Adresse des Messgeräts. Eineindeutige 12-stellige Zei- Jedes Messgerät erhält eine chenfolge aus Zahlen und individuelle Adresse.  MAC = Media-Access-Control Buchstaben, z.B.: 00:07:05:10:01:5F Default-Netzwerkeinstellungen Wiederherstellungsmöglichkeit der Netz- •...

  • Seite 117: Messstoff Auswählen Und Einstellen

    Proline Promass Q 500 EtherNet/IP Inbetriebnahme 10.5.4 Messstoff auswählen und einstellen Das Untermenü Assistent Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoff wählen ‣ Messstoffwahl Messstoff wählen →...

  • Seite 118: I/O-Konfiguration Anzeigen

    Inbetriebnahme Proline Promass Q 500 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Referenz-Schallgeschwindigkeit In Parameter Gasart wählen Schallgeschwindigkeit vom Gas 1 … 99 999,9999 m/ – ist die Option Andere ausge- bei 0 °C (32 °F) eingeben. wählt. Temp.koeffizient Schallgeschwin- In Parameter Gasart wählen...

  • Seite 119: Stromeingang Konfigurieren

    Proline Promass Q 500 EtherNet/IP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe I/O-Modul 1 … n Klemmennum- Zeigt die vom I/O-Modul belegten Klemmennummern. • Nicht belegt mern • 26-27 (I/O 1) • 24-25 (I/O 2) • 22-23 (I/O 3) • 20-21 (I/O 4) I/O-Modul 1 …...

  • Seite 120: Statuseingang Konfigurieren

    Inbetriebnahme Proline Promass Q 500 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromeingangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) • 20-21 (I/O 4) Signalmodus Das Messgerät ist nicht für...

  • Seite 121: Stromausgang Konfigurieren

    Proline Promass Q 500 EtherNet/IP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Klemmennummer Zeigt die vom Statuseingangsmodul belegten Klemmennum- • Nicht belegt mern. • 24-25 (I/O 2) • 22-23 (I/O 3) • 20-21 (I/O 4) Zuordnung Statuseingang Funktion für Statuseingang wählen.
  • Seite 122 Inbetriebnahme Proline Promass Q 500 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) • 20-21 (I/O 4) Signalmodus –...
  • Seite 123 Proline Promass Q 500 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Zuordnung Stromausgang 1 … n – Prozessgröße für Stromaus- • Aus – gang wählen. • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss • Zielmessstoff Volumenfluss •...
  • Seite 124 Inbetriebnahme Proline Promass Q 500 EtherNet/IP Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Strombereich – Strombereich für Prozesswert- • 4...20 mA NAMUR Abhängig vom Land: ausgabe und oberen/unteren • 4...20 mA US • 4...20 mA NAMUR Ausfallsignalpegel wählen. • 4...20 mA •...

  • Seite 125: Impuls-/Frequenz-/Schaltausgang Konfigurieren

    Proline Promass Q 500 EtherNet/IP Inbetriebnahme 10.5.9 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →...
  • Seite 126 Inbetriebnahme Proline Promass Q 500 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls – oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
  • Seite 127 Proline Promass Q 500 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Fehlerverhalten In Parameter Betriebsart Ausgangsverhalten bei Geräte- • Aktueller Wert – (→  125) ist die Option alarm festlegen. • Keine Impulse Impuls und in Parameter Zuordnung Impulsausgang (→...
  • Seite 128 Inbetriebnahme Proline Promass Q 500 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls – oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
  • Seite 129 Proline Promass Q 500 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Frequenzausgang In Parameter Betriebsart Prozessgröße für Frequenzaus- • Aus – (→  125) ist die Option Fre- gang wählen. • Massefluss quenz ausgewählt. • Volumenfluss • Normvolumenfluss •...
  • Seite 130 Inbetriebnahme Proline Promass Q 500 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Anfangsfrequenz In Parameter Betriebsart Anfangsfrequenz eingeben. 0,0 … 10 000,0 Hz – (→  125) ist die Option Fre- quenz und in Parameter Zuordnung Frequenzausgang (→  129) ist eine Prozess- größe ausgewählt.
  • Seite 131 Proline Promass Q 500 EtherNet/IP Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  131 Klemmennummer →  131 Signalmodus →  131 Funktion Schaltausgang →  132 Zuordnung Diagnoseverhalten →  132 →...
  • Seite 132 Inbetriebnahme Proline Promass Q 500 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus – die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...

  • Seite 133: 10.5.10 Relaisausgang Konfigurieren

    Proline Promass Q 500 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Überwachung Durch- • In Parameter Betriebsart ist Prozessgröße für Überwachung • Aus – flussrichtung die Option Schalter ausge- ihrer Durchflussrichtung wäh- • Volumenfluss wählt. len. • Massefluss •...
  • Seite 134 Inbetriebnahme Proline Promass Q 500 EtherNet/IP Navigation Menü "Setup" → Relaisausgang 1 … n ‣ RelaisOutput 1 … n Funktion Schaltausgang →  134 Zuordnung Überwachung Durchfluss- →  134 richtung →  135 Zuordnung Grenzwert Zuordnung Diagnoseverhalten →  135 Zuordnung Status →...
  • Seite 135 Proline Promass Q 500 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Grenzwert In Parameter Funktion Relais- Prozessgröße für Grenzwert- • Massefluss – ausgang ist die Option Grenz- funktion wählen. • Volumenfluss wert ausgewählt. • Normvolumenfluss • Zielmessstoff Mas- sefluss •...

  • Seite 136: 10.5.11 Vor-Ort-Anzeige Konfigurieren

    Inbetriebnahme Proline Promass Q 500 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Status In Parameter Funktion Relais- Gerätestatus für Schaltausgang • Überwachung teil- – ausgang ist die Option Digi- wählen. gefülltes Rohr talausgang ausgewählt. • Schleichmengen- unterdrückung Ausschaltpunkt In Parameter Funktion Relais- Messwert für Ausschaltpunkt...
  • Seite 137 Proline Promass Q 500 EtherNet/IP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
  • Seite 138 Inbetriebnahme Proline Promass Q 500 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss – handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 139 Proline Promass Q 500 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Stromausgang 3 • Stromausgang 4 • Druck 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: handen. Anzeige eingeben. Vorzeichen • 0 kg/h •...
  • Seite 140 Inbetriebnahme Proline Promass Q 500 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine – handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 141 Proline Promass Q 500 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Frequenzschwan- kung 1 • Schwingungs- dämpfung 0 • Schwingungs- dämpfung 1 • Schwankung Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 •...

  • Seite 142: 10.5.12 Schleichmenge Konfigurieren

    Inbetriebnahme Proline Promass Q 500 EtherNet/IP 10.5.12 Schleichmenge konfigurieren Der Assistent Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung →  142 Zuordnung Prozessgröße Einschaltpunkt Schleichmengenunter- →...

  • Seite 143: 10.5.13 Überwachung Der Rohrfüllung Konfigurieren

    Proline Promass Q 500 EtherNet/IP Inbetriebnahme 10.5.13 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...

  • Seite 144: Erweiterte Einstellungen

    Inbetriebnahme Proline Promass Q 500 EtherNet/IP 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language Deutsch...

  • Seite 145: Parameter Zur Eingabe Des Freigabecodes Nutzen

    Proline Promass Q 500 EtherNet/IP Inbetriebnahme ‣ Anzeige →  149 ‣ WLAN-Einstellungen ‣ Konzentration ‣ Heartbeat Setup ‣ Datensicherung →  157 ‣ Administration →  158 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup Parameterübersicht mit Kurzbeschreibung...

  • Seite 146: Sensorabgleich Durchführen

    Inbetriebnahme Proline Promass Q 500 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Normvolumenfluss-Berechnung – Normdichte für Berechnung • Feste Normdichte – des Normvolumenflusses wäh- • Berechnete Norm- len. dichte • Eingelesene Norm- dichte • Stromeingang 1 • Stromeingang 2 •...

  • Seite 147: Summenzähler Konfigurieren

    Proline Promass Q 500 EtherNet/IP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Einbaurichtung Vorzeichen der Messstoff-Fließrichtung an Pfeilrichtung auf • Durchfluss in Pfeilrichtung dem Aufnehmer anpassen. • Durchfluss gegen Pfeilrichtung Nickeinbauwinkel Einbauwinkel in Grad eingeben. –180 … 180 ° Rolleinbauwinkel Einbauwinkel in Grad eingeben.
  • Seite 148 Inbetriebnahme Proline Promass Q 500 EtherNet/IP Betriebsart Summenzähler →  148 Fehlerverhalten →  148 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Summenzäh- • Aus – ler wählen. • Massefluss • Volumenfluss • Normvolumenfluss •...

  • Seite 149: Weitere Anzeigenkonfigurationen Durchführen

    Proline Promass Q 500 EtherNet/IP Inbetriebnahme 10.6.5 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  150 1.
  • Seite 150 Inbetriebnahme Proline Promass Q 500 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
  • Seite 151 Proline Promass Q 500 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss – handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 152 Inbetriebnahme Proline Promass Q 500 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Stromausgang 3 • Stromausgang 4 • Druck 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: handen. Anzeige eingeben. Vorzeichen • 0 kg/h •...
  • Seite 153 Proline Promass Q 500 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine – handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 154 Inbetriebnahme Proline Promass Q 500 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Frequenzschwan- kung 1 • Schwingungs- dämpfung 0 • Schwingungs- dämpfung 1 • Schwankung Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 •...

  • Seite 155: Wlan Konfigurieren

    Proline Promass Q 500 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Display language Eine Vor-Ort-Anzeige ist vor- Sprache der Vor-Ort-Anzeige • English English (alternativ ist handen. einstellen. • Deutsch die bestellte Sprache • Français voreingestellt) • Español • Italiano • Nederlands •...
  • Seite 156 Inbetriebnahme Proline Promass Q 500 EtherNet/IP Navigation Menü "Setup" → Erweitertes Setup → WLAN-Einstellungen ‣ WLAN-Einstellungen WLAN →  156 WLAN-Modus →  156 →  156 SSID-Name Netzwerksicherheit →  156 Sicherheitsidentifizierung →  157 Benutzername →  157 WLAN-Passwort →...

  • Seite 157: Konfiguration Verwalten

    Proline Promass Q 500 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Sicherheitsidentifizierung – Sicherheitseinstellungen wäh- • Root certificate – len und diese via Menü Data- • Gerätezertifikat management > Security > • Device private key WLAN downloaden. Benutzername –...

  • Seite 158: Geräts Nutzen

    Inbetriebnahme Proline Promass Q 500 EtherNet/IP Sicherungsstatus →  158 Vergleichsergebnis →  158 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Zeitpunkt in Betrieb Tage (d), Stunden (h), Minuten (m) und ist.
  • Seite 159 Proline Promass Q 500 EtherNet/IP Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Administration ‣ Administration ‣ Freigabecode definieren →  159 ‣ Freigabecode zurücksetzen →  159 →  160 Gerät zurücksetzen Parameter zum Definieren des Freigabecodes nutzen Navigation Menü...

  • Seite 160: Simulation

    Inbetriebnahme Proline Promass Q 500 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Zeitpunkt in Betrieb Tage (d), Stunden (h), Minuten (m) und ist. Sekunden (s) Freigabecode zurücksetzen Freigabecode auf Werkseinstellung zurücksetzen.
  • Seite 161 Proline Promass Q 500 EtherNet/IP Inbetriebnahme Wert Stromausgang 1 … n →  162 →  163 Simulation Frequenzausgang 1 … n Wert Frequenzausgang 1 … n →  163 Simulation Impulsausgang 1 … n →  163 Wert Impulsausgang 1 … n →...
  • Seite 162 Inbetriebnahme Proline Promass Q 500 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Anzeige Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation wählen, • Aus die dadurch aktiviert wird. • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Masse- fluss • Trägermessstoff Masse- fluss •...
  • Seite 163 Proline Promass Q 500 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Anzeige Simulation Frequenzausgang 1 … n In Parameter Betriebsart ist die Option Simulation des Frequenzausgangs ein- • Aus Frequenz ausgewählt. und ausschalten. • An Wert Frequenzausgang 1 … n In Parameter Simulation Frequenz- Frequenzwert für Simulation eingeben.

  • Seite 164: Einstellungen Vor Unerlaubtem Zugriff Schüt- 81 Zen

    Inbetriebnahme Proline Promass Q 500 EtherNet/IP 10.8 Einstellungen vor unerlaubtem Zugriff schützen Um die Parametrierung des Messgeräts gegen unbeabsichtigtes Ändern zu schützen, gibt es folgende Möglichkeiten des Schreibschutzes: • Zugriff auf Parameter via Freigabecode schützen →  164 • Zugriff auf Vor-Ort-Bedienung via Tastenverriegelung schützen →  80 •...

  • Seite 165: Schreibschutz Via Verriegelungsschalter

    Werkseinstellung zurückzusetzen. Dafür muss ein Resetcode eingegeben werden. Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. 1. Zum Parameter Freigabecode zurücksetzen (→  160) navigieren. 2. Resetcode eingeben.
  • Seite 166 Inbetriebnahme Proline Promass Q 500 EtherNet/IP A0029673 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. 4. Verriegelungsschalter (WP: Write protection) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →...
  • Seite 167 Proline Promass Q 500 EtherNet/IP Inbetriebnahme Proline 500 A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  168. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...

  • Seite 168: Betrieb

    Betrieb Proline Promass Q 500 EtherNet/IP Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...

  • Seite 169: Untermenü "Messgrößen

    Proline Promass Q 500 EtherNet/IP Betrieb 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen Massefluss →  169 Volumenfluss →  169 →...

  • Seite 170: Untermenü "Summenzähler

    Betrieb Proline Promass Q 500 EtherNet/IP Parameter Voraussetzung Beschreibung Anzeige Dichte – Zeigt aktuell gemessene Dichte. Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Dichteeinheit (→  114) Normdichte – Zeigt aktuell berechnete Normdichte Gleitkommazahl mit Vor- zeichen Abhängigkeit...

  • Seite 171: Untermenü "Eingangswerte

    Proline Promass Q 500 EtherNet/IP Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Summenzählerwert 1 … n In Parameter Zuordnung Prozessgröße Zeigt aktuellen Zählerstand vom Sum- Gleitkommazahl mit Vor- (→  148) von Untermenü Summen- menzähler. zeichen zähler 1 … n ist eine Prozessgröße aus- gewählt.

  • Seite 172: Ausgangswerte

    Betrieb Proline Promass Q 500 EtherNet/IP Navigation Menü "Diagnose" → Messwerte → Eingangswerte → Statuseingang 1 … n ‣ Statuseingang 1 … n Wert Statuseingang →  172 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Wert Statuseingang Zeigt aktuellen Eingangssignalpegel. • Hoch •...

  • Seite 173: Ausgangswerte Impuls-/Frequenz-/Schaltausgang

    Proline Promass Q 500 EtherNet/IP Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Ausgangsstrom 1 Zeigt aktuell berechneten Stromwert vom Stromausgang. 3,59 … 22,5 mA Gemessener Strom Zeigt aktuell gemessenen Stromwert vom Stromausgang. 0 … 30 mA Ausgangswerte Impuls-/Frequenz-/Schaltausgang Das Untermenü Impuls-/Frequenz-/Schaltausgang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Impuls-/Frequenz-/Schaltausgang anzuzeigen.

  • Seite 174: Messgerät An Prozessbedingungen Anpassen

    Betrieb Proline Promass Q 500 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Schaltzustand Zeigt aktuellen Zustand des Relaisausgangs. • Offen • Geschlossen Schaltzyklen Zeigt Anzahl aller durchgeführten Schaltzyklen. Positive Ganzzahl Max. Schaltzyklenanzahl Zeigt die maximale Anzahl gewährleisteter Schaltzyklen. Positive Ganzzahl 11.5...

  • Seite 175: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen

    Proline Promass Q 500 EtherNet/IP Betrieb 11.6.1 Funktionsumfang von Parameter "Steuerung Summenzähler" Optionen Beschreibung Totalisieren Der Summenzähler wird gestartet oder läuft weiter. Zurücksetzen + Anhalten Die Summierung wird angehalten und der Summenzähler auf Wert 0 zurückge- setzt. Vorwahlmenge + Anhal- Die Summierung wird angehalten und der Summenzähler auf seinen definierten...
  • Seite 176 Betrieb Proline Promass Q 500 EtherNet/IP Navigation Menü "Diagnose" → Messwertspeicherung ‣ Messwertspeicherung Zuordnung 1. Kanal →  177 Zuordnung 2. Kanal →  177 →  178 Zuordnung 3. Kanal Zuordnung 4. Kanal →  178 Speicherintervall →  178 Datenspeicher löschen...
  • Seite 177 Proline Promass Q 500 EtherNet/IP Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Histo- Prozessgröße zum Speicherkanal zuord- • Aus ROM ist verfügbar. nen. • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Masse- fluss •...
  • Seite 178 Betrieb Proline Promass Q 500 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Anzeige Zuordnung 3. Kanal Anwendungspaket Extended Histo- Prozessgröße zum Speicherkanal zuord- Auswahlliste siehe Parame- ROM ist verfügbar. nen. ter Zuordnung 1. Kanal (→  177)  In Parameter Software-Options- übersicht werden die aktuell aktivierten Software-Optionen angezeigt.

  • Seite 179: Diagnose Und Störungsbehebung

    Proline Promass Q 500 EtherNet/IP Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen . schild überein.
  • Seite 180 Diagnose und Störungsbehebung Proline Promass Q 500 EtherNet/IP Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  213. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
  • Seite 181 Proline Promass Q 500 EtherNet/IP Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Neben der aktiven Netzwerkverbin- • Sicherstellen, dass keine weite- dung zum Messgerät werden wei- ren Netzverbindungen vom Com- tere Netzwerkverbindungen puter (auch nicht WLAN) genutzt. existieren und andere Pro- gramme mit Netzwerkzugriff auf dem Computer schließen.

  • Seite 182: Diagnoseinformation Via Leuchtdioden

    Diagnose und Störungsbehebung Proline Promass Q 500 EtherNet/IP Fehler Mögliche Ursachen Behebung Bedienung mit FieldCare oder Devi- Firewall des Computers oder Netz- Je nach Einstellungen der verwen- ceCare via Serviceschnittstelle CDI- werks verhindert Kommunikation deten Firewall auf dem Computer RJ45 (Port 8000) bzw.
  • Seite 183 Proline Promass Q 500 EtherNet/IP Diagnose und Störungsbehebung Farbe Bedeutung Versorgungsspannung Versorgungsspannung ist aus oder zu niedrig. Grün Versorgungsspannung ist ok. Gerätestatus/Modulsta- Firmwarefehler tus (Normalbetrieb) Grün Gerätestatus ist ok. Grün blinkend Gerät ist nicht konfiguriert. Rot blinkend Diagnoseereignis mit Diagnoseverhalten "Warnung"...

  • Seite 184: Anschlussgehäuse Messaufnehmer

    Diagnose und Störungsbehebung Proline Promass Q 500 EtherNet/IP Farbe Bedeutung Versorgungsspannung Versorgungsspannung ist aus oder zu niedrig. Grün Versorgungsspannung ist ok. Gerätestatus/Modulsta- Firmwarefehler. tus (Normalbetrieb) Grün Gerätestatus ist ok. Grün blinkend Gerät ist nicht konfiguriert. Rot blinkend Diagnoseereignis mit Diagnoseverhalten "Warnung"...
  • Seite 185 Proline Promass Q 500 EtherNet/IP Diagnose und Störungsbehebung Communication Communication Alarm Power Power A0029699 Kommunikation Gerätestatus Versorgungsspannung Farbe Bedeutung Kommunikation Weiß Kommunikation aktiv. Gerätestatus (Normalbe- Fehler trieb) Rot blinkend Warnung Gerätestatus (Beim Auf- Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo- starten) ader.

  • Seite 186: Diagnoseinformation Auf Vor-Ort-Anzeige

    Diagnose und Störungsbehebung Proline Promass Q 500 EtherNet/IP 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...

  • Seite 187: Diagnoseinformation

    Proline Promass Q 500 EtherNet/IP Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.

  • Seite 188: Behebungsmaßnahmen Aufrufen

    Diagnose und Störungsbehebung Proline Promass Q 500 EtherNet/IP 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...

  • Seite 189: Behebungsmaßnahmen Aufrufen

    Proline Promass Q 500 EtherNet/IP Diagnose und Störungsbehebung A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  205 • Via Untermenü →  206 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.

  • Seite 190: Behebungsmaßnahmen Aufrufen

    Diagnose und Störungsbehebung Proline Promass Q 500 EtherNet/IP Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C) Setup Diagnose 1: C485 Simulation Prozessgröße...

  • Seite 191: Diagnoseinformation Via Kommunikations

    Proline Promass Q 500 EtherNet/IP Diagnose und Störungsbehebung Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.

  • Seite 192: Übersicht Zu Diagnoseinformationen

    Diagnose und Störungsbehebung Proline Promass Q 500 EtherNet/IP 12.8 Übersicht zu Diagnoseinformationen • Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Anzahl der Diagnoseinformationen und der betroffenen Messgrößen. • Unter "Beeinflusste Messgrößen" werden immer alle beeinflussten Messgrößen der gesamten Gerätefamilie Promass gelistet.

  • Seite 193: Diagnose Zur Elektronik

    Proline Promass Q 500 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 082 Datenspeicher 1. Modulverbindungen prüfen 0x10000E7 2. Sevice kontaktieren Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 083 Speicherinhalt 1. Gerät neu starten 0x10000A0 2.
  • Seite 194 Diagnose und Störungsbehebung Proline Promass Q 500 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 252 Module inkompatibel 1. Elektronikmodule prüfen 0x100006B 2. Elektronikmodule tauschen Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 252 Module inkompatibel 1.
  • Seite 195 Proline Promass Q 500 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 273 Hauptelektronik-Fehler Elektronik tauschen • 0x1000098 • 0x10000E5 Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 275 I/O-Modul 1 … n defekt...
  • Seite 196 Diagnose und Störungsbehebung Proline Promass Q 500 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 332 Schreiben in HistoROM Backup fehlg. Nutzerschnittstellenleiterplatte 0x10002C7 ersetzen Ex d/XP: Messumformer ersetzen Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 361 I/O-Modul 1 …...

  • Seite 197: Diagnose Zur Konfiguration

    Proline Promass Q 500 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 382 Datenspeicher 1. T-DAT einstecken 0x100016D 2. T-DAT ersetzen Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 383 Speicherinhalt 1. Gerät neu starten 0x100016E 2.
  • Seite 198 Diagnose und Störungsbehebung Proline Promass Q 500 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 410 Datenübertragung 1. Verbindung prüfen 0x100008B 2. Datenübertragung wiederholen Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 412 Download verarbeiten Download aktiv, bitte warten...
  • Seite 199 Proline Promass Q 500 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 442 Frequenzausgang 1 … n 1. Prozess prüfen • 0x800008A 2. Einstellung Frequenzausgang • 0x8000122 prüfen Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose-...
  • Seite 200 Diagnose und Störungsbehebung Proline Promass Q 500 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 486 Simulation Stromeingang 1 … n Simulation ausschalten 0x20001EC Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 491 Simulation Stromausgang 1 … n...
  • Seite 201 Proline Promass Q 500 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 496 Simulation Statuseingang Simulation Statuseingang ausschal- 0x2000170 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 520 I/O 1 … n-Hardwarekonfiguration ungültig 1.

  • Seite 202: Diagnose Zum Prozess

    Diagnose und Störungsbehebung Proline Promass Q 500 EtherNet/IP 12.8.4 Diagnose zum Prozess Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 803 Schleifenstrom 1. Verkabelung prüfen 0x10000AD 2. I/O-Modul tauschen Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 830 Sensortemperatur zu hoch Umgebungstemp.
  • Seite 203 Proline Promass Q 500 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 834 Prozesstemperatur zu hoch Prozesstemperatur reduzieren 0x80000C5 Statussignal Diagnoseverhalten [ab Werk] Warning Diagnoseverhalten ist änderbar. Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen...
  • Seite 204 Diagnose und Störungsbehebung Proline Promass Q 500 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 912 Messstoff inhomogen 1. Prozessbedingungen prüfen • 0x80000C4 2. Systemdruck erhöhen • 0x80000DF • 0x8000115 Statussignal • 0x8000162 Diagnoseverhalten [ab Werk] Warning Diagnoseverhalten ist änderbar.

  • Seite 205: Anstehende Diagnoseereignisse

    Proline Promass Q 500 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 948 Schwingungsdämpfung zu hoch Prozessbedingungen prüfen 0x8000168 Statussignal Diagnoseverhalten Warning 12.9 Anstehende Diagnoseereignisse Das Menü Diagnose bietet die Möglichkeit, sich das aktuelle und zuletzt aufgetretene Diagnoseereignis separat anzeigen zu lassen.

  • Seite 206: 12.10 Diagnoseliste

    Diagnose und Störungsbehebung Proline Promass Q 500 EtherNet/IP 12.10 Diagnoseliste Im Untermenü Diagnoseliste können bis zu 5 aktuell anstehende Diagnoseereignisse mit der dazugehörigen Diagnoseinformation angezeigt werden. Wenn mehr als 5 Diagnose- ereignisse anstehen, werden diejenigen mit der höchsten Priorität angezeigt.

  • Seite 207: 12.11.2 Ereignis-Logbuch Filtern

    Proline Promass Q 500 EtherNet/IP Diagnose und Störungsbehebung Jedem Ereignis ist neben der Betriebszeit seines Auftretens noch ein Symbol zugeordnet, ob das Ereignis aufgetreten oder beendet ist: • Diagnoseereignis • : Auftreten des Ereignisses • : Ende des Ereignisses • Informationsereignis : Auftreten des Ereignisses...
  • Seite 208 Diagnose und Störungsbehebung Proline Promass Q 500 EtherNet/IP Informationsereignis Ereignistext I1256 Anzeige: Zugriffsrechte geändert I1278 I/O-Modul-Reset erkannt I1335 Firmware geändert I1361 Webserver: Login fehlgeschlagen I1397 Feldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert I1444 Geräteverifikation bestanden I1445 Geräteverifikation nicht bestanden I1447...

  • Seite 209: 12.12 Messgerät Zurücksetzen

    Proline Promass Q 500 EtherNet/IP Diagnose und Störungsbehebung 12.12 Messgerät zurücksetzen Mithilfe von Parameter Gerät zurücksetzen (→  160) lässt sich die gesamte Gerätekon- figuration oder ein Teil der Konfiguration auf einen definierten Zustand zurücksetzen. 12.12.1 Funktionsumfang von Parameter "Gerät zurücksetzen"...
  • Seite 210 Diagnose und Störungsbehebung Proline Promass Q 500 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenbezeichnung Zeigt Bezeichnung für Messstelle an. Max. 32 Zeichen wie Buchsta- – ben, Zahlen oder Sonderzei- chen (z.B. @, %, /). Seriennummer Zeigt die Seriennummer des Messgeräts.

  • Seite 211: 12.14 Firmware-Historie

    Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 8Q5B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.

  • Seite 212: Wartung

    Bei der Außenreinigung von Messgeräten darauf achten, dass das verwendete Reinigungs- mittel die Gehäuseoberfläche und Dichtungen nicht angreift. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.

  • Seite 213: Reparatur

    • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.

  • Seite 214: Entsorgung

    Reparatur Proline Promass Q 500 EtherNet/IP 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an Endress+Hauser zurückgeben.

  • Seite 215: Zubehör

    Proline Promass Q 500 EtherNet/IP Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 216: Zum Messaufnehmer

    Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. • Bei Bestellung zusammen mit dem Messgerät: Bestellmerkmal "Zubehör beigelegt"...

  • Seite 217: Servicespezifisches Zubehör

    15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...

  • Seite 218: Systemkomponenten

    Zubehör Proline Promass Q 500 EtherNet/IP 15.4 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Messgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätzlich auf SD-Karte oder USB-Stick.

  • Seite 219: Technische Daten

    Proline Promass Q 500 EtherNet/IP Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen welche die prozessberührenden Materialien hinreichend...

  • Seite 220: Eingang

    Technische Daten Proline Promass Q 500 EtherNet/IP 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte Messgerät Kompatible Rohrdurchmesser  ... min(F) max(F) [mm] [in]...
  • Seite 221 Durchflüsse oberhalb des eingestellten Endwerts übersteuern die Elektronik nicht, so dass die aufsummierte Durchflussmenge korrekt erfasst wird. Eingangssignal Eingelesene Messwerte Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  218 Das Einlesen externer Messwerte wird zur Berechnung des Normvolumenfluss empfohlen. Stromeingang Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über...

  • Seite 222: Ausgang

    Technische Daten Proline Promass Q 500 EtherNet/IP 16.4 Ausgang Ausgangssignal EtherNet/IP Standards Gemäß IEEE 802.3 Stromausgang 4…20 mA Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US • 4…20 mA • 0…20 mA (nur bei Signalmodus aktiv) •...
  • Seite 223 Proline Promass Q 500 EtherNet/IP Technische Daten Dämpfung Einstellbar: 0 … 999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0 ...
  • Seite 224 Technische Daten Proline Promass Q 500 EtherNet/IP Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.

  • Seite 225: Frei Konfigurierbarer Ein-/Ausgang

    Proline Promass Q 500 EtherNet/IP Technische Daten Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte •...

  • Seite 226: Vor-Ort-Anzeige

    Technische Daten Proline Promass Q 500 EtherNet/IP Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierter Wert (f 2 … 12 500 Hz) Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status •...

  • Seite 227: Leuchtdioden (Led)

    Proline Promass Q 500 EtherNet/IP Technische Daten Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • EtherNet/IP-Netzwerk verfügbar • EtherNet/IP-Verbindung hergestellt  Diagnoseinformation via Leuchtdioden →  182 Schleichmengenunterdrü-...

  • Seite 228: Energieversorgung

    Technische Daten Proline Promass Q 500 EtherNet/IP 16.5 Energieversorgung Klemmenbelegung →  38 Verfügbare Gerätestecker →  39 Versorgungsspannung Bestellmerkmal Klemmenspannung Frequenzbereich "Energieversorgung" Option D DC 24 V ±20% – Option E AC 100 … 240 V –15…+10% 50/60 Hz DC 24 V ±20%...

  • Seite 229: Leistungsmerkmale

    Proline Promass Q 500 EtherNet/IP Technische Daten 16.6 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 • Wasser mit +15 … +45 °C (+59 … +113 °F) bei 2 … 6 bar (29 … 87 psi) • Angaben laut Kalibrationsprotokoll •...
  • Seite 230 Technische Daten Proline Promass Q 500 EtherNet/IP SI-Einheiten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 20 000 2 000 1 000 80 000 8 000 4 000 1 600 200 000 20 000 10 000...
  • Seite 231 Proline Promass Q 500 EtherNet/IP Technische Daten Einfluss Umgebungstempe- Stromausgang ratur Temperaturkoeffizient Max. 1 μA/°C Impuls-/Frequenzausgang Temperaturkoeffizient Kein zusätzlicher Effekt. In Genauigkeit enthalten. Einfluss Messstofftempera- Massefluss und Volumenfluss v.E. = vom Endwert Bei einer Temperaturdifferenz zwischen der Temperatur beim Nullpunktabgleich und der Prozesstemperatur, beträgt die zusätzliche Messabweichung der Messaufnehmer typisch...

  • Seite 232: Berechnung Der Maximalen Messabweichung In Abhängigkeit Von Der Durchflussrate

    Technische Daten Proline Promass Q 500 EtherNet/IP Volumenfluss [% v.M./bar] [% v.M./psi] ±0,0008 ±0,00005 [mm] [in] –0,0011 –0,000073 +0,0009 +0,000060 –0,0061 –0,004070 –0,0034 –0,000227 Dichte [% v.M./bar] [% v.M./psi] ±0,0006 ±0,00004 [mm] [in] –0,0029 –0,000193 –0,0034 –0,000227 –0,0024 –0,000160 –0,0006 –0,000040...

  • Seite 233: Montage

    Proline Promass Q 500 EtherNet/IP Technische Daten Beispiel maximale Messabweichung E [%] 100 Q [%] A0028741 Maximale Messabweichung in % v.M. (Beispiel mit PremiumCal) Durchflussrate in % vom maximalen Endwert 16.7 Montage Montagebedingungen →  22 16.8 Umgebung Umgebungstemperaturbe- →  25→  25...

  • Seite 234: Prozess

    Technische Daten Proline Promass Q 500 EtherNet/IP Messaufnehmer: Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HA, SA, SB, SC • 2 … 8,4 Hz, 7,5 mm peak • 8,4 … 2 000 Hz, 2 g peak Messumformer • 2 … 8,4 Hz, 7,5 mm peak •...

  • Seite 235: Abhängigkeit Umgebungstemperatur Zu Messstofftemperatur

    Proline Promass Q 500 EtherNet/IP Technische Daten Standardausführung –50 … +205 °C (–58 … +401 °F) Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option SA, SB Tieftemperaturausführung –196 … +150 °C (–320 … +302 °F) Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HINWEIS Materialermüdung durch zu...
  • Seite 236 Technische Daten Proline Promass Q 500 EtherNet/IP Gehäuse Messaufnehmer Das Gehäuse des Messaufnehmers ist mit Helium gefüllt und schützt die innenliegende Elektronik und Mechanik. Wenn ein Messrohr ausfällt (z.B. aufgrund von Prozesseigenschaften wie korrosiven oder abrasiven Messstoffen), wird der Messstoff vom Messaufnehmergehäuse zunächst zurückgehalten.

  • Seite 237: 16.10 Konstruktiver Aufbau

    Proline Promass Q 500 EtherNet/IP Technische Daten Berstscheibe Um die Sicherheit zu erhöhen, kann eine Geräteausführung mit Berstscheibe mit einem Auslösedruck von 10 … 15 bar (145 … 217,5 psi) verwendet werden (Bestellmerkmal "Sensoroption", Option "Berstscheibe"). Angaben zu den Abmessungen der Berstscheibe: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"...
  • Seite 238 Technische Daten Proline Promass Q 500 EtherNet/IP Gewicht in US-Einheiten Gewicht [lbs] [in] Werkstoffe Gehäuse Messumformer Gehäuse Messumformer Proline 500 – digital Bestellmerkmal "Messumformergehäuse": • Option A "Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Option D "Polycarbonat": Polycarbonat Gehäuse Messumformer Proline 500 Bestellmerkmal "Messumformergehäuse":...
  • Seite 239 Proline Promass Q 500 EtherNet/IP Technische Daten Kabeleinführungen und Adapter Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff • Adapter für Kabeleinführung mit Innengewinde G ½" Messing vernickelt • Adapter für Kabeleinführung mit Innengewinde NPT ½"  Nur für bestimmte Geräteausführungen verfügbar: •...

  • Seite 240: Anzeige Und Bedienoberfläche

    Technische Daten Proline Promass Q 500 EtherNet/IP Externe WLAN-Antenne • Antenne: Kunststoff ASA (acrylic ester-styrene-acrylonitrile) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt • Kabel: Polyethylen • Stecker: Messing vernickelt • Befestigungswinkel: Rostfreier Stahl Prozessanschlüsse Festflanschanschlüsse: • EN 1092-1 (DIN 2501) Flansch •...

  • Seite 241: Fernbedienung

    Proline Promass Q 500 EtherNet/IP Technische Daten A0028232  40 Bedienung mit Touch Control Proline 500 – digital Proline 500 Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar •...

  • Seite 242: Webserver

    Technische Daten Proline Promass Q 500 EtherNet/IP Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools Webbrowser Notebook, PC oder Tab- • Serviceschnittstelle Sonderdokumentation zum let mit Webbrowser CDI-RJ45 Gerät →  249 • WLAN-Schnittstelle • Ethernet-basierter Feldbus (EtherNet/IP, PROFINET) DeviceCare SFE100 Notebook, PC oder Tab- •...

  • Seite 243: Zusatzinformationen Speicherkonzept

    Proline Promass Q 500 EtherNet/IP Technische Daten wichtiger Geräte- und Prozessdaten. Dadurch können Betriebs- und Serviceeinsätze wesentlich sicherer und effizienter durchgeführt werden. Im Auslieferungszustand sind die Werkseinstellungen der Parametrierdaten als Sicherung im Gerätespeicher hinterlegt. Dieser kann z.B. nach der Inbetriebnahme mit einem aktualisierten Datensatz überschrieben werden.

  • Seite 244: Zertifikate Und Zulassungen

    Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. RCM-Tick Kennzeichnung Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".

  • Seite 245: Pharmatauglichkeit

    (Interoperabilität) Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.
  • Seite 246 Technische Daten Proline Promass Q 500 EtherNet/IP Tests und Zeugnisse • EN10204-3.1 Materialnachweis, mediumberührte Teile und Messaufnehmergehäuse • Druckprüfung, internes Verfahren, Abnahmeprüfzeugnis • PMI-Test (XRF), internes Verfahren, mediumberührte Teile, Testbericht • Konformität zu cGMP abgeleiteten Anforderungen, Erklärung • EN10204-2.1 Werksbescheinigung und EN10204-2.2 Werkszeugnis Prüfung von Schweißverbindungen...

  • Seite 247: Anwendungspakete

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.

  • Seite 248: Ergänzende Dokumentation

    16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...

  • Seite 249: Beschreibung Geräteparameter

    Proline Promass Q 500 EtherNet/IP Technische Daten Beschreibung Geräteparameter Messgerät Dokumentationscode Promass 500 GP01120D Geräteabhängige Sicherheitshinweise Zusatzdokumentation Sicherheitshinweise für elektrische Betriebsmittel für explosionsgefährdete Bereiche. Inhalt Dokumentationscode Messgerät ATEX/IECEx Ex i XA01473D ATEX/IECEx Ex ec XA01474D cCSAus IS XA01475D cCSAus Ex i...

  • Seite 250: Stichwortverzeichnis
