Bezeichnung
Start of Transfer
Protocol Version
Sender ID
Nr of Parameters
Nr of Bytes
Data
End of Transfer
PLC
Connect on port 50000
Loop
[hasConnection]

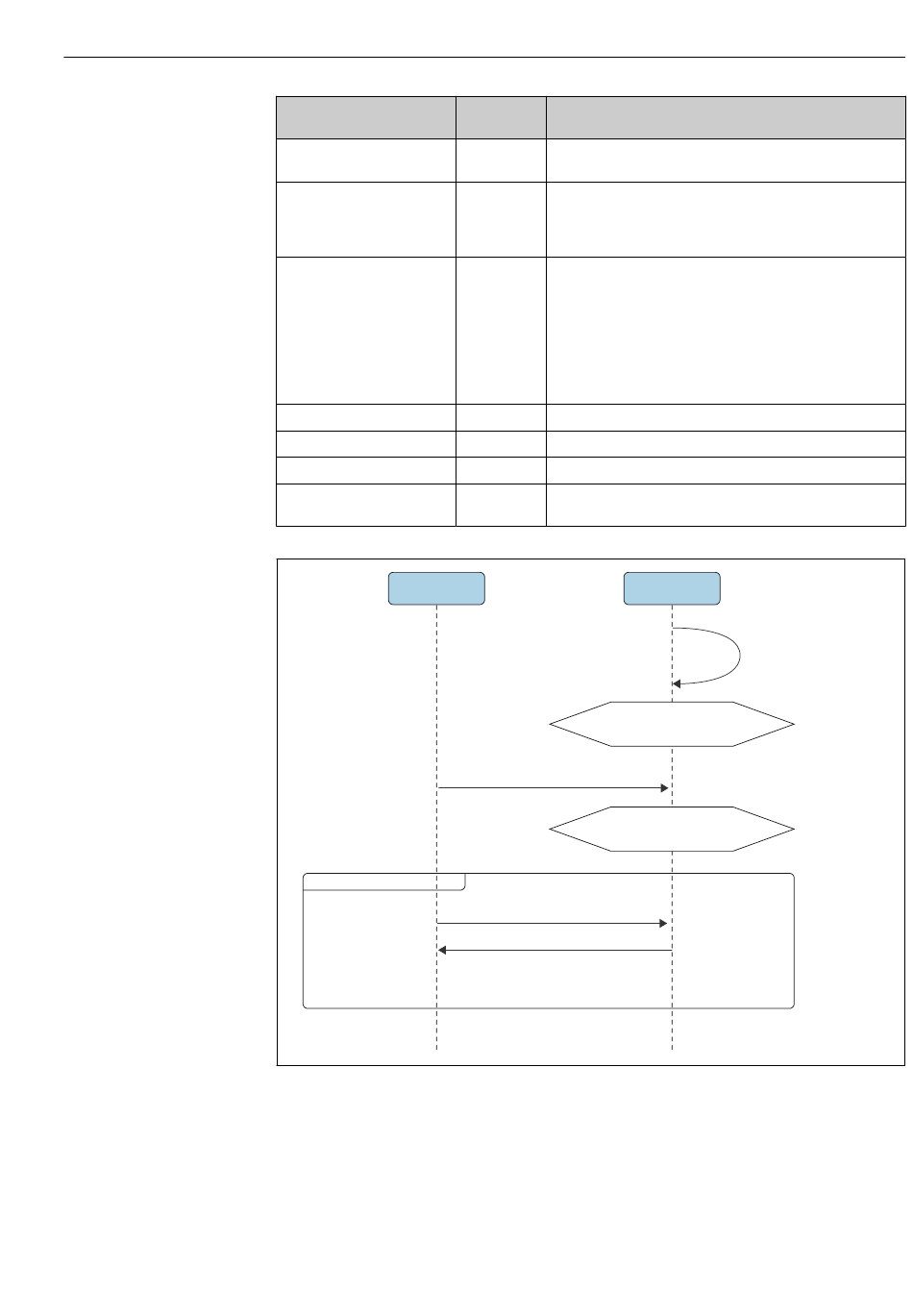

 4 Sequenzdiagramm Kommunikationsprotokoll
Größe Beschreibung
[Bytes]
2 Kennzeichnet, dass neue Parameter übertragen werden.
Die Kennzeichnung hat immer den Wert 0xABCD.
2 Kennzeichnet die Protokollversion.
Die Version wird hochgezählt, wenn es aufgrund einer neuen
Softwareversion auch Änderungen für das Protokoll gab.
Die Version startet mit 1.
40 • Fermentation Monitor sendet Daten zum Leitsystem: Alpha-
numerische eindeutige Seriennummer des Fermentation
Monitor, der die Daten schreibt (nullterminierte Zeichen-
kette, 12 Bytes)
• Leitsystem sendet Daten zum Fermentation Monitor:
OrderNr_SerialNr (nullterminierte Zeichenkette, 36 Bytes)

Die Größe der Sender-ID ist beim Senden von Daten und
beim Empfangen von Daten unterschiedlich.
2 Gesamtanzahl der übertragenen Parameter pro Übertragung.
2 Gesamtanzahl der Bytes aller übertragenen Parameter.
N Bytes der übertragenen Parameterwerte (Nutzlast).
3 Kennzeichnet, das Ende der Übertragung der Parameter.
Die Kennzeichnung hat immer den Wert 0xFEDC.
WaitingForConnection
ConnectionEstablished
Send data to QWX43
Send data to PLC
Produktbeschreibung
QWX43
Setup listening socket
on port 50000
