Endress+Hauser Proline Promass 83 MODBUS RS485 Betriebsanleitung Seite 15

Proline Promass 83 MODBUS RS485
Endress+Hauser
Der Installationsvorschlag in nachfolgender Abbildung ermöglicht dennoch den Einbau in eine
offene Fallleitung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt
als die Nennweite, verhindern das Leerlaufen des Messaufnehmers während der Messung.

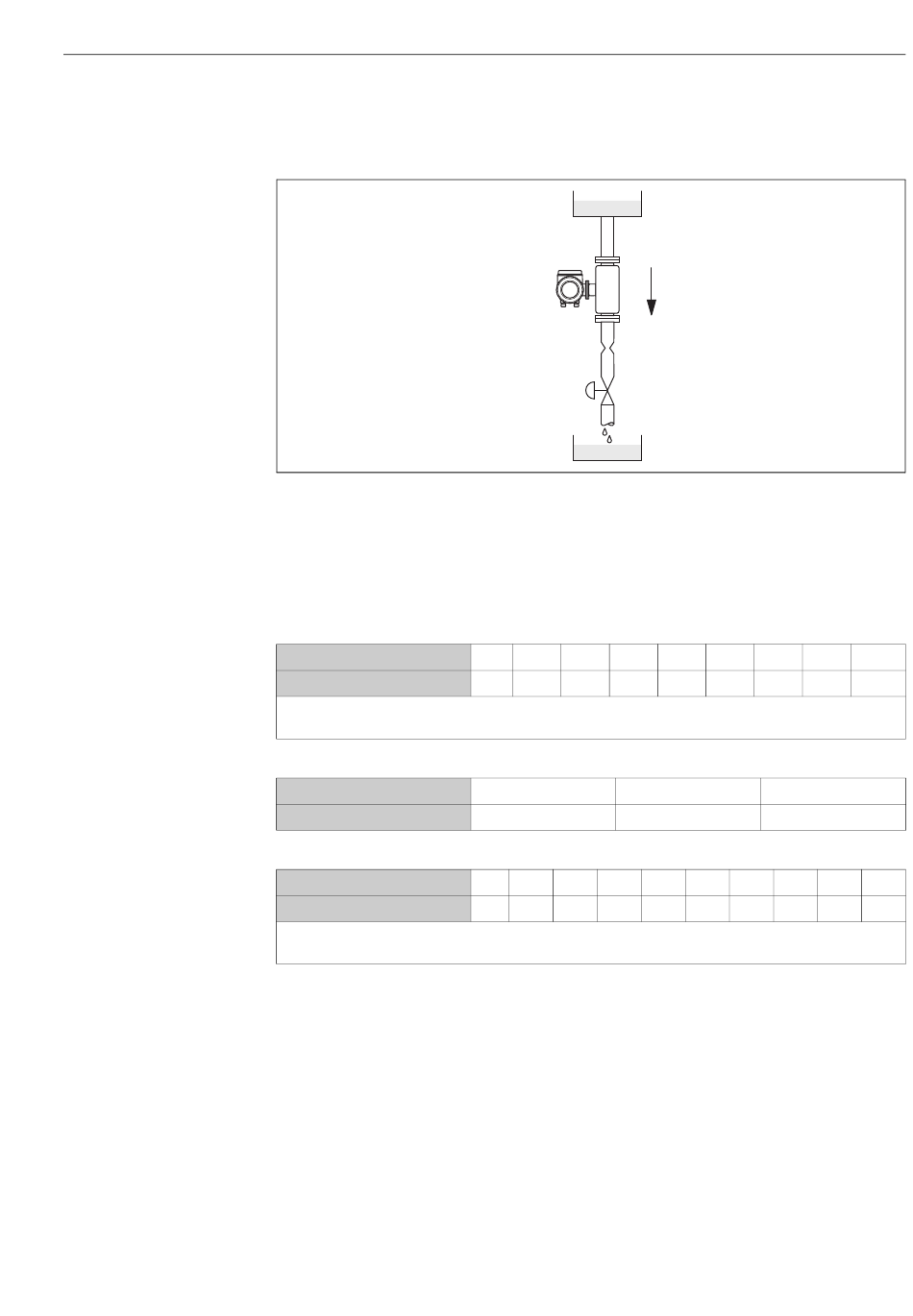

Abb. 7: Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 Vorratstank
2 Messaufnehmer
3 Blende, Rohrverengung (siehe Tabelle)
4 Ventil
5 Abfüllbehälter
Promass F, M, E / DN
∅ Blende, Rohrverengung [mm]
1) nur Promass F, M
2) nur Promass F
Promass A / DN
∅ Blende, Rohrverengung [mm]
Promass H, I / DN
∅ Blende, Rohrverengung [mm]
1) DN 15, 25, 40, 50 "FB" = Promass I mit vollem Nennweitenquerschnitt
2) nur Promass I
Systemdruck
Es ist wichtig, dass keine Kavitation auftritt, weil dadurch die Schwingung des Messrohres beein-
flusst werden kann. Für Messstoffe, die unter Normalbedingungen wasserähnliche Eigenschaften
aufweisen, sind keine besonderen Anforderungen zu berücksichtigen.
Bei leicht siedenden Flüssigkeiten (Kohlenwasserstoffe, Lösungsmittel, Flüssiggase) oder bei Saug-
förderung ist darauf zu achten, dass der Dampfdruck nicht unterschritten wird und die Flüssigkeit
nicht zu sieden beginnt. Ebenso muss gewährleistet sein, dass die in vielen Flüssigkeiten natürlich
enthaltenen Gase nicht ausgasen. Ein genügend hoher Systemdruck verhindert solche Effekte.
Deshalb sind folgende Montage-Orte zu bevorzugen:
• Auf der Druckseite von Pumpen (keine Unterdruckgefahr)
• Am tiefsten Punkt einer Steigleitung
1
2
3
4
5
8 15 25 40
6 10 14 22
1
0,8
1)
8 15 15 25 25
6 10 15 14 24
1)
2) 2)
50 80 100 150
28 50 65 90
2 4
1,5 3,0
1) 1) 1)
40 40 50 50
22 35 28 54
Montage
a0003597
2)
250
150
2)
80
50
15
