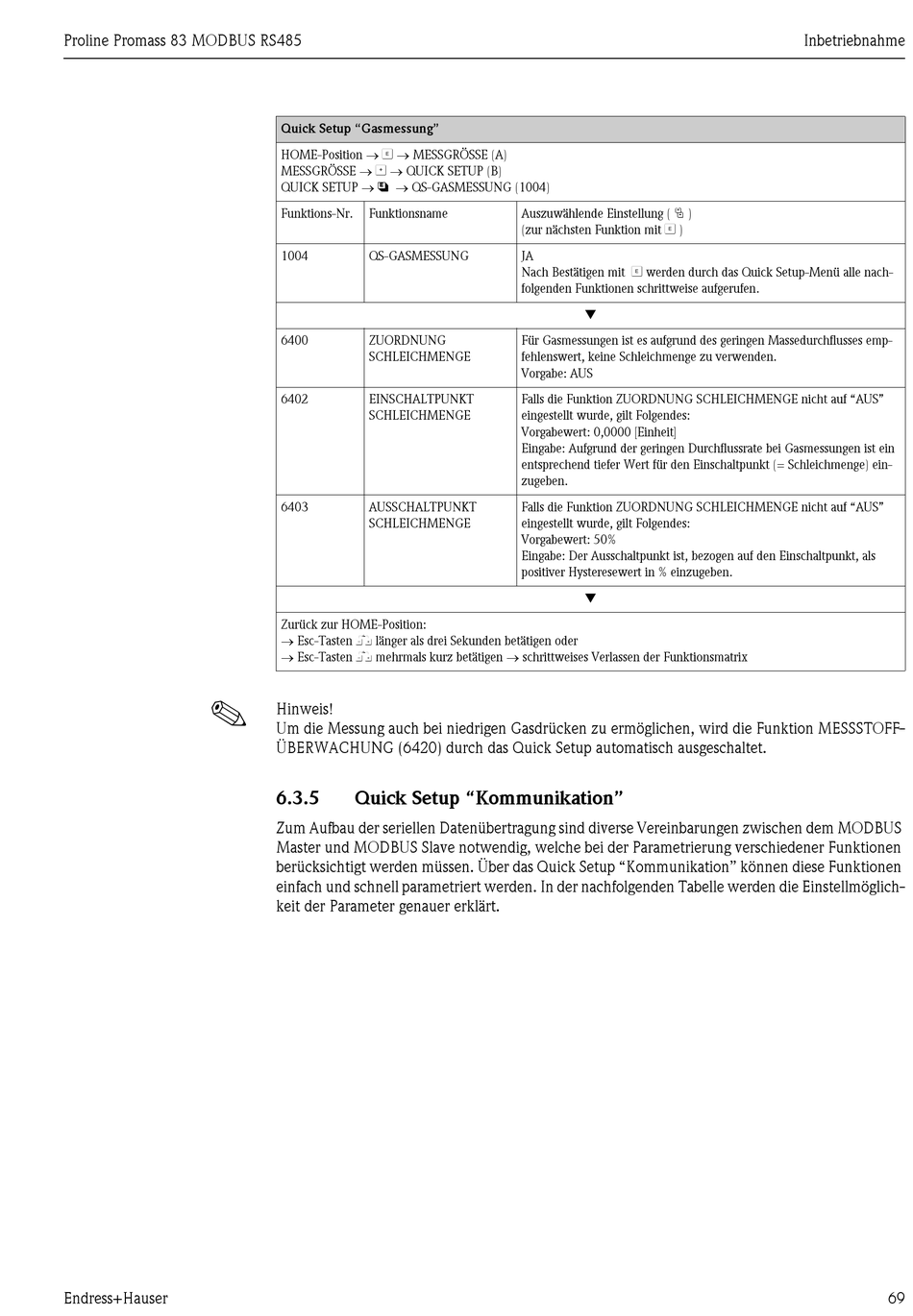

Proline Promass 83 MODBUS RS485
!
Endress+Hauser
Quick Setup "Gasmessung"
HOME-Position → F → MESSGRÖSSE (A)
MESSGRÖSSE → O → QUICK SETUP (B)
QUICK SETUP → N → QS-GASMESSUNG (1004)
Funktions-Nr. Funktionsname
1004 QS-GASMESSUNG
6400 ZUORDNUNG
SCHLEICHMENGE
6402 EINSCHALTPUNKT
SCHLEICHMENGE
6403 AUSSCHALTPUNKT
SCHLEICHMENGE
Zurück zur HOME-Position:
→ Esc-Tasten X länger als drei Sekunden betätigen oder
→ Esc-Tasten X mehrmals kurz betätigen → schrittweises Verlassen der Funktionsmatrix
Hinweis!
Um die Messung auch bei niedrigen Gasdrücken zu ermöglichen, wird die Funktion MESSSTOFF-
ÜBERWACHUNG (6420) durch das Quick Setup automatisch ausgeschaltet.
6.3.5 Quick Setup "Kommunikation"
Zum Aufbau der seriellen Datenübertragung sind diverse Vereinbarungen zwischen dem MODBUS
Master und MODBUS Slave notwendig, welche bei der Parametrierung verschiedener Funktionen
berücksichtigt werden müssen. Über das Quick Setup "Kommunikation" können diese Funktionen
einfach und schnell parametriert werden. In der nachfolgenden Tabelle werden die Einstellmöglich-
keit der Parameter genauer erklärt.
Auszuwählende Einstellung ( P )
(zur nächsten Funktion mit F )
JA
Nach Bestätigen mit F werden durch das Quick Setup-Menü alle nach-
folgenden Funktionen schrittweise aufgerufen.
Für Gasmessungen ist es aufgrund des geringen Massedurchflusses emp-
fehlenswert, keine Schleichmenge zu verwenden.
Vorgabe: AUS
Falls die Funktion ZUORDNUNG SCHLEICHMENGE nicht auf "AUS"
eingestellt wurde, gilt Folgendes:
Vorgabewert: 0,0000 [Einheit]
Eingabe: Aufgrund der geringen Durchflussrate bei Gasmessungen ist ein
entsprechend tiefer Wert für den Einschaltpunkt (= Schleichmenge) ein-
zugeben.
Falls die Funktion ZUORDNUNG SCHLEICHMENGE nicht auf "AUS"
eingestellt wurde, gilt Folgendes:
Vorgabewert: 50%
Eingabe: Der Ausschaltpunkt ist, bezogen auf den Einschaltpunkt, als
positiver Hysteresewert in % einzugeben.
Inbetriebnahme
