Bedienung
40
5.5 Kommunikation MODBUS RS485
5.5.1 MODBUS RS485 Technologie
Der MODBUS ist ein offenes standardisiertes Feldbus-System, welches in den Bereichen der
Fertigungs-, Prozess- und Gebäudeautomatisierung eingesetzt wird.
Systemarchitektur
Über den MODBUS RS485 werden die funktionellen Merkmale eines seriellen Feldbus-Systems
festgelegt, mit denen verteilte, digitale Automatisierungssysteme miteinander vernetzt werden.
Der MODBUS RS485 unterscheidet zwischen Master- und Slave-Geräten.
• Master-Geräte
Master-Geräte bestimmen den Datenverkehr auf dem Feldbus-System. Sie können Daten ohne
externe Anforderung senden.
• Slave-Geräte
Slave-Geräte, so wie dieses Messgerät auch, sind Peripheriegeräte. Sie besitzen keine eigenstän-
digen Zugriffsrechte auf den Datenverkehr des Feldbus-System sondern senden ihre Daten nur
aufgrund der externen Anforderung eines Masters.
2

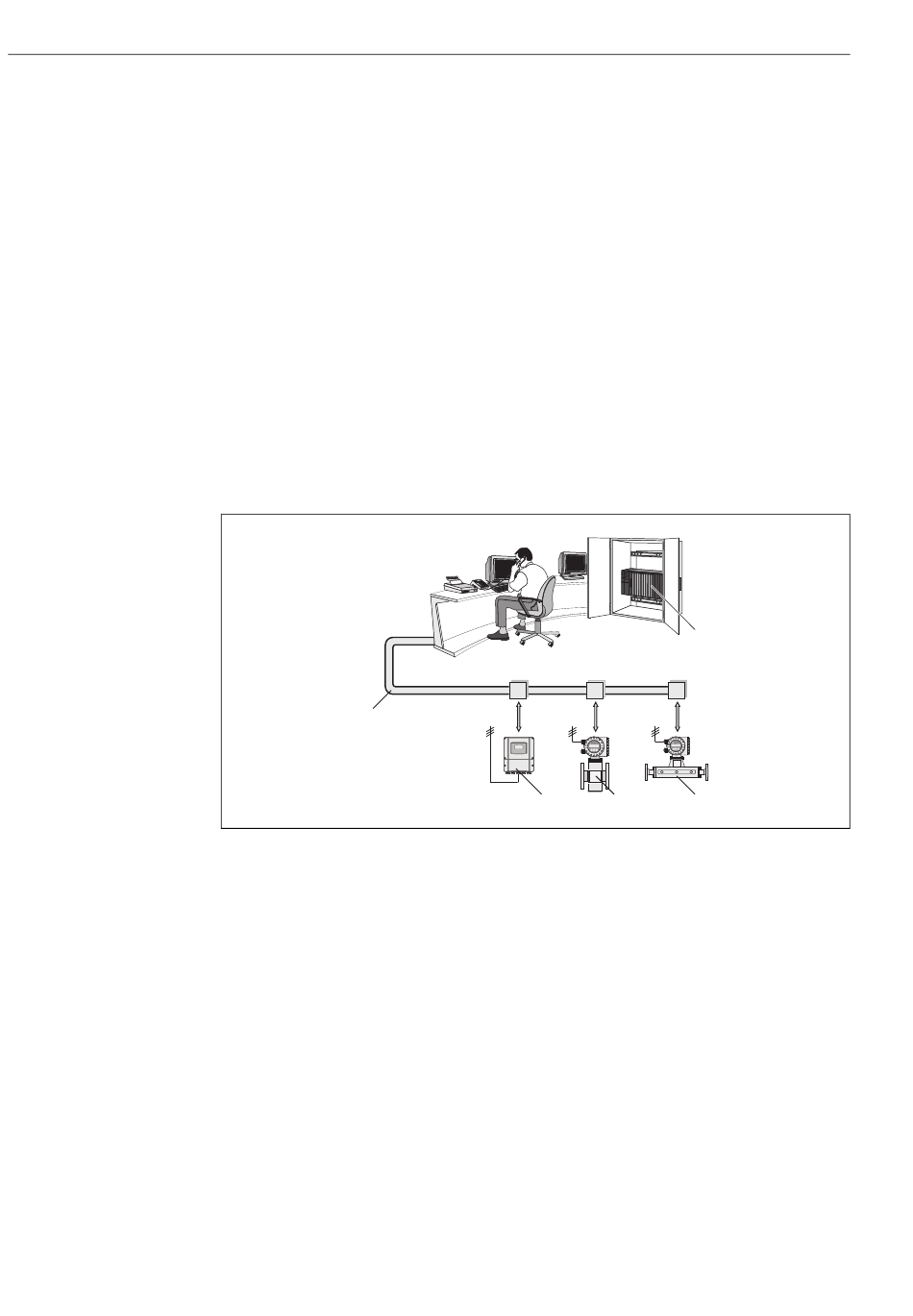

Abb. 26: Systemarchitektur MODBUS RS485
1 MODBUS Master (SPS, etc.)
2 MODBUS RS485
3 MODBUS Slave (Messgeräte, etc.)
Master-Slave Kommunikation
Bei der Master-Slave-Kommunikation über MODBUS RS485 unterscheidet man zwischen zwei
Kommunikationsarten:
• Polling (Anfrage-Antwort-Transaktion)
Der Master sendet ein Anforderungstelegramm an einen Slave und erwartet dessen Antwort-
telegramm. Der Slave wird hierbei aufgrund seiner eindeutigen Bus-Adresse (1...247) direkt
angesprochen.
Proline Promass 83 MODBUS RS485
1
3 3 3
