Störungsbehebung
"
!
MODBUS
Register: Register:
6859 6821
Datentyp: Datentyp:
Integer String (18 Byte)
Verhalten bei Störmeldung:
Anstelle des aktuellen Messwerts
wird der Wert "NaN" (Not a
Number) an den MODBUS Mas-
ter übertragen.
1 SYSTEM OK
Nr. # 0xx → Hardware-Fehler
2 CRITICAL FAIL.
3 AMP HW-
EEPROM
4 AMP SW-EEPROM
11 SENSOR
HW-DAT
12 SENSOR
SW-DAT
88

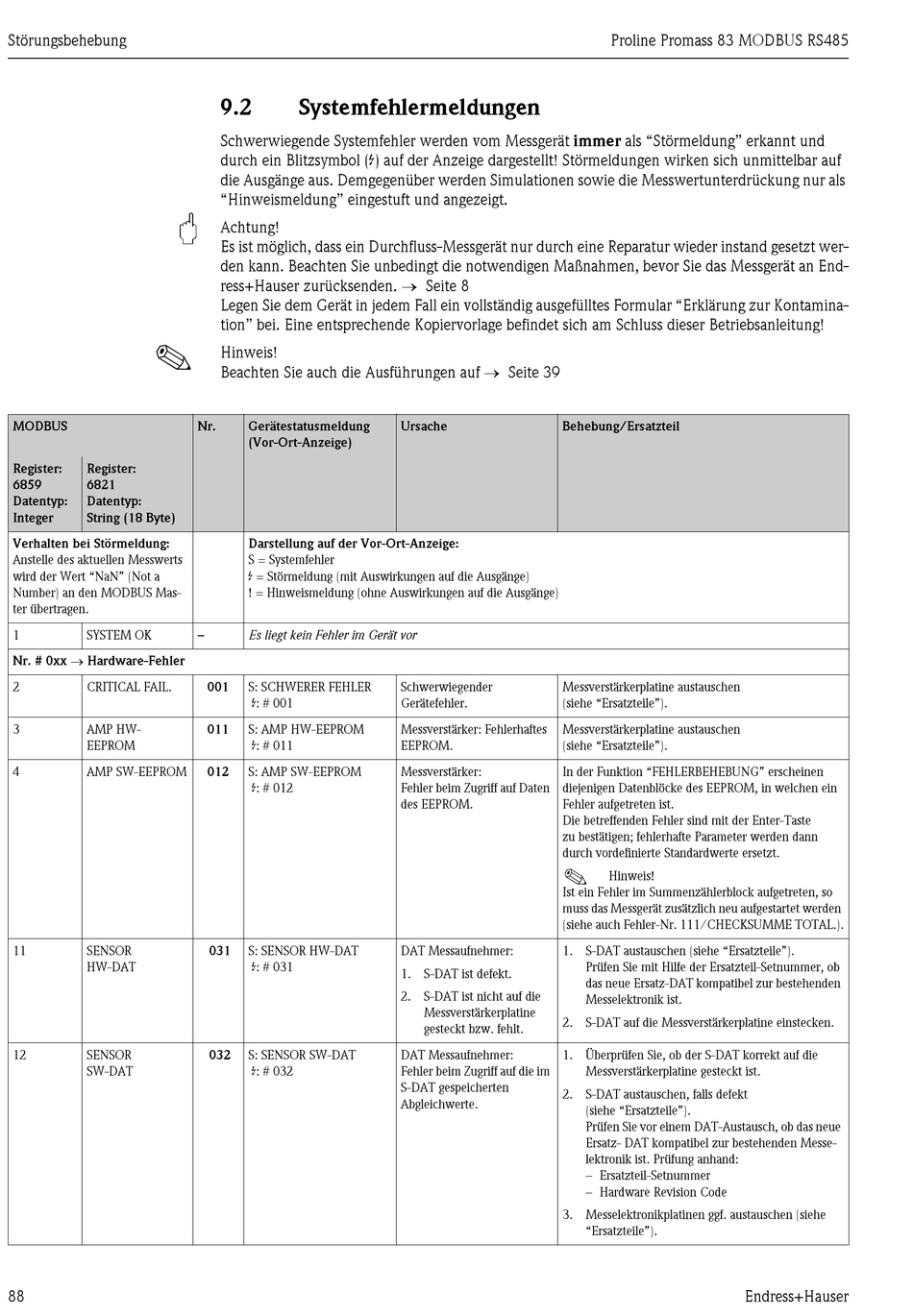

9.2 Systemfehlermeldungen
Schwerwiegende Systemfehler werden vom Messgerät immer als "Störmeldung" erkannt und
durch ein Blitzsymbol ($) auf der Anzeige dargestellt! Störmeldungen wirken sich unmittelbar auf
die Ausgänge aus. Demgegenüber werden Simulationen sowie die Messwertunterdrückung nur als
"Hinweismeldung" eingestuft und angezeigt.
Achtung!
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder instand gesetzt wer-
den kann. Beachten Sie unbedingt die notwendigen Maßnahmen, bevor Sie das Messgerät an End-
ress+Hauser zurücksenden. → Seite 8
Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kontamina-
tion" bei. Eine entsprechende Kopiervorlage befindet sich am Schluss dieser Betriebsanleitung!
Hinweis!
Beachten Sie auch die Ausführungen auf → Seite 39
Nr. Gerätestatusmeldung
(Vor-Ort-Anzeige)
Darstellung auf der Vor-Ort-Anzeige:
S = Systemfehler
$ = Störmeldung (mit Auswirkungen auf die Ausgänge)
! = Hinweismeldung (ohne Auswirkungen auf die Ausgänge)
– Es liegt kein Fehler im Gerät vor
001 S: SCHWERER FEHLER
$: # 001
011 S: AMP HW-EEPROM
$: # 011
012 S: AMP SW-EEPROM
$: # 012
031 S: SENSOR HW-DAT
$: # 031
032 S: SENSOR SW-DAT
$: # 032
Ursache Behebung/Ersatzteil
Schwerwiegender Messverstärkerplatine austauschen
Gerätefehler. (siehe "Ersatzteile").
Messverstärker: Fehlerhaftes Messverstärkerplatine austauschen
EEPROM. (siehe "Ersatzteile").
Messverstärker: In der Funktion "FEHLERBEHEBUNG" erscheinen
Fehler beim Zugriff auf Daten diejenigen Datenblöcke des EEPROM, in welchen ein
des EEPROM. Fehler aufgetreten ist.
Die betreffenden Fehler sind mit der Enter-Taste
zu bestätigen; fehlerhafte Parameter werden dann
durch vordefinierte Standardwerte ersetzt.
!
Ist ein Fehler im Summenzählerblock aufgetreten, so
muss das Messgerät zusätzlich neu aufgestartet werden
(siehe auch Fehler-Nr. 111/CHECKSUMME TOTAL.).
DAT Messaufnehmer: 1. S-DAT austauschen (siehe "Ersatzteile").
1. S-DAT ist defekt.
2. S-DAT ist nicht auf die
Messverstärkerplatine
2. S-DAT auf die Messverstärkerplatine einstecken.
gesteckt bzw. fehlt.
DAT Messaufnehmer: 1. Überprüfen Sie, ob der S-DAT korrekt auf die
Fehler beim Zugriff auf die im
S-DAT gespeicherten
2. S-DAT austauschen, falls defekt
Abgleichwerte.
3. Messelektronikplatinen ggf. austauschen (siehe
Proline Promass 83 MODBUS RS485
Hinweis!
Prüfen Sie mit Hilfe der Ersatzteil-Setnummer, ob
das neue Ersatz-DAT kompatibel zur bestehenden
Messelektronik ist.
Messverstärkerplatine gesteckt ist.
(siehe "Ersatzteile").
Prüfen Sie vor einem DAT-Austausch, ob das neue
Ersatz- DAT kompatibel zur bestehenden Messe-
lektronik ist. Prüfung anhand:
– Ersatzteil-Setnummer
– Hardware Revision Code
"Ersatzteile").
