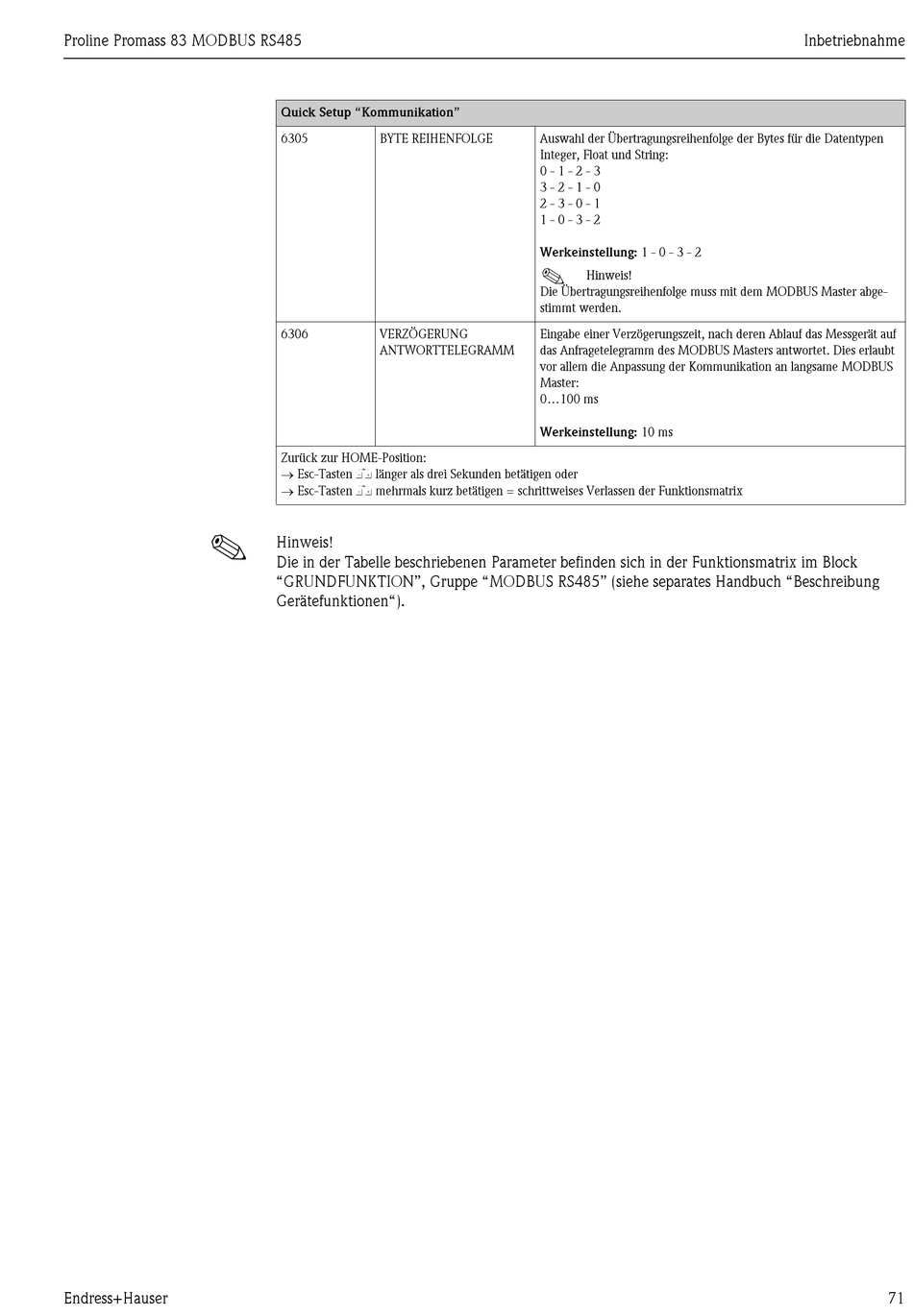

Endress+Hauser Proline Promass 83 MODBUS RS485 Betriebsanleitung Seite 71

Proline Promass 83 MODBUS RS485
!
Endress+Hauser
Quick Setup "Kommunikation"
6305 BYTE REIHENFOLGE
6306 VERZÖGERUNG
ANTWORTTELEGRAMM
Zurück zur HOME-Position:
→ Esc-Tasten X länger als drei Sekunden betätigen oder
→ Esc-Tasten X mehrmals kurz betätigen = schrittweises Verlassen der Funktionsmatrix
Hinweis!
Die in der Tabelle beschriebenen Parameter befinden sich in der Funktionsmatrix im Block
"GRUNDFUNKTION", Gruppe "MODBUS RS485" (siehe separates Handbuch "Beschreibung
Gerätefunktionen").
Auswahl der Übertragungsreihenfolge der Bytes für die Datentypen
Integer, Float und String:
0 - 1 - 2 - 3
3 - 2 - 1 - 0
2 - 3 - 0 - 1
1 - 0 - 3 - 2
Werkeinstellung: 1 - 0 - 3 - 2
!
Hinweis!
Die Übertragungsreihenfolge muss mit dem MODBUS Master abge-
stimmt werden.
Eingabe einer Verzögerungszeit, nach deren Ablauf das Messgerät auf
das Anfragetelegramm des MODBUS Masters antwortet. Dies erlaubt
vor allem die Anpassung der Kommunikation an langsame MODBUS
Master:
0...100 ms
Werkeinstellung: 10 ms
Inbetriebnahme
71
