Verdrahtung
#
26
4.2 Anschluss Getrenntausführung
4.2.1 Anschluss Verbindungskabel Messaufnehmer/-umformer
Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen.
Installieren bzw. verdrahten Sie das Messgerät nicht unter Netzspannung.
Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die
Hilfsenergie angelegt wird.
• Es dürfen immer nur Messaufnehmer und -umformer mit der gleichen Seriennummer
miteinander verbunden werden. Wird dies beim Anschluss nicht beachtet, können
Kommunikationsprobleme auftreten.
1. Entfernen Sie den Anschlussklemmenraumdeckel (a) durch Lösen der Befestigungsschrauben
von Messumformer und Messaufnehmergehäuse.
2. Legen Sie das Verbindungskabel (b) durch die entsprechenden Kabelführungen.
3. Nehmen Sie die Verdrahtung zwischen Messaufnehmer und Messumformer gemäß elektri-
schem Anschlussplan vor:
– siehe Abb. 17
– siehe Anschlussbild im Schraubdeckel
4. Schrauben Sie den Anschlussklemmenraumdeckel (a) wieder auf das Messaufnehmer- bzw.
Messumformergehäuse auf.
a
c

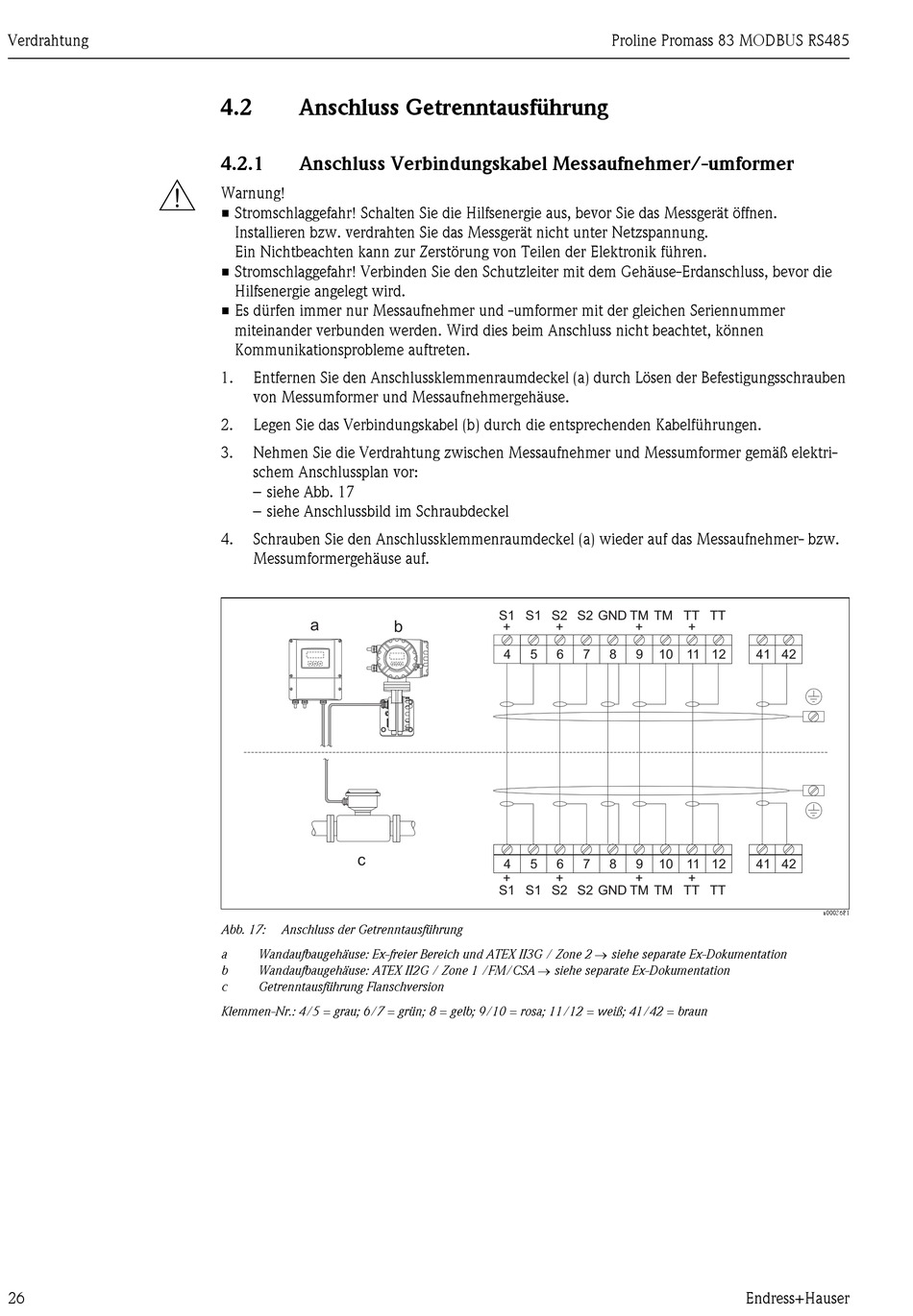

Abb. 17: Anschluss der Getrenntausführung
Wandaufbaugehäuse: Ex-freier Bereich und ATEX II3G / Zone 2 → siehe separate Ex-Dokumentation
a
Wandaufbaugehäuse: ATEX II2G / Zone 1 /FM/CSA → siehe separate Ex-Dokumentation
b
c Getrenntausführung Flanschversion
Klemmen-Nr.: 4/5 = grau; 6/7 = grün; 8 = gelb; 9/10 = rosa; 11/12 = weiß; 41/42 = braun
S1 S1 S2 S2 GND TM TM TT TT
b
+ +
4 5 6
4 5 6
+ +
S1 S1 S2 S2 GND TM TM TT TT
Proline Promass 83 MODBUS RS485
+ +
7 8 9 10 11 12
7 8 9 10 11 12
+ +
Endress+Hauser
41 42
41 42
a0003681
