Proline Promass 83 MODBUS RS485
Endress+Hauser

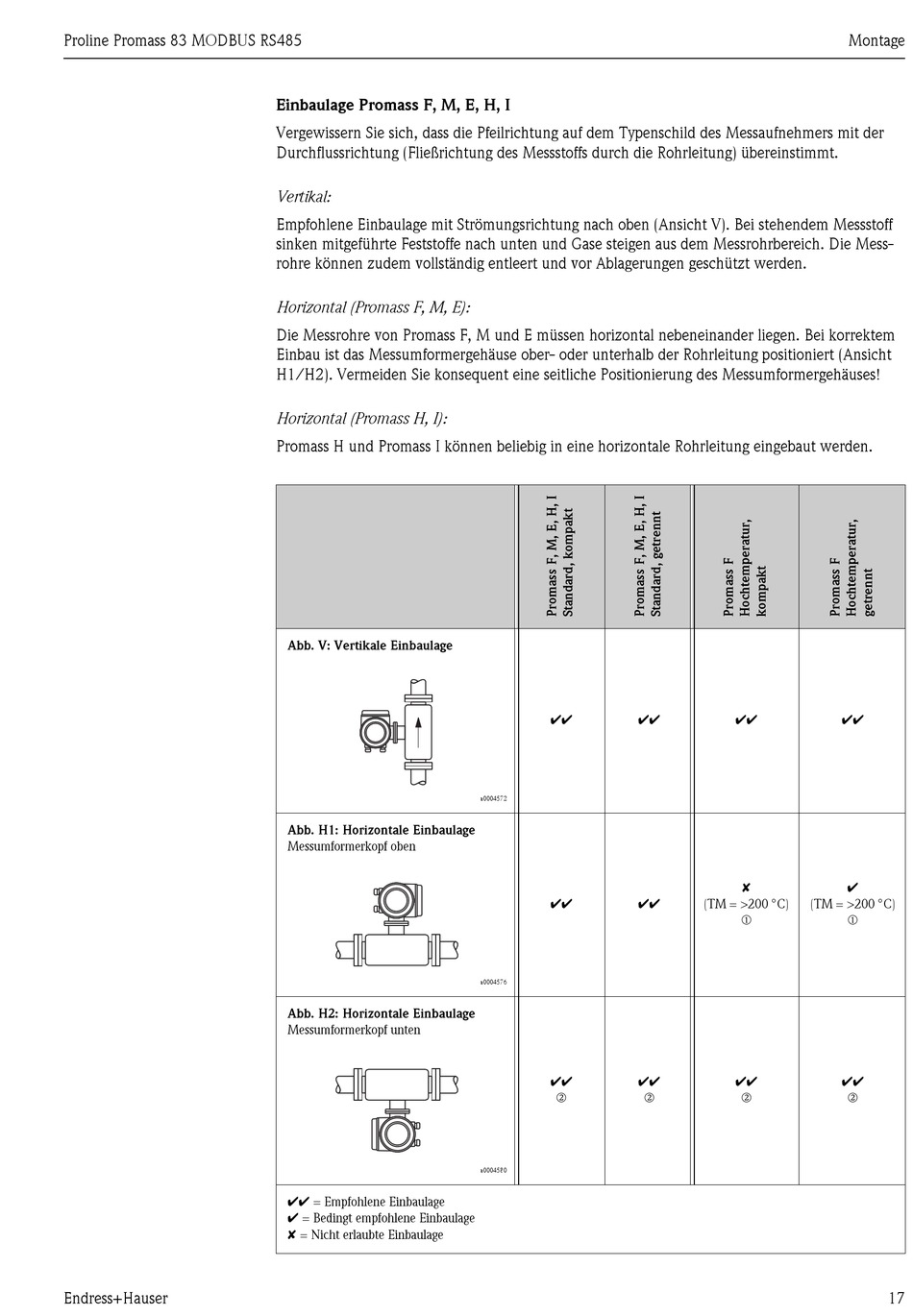

Einbaulage Promass F, M, E, H, I
Vergewissern Sie sich, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der
Durchflussrichtung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt.
Vertikal:
Empfohlene Einbaulage mit Strömungsrichtung nach oben (Ansicht V). Bei stehendem Messstoff
sinken mitgeführte Feststoffe nach unten und Gase steigen aus dem Messrohrbereich. Die Mess-
rohre können zudem vollständig entleert und vor Ablagerungen geschützt werden.
Horizontal (Promass F, M, E):
Die Messrohre von Promass F, M und E müssen horizontal nebeneinander liegen. Bei korrektem
Einbau ist das Messumformergehäuse ober- oder unterhalb der Rohrleitung positioniert (Ansicht
H1/H2). Vermeiden Sie konsequent eine seitliche Positionierung des Messumformergehäuses!
Horizontal (Promass H, I):
Promass H und Promass I können beliebig in eine horizontale Rohrleitung eingebaut werden.
Abb. V: Vertikale Einbaulage
Abb. H1: Horizontale Einbaulage
Messumformerkopf oben
Abb. H2: Horizontale Einbaulage
Messumformerkopf unten
ÃÃ = Empfohlene Einbaulage
à = Bedingt empfohlene Einbaulage
= Nicht erlaubte Einbaulage
ÃÃ ÃÃ
a0004572
ÃÃ ÃÃ
a0004576
ÃÃ ÃÃ
n n
a0004580
Montage
ÃÃ ÃÃ
Ã
(TM = >200 °C) (TM = >200 °C)
m m
ÃÃ ÃÃ
n n
