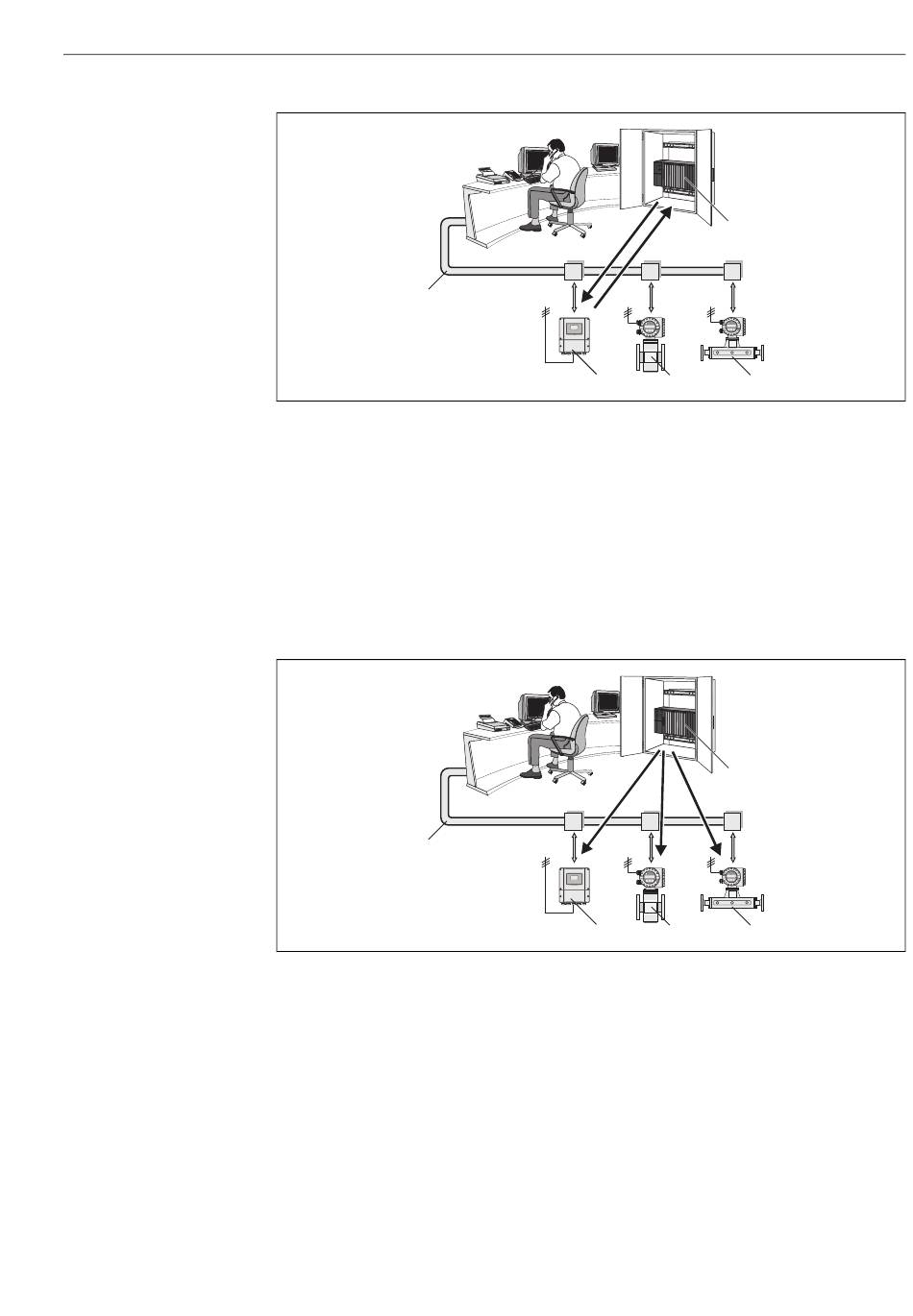

Abb. 27: Datenverkehr MODBUS RS485 Polling
1 MODBUS Master (SPS, etc.)
2 MODBUS RS485
3 MODBUS Slave (Messgeräte, etc.)
a Anforderungstelegramm an diesen einen MODBUS Slave (Request)
b Antworttelegramm an MODBUS Master (Response)
• Broadcast Message
Der Master sendet über die Globaladresse 0 (Broadcast-Adresse) einen Befehl an alle Slaves im
Feldbus-System, die diesen ohne Rückmeldung an den Master ausführen. Broadcast Messages
sind nur in Verbindung mit schreibenden Functionscodes zulässig.
2
Abb. 28: Datenverkehr MODBUS RS485 Polling
1 MODBUS Master (SPS, etc.)
2 MODBUS RS485
3 MODBUS Slave (Messgeräte, etc.)
a Broadcast Message Befehl an alle MODBUS Slaves (Anforderung wird ohne Antworttelegramm an den Master aus-
geführt)
1
a
b
3 3 3
1
a a a
3
3 3
