Verdrahtung
28
3. Nehmen Sie die Verdrahtung gemäß der jeweiligen Anschlussklemmenbelegung und dem
zugehörigen Anschlussschema vor.
"
Achtung!
– Beschädigungsgefahr des Feldbuskabels!
Beachten Sie die Informationen zur Schirmung und Erdung des Feldbuskabels. → Seite 25
– Es ist nicht empfehlenswert das Feldbuskabel über die herkömmlichen Kabelver-
schraubungen zu schleifen. Falls Sie später auch nur ein Messgerät austauschen, muss die
Buskommunikation unterbrochen werden.
4. Schrauben Sie den Anschlussklemmenraumdeckel (a) wieder auf das Messumformergehäuse
auf.
d
g
b
d
g
b
A (RxD/TxD-N)
27
B (RxD/TxD-P)
26
– 25
+ 24
f
– 23
+ 22
– 21
+ 20
N (L-) 2
L1 (L+) 1

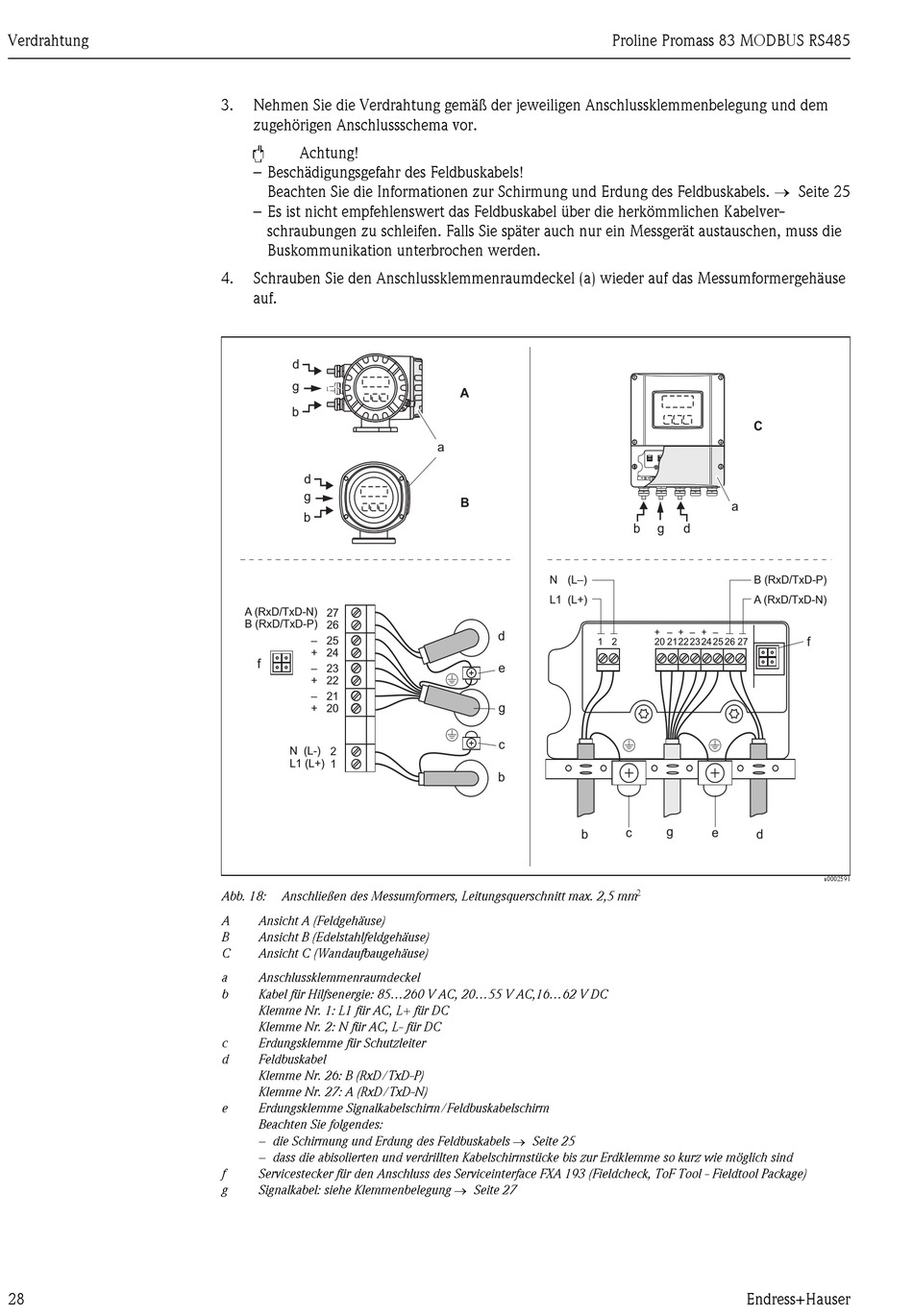

Abb. 18: Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm
A Ansicht A (Feldgehäuse)
B Ansicht B (Edelstahlfeldgehäuse)
C Ansicht C (Wandaufbaugehäuse)
a Anschlussklemmenraumdeckel
b Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC,16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
c Erdungsklemme für Schutzleiter
d Feldbuskabel
Klemme Nr. 26: B (RxD/TxD-P)
Klemme Nr. 27: A (RxD/TxD-N)
e Erdungsklemme Signalkabelschirm/Feldbuskabelschirm
Beachten Sie folgendes:
– die Schirmung und Erdung des Feldbuskabels → Seite 25
– dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme so kurz wie möglich sind
f Servicestecker für den Anschluss des Serviceinterface FXA 193 (Fieldcheck, ToF Tool - Fieldtool Package)
Signalkabel: siehe Klemmenbelegung → Seite 27
g
A
a
B
N (L–)
L1 (L+)
d
1 2
e
g
c
b
b
Proline Promass 83 MODBUS RS485
C
a
b g d
B (RxD/TxD-P)
A (RxD/TxD-N)
+ – + – + –
24 25 26 27
20 21 22 23
g
c e
d
2
