Inbetriebnahme
70
XXX.XXX.XX
Esc
-
HOME-POSITION

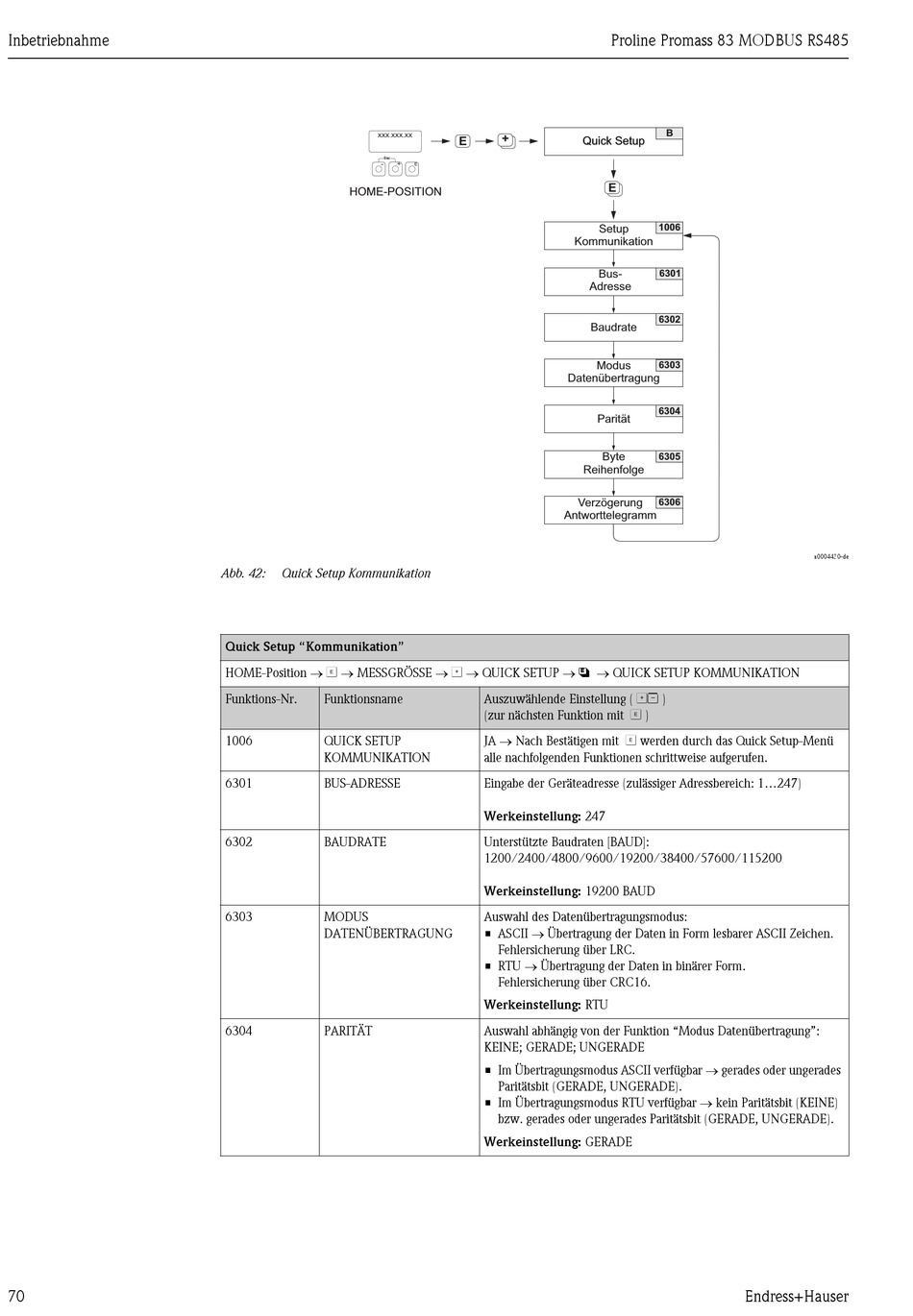

Abb. 42: Quick Setup Kommunikation
Quick Setup "Kommunikation"
HOME-Position → F → MESSGRÖSSE → O → QUICK SETUP → N → QUICK SETUP KOMMUNIKATION
Funktions-Nr. Funktionsname
1006 QUICK SETUP
KOMMUNIKATION
6301 BUS-ADRESSE
6302 BAUDRATE
6303 MODUS
DATENÜBERTRAGUNG
6304 PARITÄT
+ +
E
+
E
Datenübertragung
Antworttelegramm
Auszuwählende Einstellung ( OS )
(zur nächsten Funktion mit F )
JA → Nach Bestätigen mit F werden durch das Quick Setup-Menü
alle nachfolgenden Funktionen schrittweise aufgerufen.
Eingabe der Geräteadresse (zulässiger Adressbereich: 1...247)
Werkeinstellung: 247
Unterstützte Baudraten [BAUD]:
1200/2400/4800/9600/19200/38400/57600/115200
Werkeinstellung: 19200 BAUD
Auswahl des Datenübertragungsmodus:
• ASCII → Übertragung der Daten in Form lesbarer ASCII Zeichen.
Fehlersicherung über LRC.
• RTU → Übertragung der Daten in binärer Form.
Fehlersicherung über CRC16.
Werkeinstellung: RTU
Auswahl abhängig von der Funktion "Modus Datenübertragung":
KEINE; GERADE; UNGERADE
• Im Übertragungsmodus ASCII verfügbar → gerades oder ungerades
Paritätsbit (GERADE, UNGERADE).
• Im Übertragungsmodus RTU verfügbar → kein Paritätsbit (KEINE)
bzw. gerades oder ungerades Paritätsbit (GERADE, UNGERADE).
Werkeinstellung: GERADE
Proline Promass 83 MODBUS RS485
B
Quick Setup Quick Setup
+ E
1006
Setup
Kommunikation
6301
Bus-
Adresse
6302
Baudrate
6303
Modus
6304
Parität
6305
Byte
Reihenfolge
6306
Verzögerung
