Inbetriebnahme
!
62
Hinweis!
• Wird bei einer Abfrage die Tastenkombination Q gedrückt, erfolgt ein Rücksprung in die Zelle
QUICK SETUP PULSIERENDER DURCHFLUSS (1003).
• Der Aufruf des Setups kann entweder direkt im Anschluss an das Quick Setup "INBETRIEB-
NAHME" erfolgen oder durch einen manuellen Aufruf über die Funktion QUICK
SETUP PULSIERENDER DURCHFLUSS (1003).

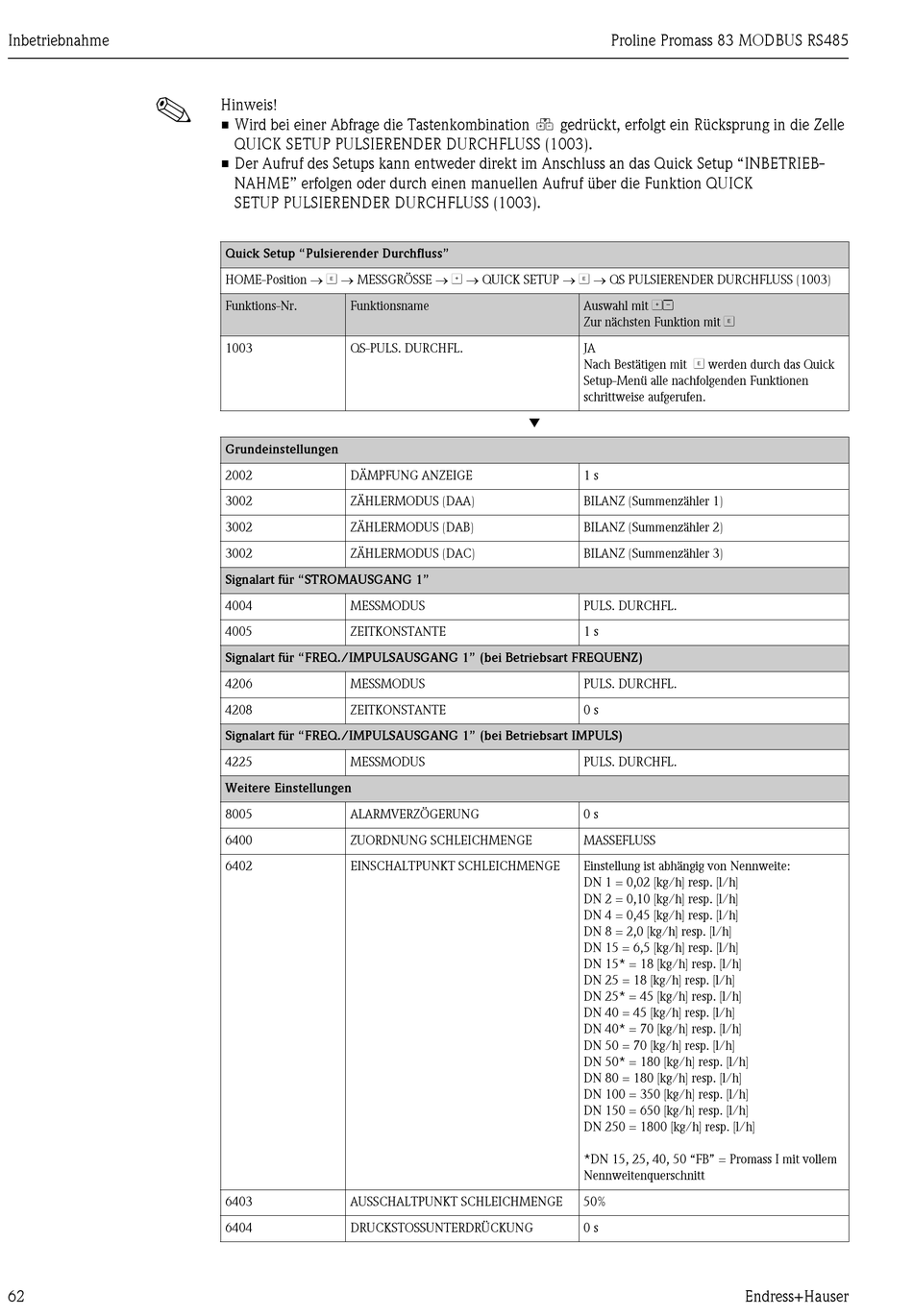

Quick Setup "Pulsierender Durchfluss"
HOME-Position → F → MESSGRÖSSE → O → QUICK SETUP → F → QS PULSIERENDER DURCHFLUSS (1003)
Funktions-Nr. Funktionsname
1003 QS-PULS. DURCHFL.
Grundeinstellungen
2002 DÄMPFUNG ANZEIGE
3002 ZÄHLERMODUS (DAA)
3002 ZÄHLERMODUS (DAB)
3002 ZÄHLERMODUS (DAC)
Signalart für "STROMAUSGANG 1"
4004 MESSMODUS
4005 ZEITKONSTANTE
Signalart für "FREQ./IMPULSAUSGANG 1" (bei Betriebsart FREQUENZ)
4206 MESSMODUS
4208 ZEITKONSTANTE
Signalart für "FREQ./IMPULSAUSGANG 1" (bei Betriebsart IMPULS)
4225 MESSMODUS
Weitere Einstellungen
8005 ALARMVERZÖGERUNG
6400 ZUORDNUNG SCHLEICHMENGE
6402 EINSCHALTPUNKT SCHLEICHMENGE
6403 AUSSCHALTPUNKT SCHLEICHMENGE
6404 DRUCKSTOSSUNTERDRÜCKUNG
Proline Promass 83 MODBUS RS485
Auswahl mit OS
Zur nächsten Funktion mit F
JA
Nach Bestätigen mit F werden durch das Quick
Setup-Menü alle nachfolgenden Funktionen
schrittweise aufgerufen.
Æ
1 s
BILANZ (Summenzähler 1)
BILANZ (Summenzähler 2)
BILANZ (Summenzähler 3)
PULS. DURCHFL.
1 s
PULS. DURCHFL.
0 s
PULS. DURCHFL.
0 s
MASSEFLUSS
Einstellung ist abhängig von Nennweite:
DN 1 = 0,02 [kg/h] resp. [l/h]
DN 2 = 0,10 [kg/h] resp. [l/h]
DN 4 = 0,45 [kg/h] resp. [l/h]
DN 8 = 2,0 [kg/h] resp. [l/h]
DN 15 = 6,5 [kg/h] resp. [l/h]
DN 15* = 18 [kg/h] resp. [l/h]
DN 25 = 18 [kg/h] resp. [l/h]
DN 25* = 45 [kg/h] resp. [l/h]
DN 40 = 45 [kg/h] resp. [l/h]
DN 40* = 70 [kg/h] resp. [l/h]
DN 50 = 70 [kg/h] resp. [l/h]
DN 50* = 180 [kg/h] resp. [l/h]
DN 80 = 180 [kg/h] resp. [l/h]
DN 100 = 350 [kg/h] resp. [l/h]
DN 150 = 650 [kg/h] resp. [l/h]
DN 250 = 1800 [kg/h] resp. [l/h]
*DN 15, 25, 40, 50 "FB" = Promass I mit vollem
Nennweitenquerschnitt
50%
0 s
