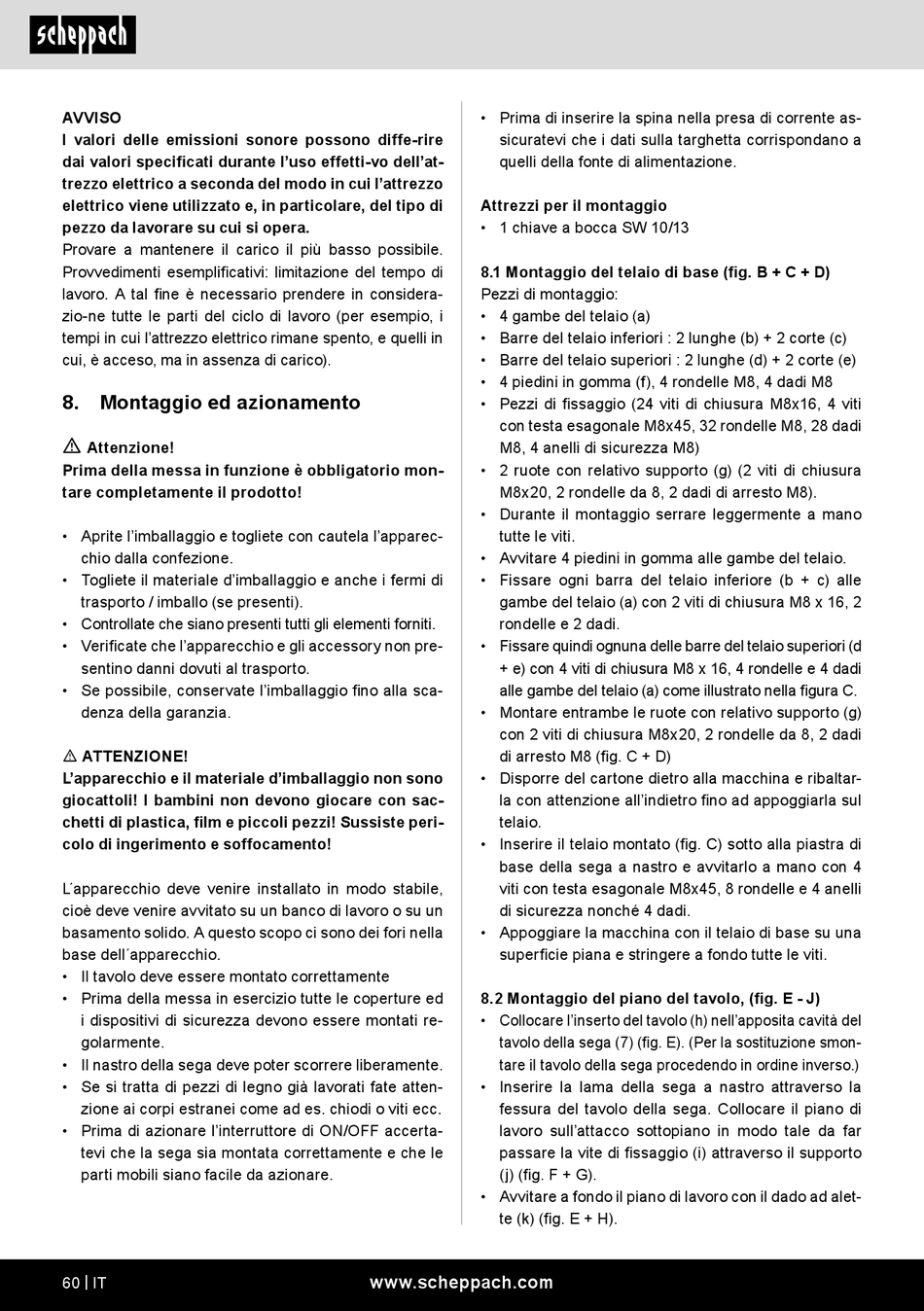

AVVISO
I valori delle emissioni sonore possono diffe-rire
dai valori specificati durante l'uso effetti-vo dell'at-
trezzo elettrico a seconda del modo in cui l'attrezzo
elettrico viene utilizzato e, in particolare, del tipo di
pezzo da lavorare su cui si opera.
Provare a mantenere il carico il più basso possibile.
Provvedimenti esemplificativi: limitazione del tempo di
lavoro. A tal fine è necessario prendere in considera-
zio-ne tutte le parti del ciclo di lavoro (per esempio, i
tempi in cui l'attrezzo elettrico rimane spento, e quelli in
cui, è acceso, ma in assenza di carico).
8. Montaggio ed azionamento
m
Attenzione!
Prima della messa in funzione è obbligatorio mon-
tare completamente il prodotto!
• Aprite l'imballaggio e togliete con cautela l'apparec-
chio dalla confezione.
• Togliete il materiale d'imballaggio e anche i fermi di
trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessory non pre-
sentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio fino alla sca-
denza della garanzia.
m ATTENZIONE!
L'apparecchio e il materiale d'imballaggio non sono
giocattoli! I bambini non devono giocare con sac-
chetti di plastica, film e piccoli pezzi! Sussiste peri-
colo di ingerimento e soffocamento!
L´apparecchio deve venire installato in modo stabile,
cioè deve venire avvitato su un banco di lavoro o su un
basamento solido. A questo scopo ci sono dei fori nella
base dell´apparecchio.
• Il tavolo deve essere montato correttamente
• Prima della messa in esercizio tutte le coperture ed
i dispositivi di sicurezza devono essere montati re-
golarmente.
• Il nastro della sega deve poter scorrere liberamente.
• Se si tratta di pezzi di legno già lavorati fate atten-
zione ai corpi estranei come ad es. chiodi o viti ecc.
• Prima di azionare l'interruttore di ON/OFF accerta-
tevi che la sega sia montata correttamente e che le
parti mobili siano facile da azionare.
60 | IT
• Prima di inserire la spina nella presa di corrente as-
sicuratevi che i dati sulla targhetta corrispondano a
quelli della fonte di alimentazione.
Attrezzi per il montaggio
• 1 chiave a bocca SW 10/13
8.1 Montaggio del telaio di base (fig. B + C + D)
Pezzi di montaggio:
• 4 gambe del telaio (a)
• Barre del telaio inferiori : 2 lunghe (b) + 2 corte (c)
• Barre del telaio superiori : 2 lunghe (d) + 2 corte (e)
• 4 piedini in gomma (f), 4 rondelle M8, 4 dadi M8
• Pezzi di fissaggio (24 viti di chiusura M8x16, 4 viti
con testa esagonale M8x45, 32 rondelle M8, 28 dadi
M8, 4 anelli di sicurezza M8)
• 2 ruote con relativo supporto (g) (2 viti di chiusura
M8x20, 2 rondelle da 8, 2 dadi di arresto M8).
• Durante il montaggio serrare leggermente a mano
tutte le viti.
• Avvitare 4 piedini in gomma alle gambe del telaio.
• Fissare ogni barra del telaio inferiore (b + c) alle
gambe del telaio (a) con 2 viti di chiusura M8 x 16, 2
rondelle e 2 dadi.
• Fissare quindi ognuna delle barre del telaio superiori (d
+ e) con 4 viti di chiusura M8 x 16, 4 rondelle e 4 dadi
alle gambe del telaio (a) come illustrato nella figura C.
• Montare entrambe le ruote con relativo supporto (g)
con 2 viti di chiusura M8x20, 2 rondelle da 8, 2 dadi
di arresto M8 (fig. C + D)
• Disporre del cartone dietro alla macchina e ribaltar-
la con attenzione all'indietro fino ad appoggiarla sul
telaio.
• Inserire il telaio montato (fig. C) sotto alla piastra di
base della sega a nastro e avvitarlo a mano con 4
viti con testa esagonale M8x45, 8 rondelle e 4 anelli
di sicurezza nonché 4 dadi.
• Appoggiare la macchina con il telaio di base su una
superficie piana e stringere a fondo tutte le viti.
8.2 Montaggio del piano del tavolo, (fig. E - J)
• Collocare l'inserto del tavolo (h) nell'apposita cavità del
tavolo della sega (7) (fig. E). (Per la sostituzione smon-
tare il tavolo della sega procedendo in ordine inverso.)
• Inserire la lama della sega a nastro attraverso la
fessura del tavolo della sega. Collocare il piano di
lavoro sull'attacco sottopiano in modo tale da far
passare la vite di fissaggio (i) attraverso il supporto
(j) (fig. F + G).
• Avvitare a fondo il piano di lavoro con il dado ad alet-
te (k) (fig. E + H).
