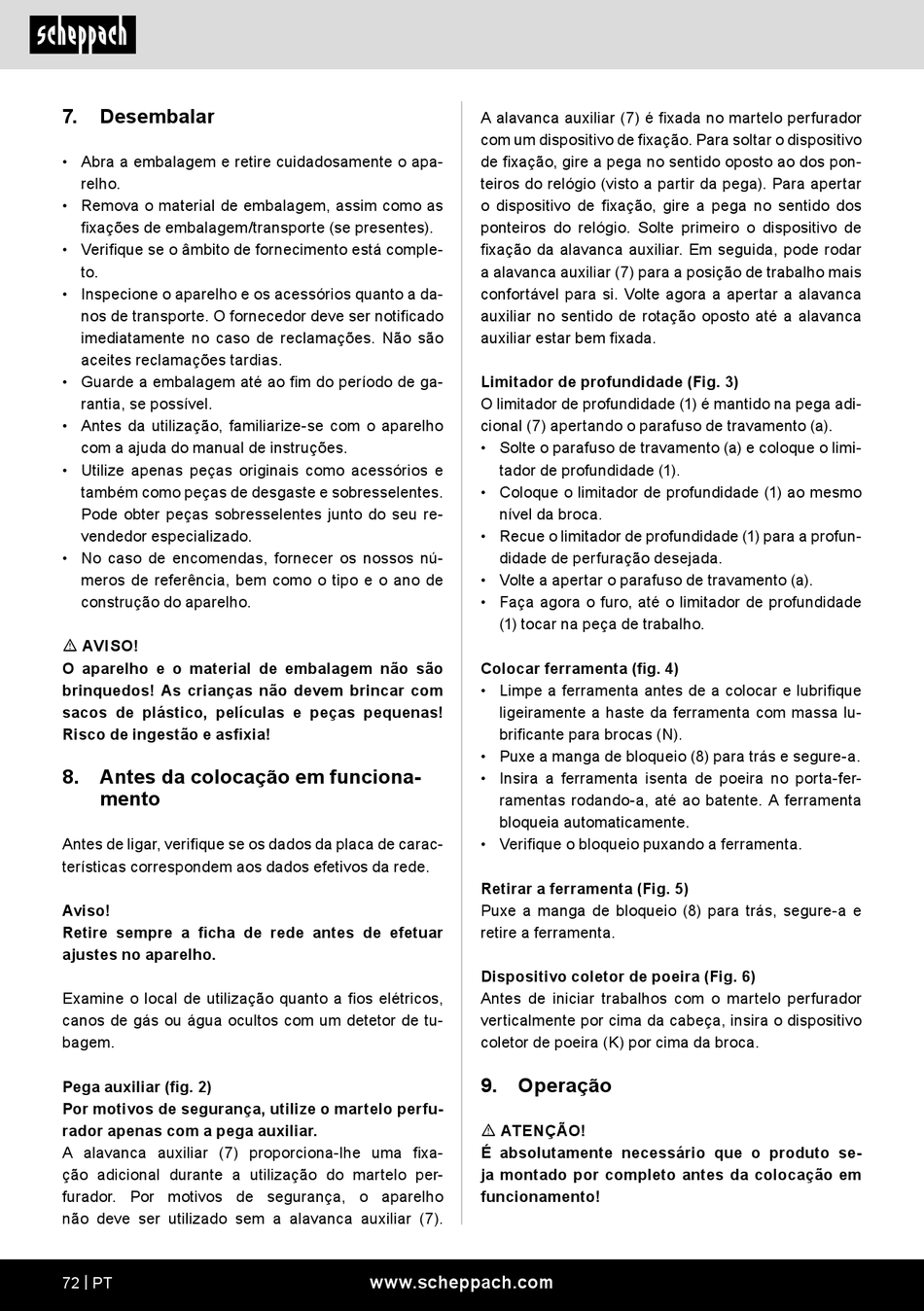

7.
Desembalar
• Abra a embalagem e retire cuidadosamente o apa-
relho.
• Remova o material de embalagem, assim como as
fixações de embalagem/transporte (se presentes).
• Verifique se o âmbito de fornecimento está comple-
to.
• Inspecione o aparelho e os acessórios quanto a da-
nos de transporte. O fornecedor deve ser notificado
imediatamente no caso de reclamações. Não são
aceites reclamações tardias.
• Guarde a embalagem até ao fim do período de ga-
rantia, se possível.
• Antes da utilização, familiarize-se com o aparelho
com a ajuda do manual de instruções.
• Utilize apenas peças originais como acessórios e
também como peças de desgaste e sobresselentes.
Pode obter peças sobresselentes junto do seu re-
vendedor especializado.
• No caso de encomendas, fornecer os nossos nú-
meros de referência, bem como o tipo e o ano de
construção do aparelho.
m AVISO!
O aparelho e o material de embalagem não são
brinquedos! As crianças não devem brincar com
sacos de plástico, películas e peças pequenas!
Risco de ingestão e asfixia!
8. Antes da colocação em funciona-
mento
Antes de ligar, verifique se os dados da placa de carac-
terísticas correspondem aos dados efetivos da rede.
Aviso!
Retire sempre a ficha de rede antes de efetuar
ajustes no aparelho.
Examine o local de utilização quanto a fios elétricos,
canos de gás ou água ocultos com um detetor de tu-
bagem.
Pega auxiliar (fig. 2)
Por motivos de segurança, utilize o martelo perfu-
rador apenas com a pega auxiliar.
A alavanca auxiliar (7) proporciona-lhe uma fixa-
ção adicional durante a utilização do martelo per-
furador. Por motivos de segurança, o aparelho
não deve ser utilizado sem a alavanca auxiliar (7).
72 | PT
A alavanca auxiliar (7) é fixada no martelo perfurador
com um dispositivo de fixação. Para soltar o dispositivo
de fixação, gire a pega no sentido oposto ao dos pon-
teiros do relógio (visto a partir da pega). Para apertar
o dispositivo de fixação, gire a pega no sentido dos
ponteiros do relógio. Solte primeiro o dispositivo de
fixação da alavanca auxiliar. Em seguida, pode rodar
a alavanca auxiliar (7) para a posição de trabalho mais
confortável para si. Volte agora a apertar a alavanca
auxiliar no sentido de rotação oposto até a alavanca
auxiliar estar bem fixada.
Limitador de profundidade (Fig. 3)
O limitador de profundidade (1) é mantido na pega adi-
cional (7) apertando o parafuso de travamento (a).
• Solte o parafuso de travamento (a) e coloque o limi-
tador de profundidade (1).
• Coloque o limitador de profundidade (1) ao mesmo
nível da broca.
• Recue o limitador de profundidade (1) para a profun-
didade de perfuração desejada.
• Volte a apertar o parafuso de travamento (a).
• Faça agora o furo, até o limitador de profundidade
(1) tocar na peça de trabalho.
Colocar ferramenta (fig. 4)
• Limpe a ferramenta antes de a colocar e lubrifique
ligeiramente a haste da ferramenta com massa lu-
brificante para brocas (N).
• Puxe a manga de bloqueio (8) para trás e segure-a.
• Insira a ferramenta isenta de poeira no porta-fer-
ramentas rodando-a, até ao batente. A ferramenta
bloqueia automaticamente.
• Verifique o bloqueio puxando a ferramenta.
Retirar a ferramenta (Fig. 5)
Puxe a manga de bloqueio (8) para trás, segure-a e
retire a ferramenta.
Dispositivo coletor de poeira (Fig. 6)
Antes de iniciar trabalhos com o martelo perfurador
verticalmente por cima da cabeça, insira o dispositivo
coletor de poeira (K) por cima da broca.
9.
Operação
m ATENÇÃO!
É absolutamente necessário que o produto se-
ja montado por completo antes da colocação em
funcionamento!
www.scheppach.com
