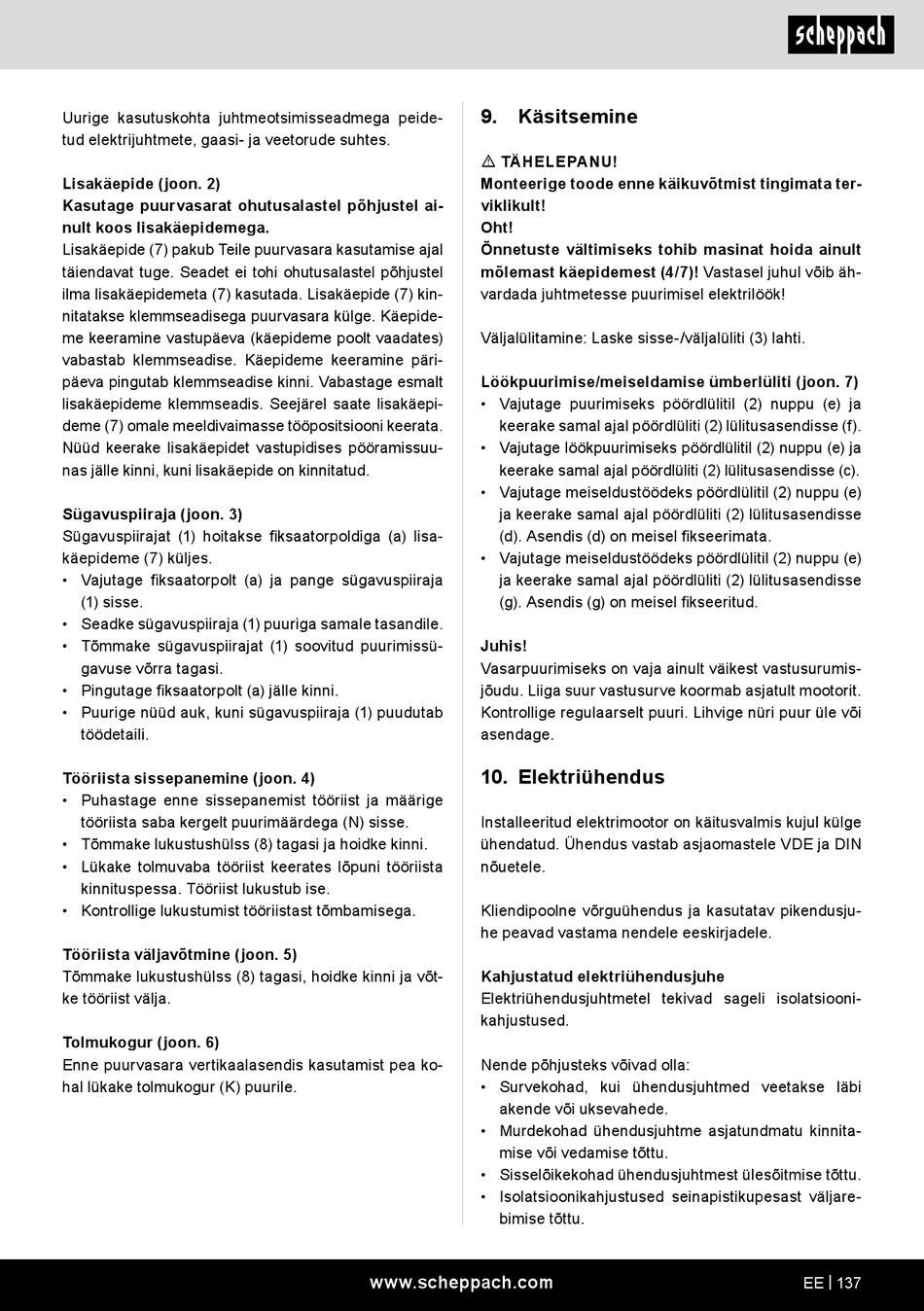

Uurige kasutuskohta juhtmeotsimisseadmega peide-
tud elektrijuhtmete, gaasi- ja veetorude suhtes.
Lisakäepide (joon. 2)
Kasutage puurvasarat ohutusalastel põhjustel ai-
nult koos lisakäepidemega.
Lisakäepide (7) pakub Teile puurvasara kasutamise ajal
täiendavat tuge. Seadet ei tohi ohutusalastel põhjustel
ilma lisakäepidemeta (7) kasutada. Lisakäepide (7) kin-
nitatakse klemmseadisega puurvasara külge. Käepide-
me keeramine vastupäeva (käepideme poolt vaadates)
vabastab klemmseadise. Käepideme keeramine päri-
päeva pingutab klemmseadise kinni. Vabastage esmalt
lisakäepideme klemmseadis. Seejärel saate lisakäepi-
deme (7) omale meeldivaimasse tööpositsiooni keerata.
Nüüd keerake lisakäepidet vastupidises pööramissuu-
nas jälle kinni, kuni lisakäepide on kinnitatud.
Sügavuspiiraja (joon. 3)
Sügavuspiirajat (1) hoitakse fiksaatorpoldiga (a) lisa-
käepideme (7) küljes.
• Vajutage fiksaatorpolt (a) ja pange sügavuspiiraja
(1) sisse.
• Seadke sügavuspiiraja (1) puuriga samale tasandile.
• Tõmmake sügavuspiirajat (1) soovitud puurimissü-
gavuse võrra tagasi.
• Pingutage fiksaatorpolt (a) jälle kinni.
• Puurige nüüd auk, kuni sügavuspiiraja (1) puudutab
töödetaili.
Tööriista sissepanemine (joon. 4)
• Puhastage enne sissepanemist tööriist ja määrige
tööriista saba kergelt puurimäärdega (N) sisse.
• Tõmmake lukustushülss (8) tagasi ja hoidke kinni.
• Lükake tolmuvaba tööriist keerates lõpuni tööriista
kinnituspessa. Tööriist lukustub ise.
• Kontrollige lukustumist tööriistast tõmbamisega.
Tööriista väljavõtmine (joon. 5)
Tõmmake lukustushülss (8) tagasi, hoidke kinni ja võt-
ke tööriist välja.
Tolmukogur (joon. 6)
Enne puurvasara vertikaalasendis kasutamist pea ko-
hal lükake tolmukogur (K) puurile.
9.
Käsitsemine
m TÄHELEPANU!
Monteerige toode enne käikuvõtmist tingimata ter-
viklikult!
Oht!
Õnnetuste vältimiseks tohib masinat hoida ainult
mõlemast käepidemest (4/7)! Vastasel juhul võib äh-
vardada juhtmetesse puurimisel elektrilöök!
Väljalülitamine: Laske sisse-/väljalüliti (3) lahti.
Löökpuurimise/meiseldamise ümberlüliti (joon. 7)
• Vajutage puurimiseks pöördlülitil (2) nuppu (e) ja
keerake samal ajal pöördlüliti (2) lülitusasendisse (f).
• Vajutage löökpuurimiseks pöördlülitil (2) nuppu (e) ja
keerake samal ajal pöördlüliti (2) lülitusasendisse (c).
• Vajutage meiseldustöödeks pöördlülitil (2) nuppu (e)
ja keerake samal ajal pöördlüliti (2) lülitusasendisse
(d). Asendis (d) on meisel fikseerimata.
• Vajutage meiseldustöödeks pöördlülitil (2) nuppu (e)
ja keerake samal ajal pöördlüliti (2) lülitusasendisse
(g). Asendis (g) on meisel fikseeritud.
Juhis!
Vasarpuurimiseks on vaja ainult väikest vastusurumis-
jõudu. Liiga suur vastusurve koormab asjatult mootorit.
Kontrollige regulaarselt puuri. Lihvige nüri puur üle või
asendage.
10. Elektriühendus
Installeeritud elektrimootor on käitusvalmis kujul külge
ühendatud. Ühendus vastab asjaomastele VDE ja DIN
nõuetele.
Kliendipoolne võrguühendus ja kasutatav pikendusju-
he peavad vastama nendele eeskirjadele.
Kahjustatud elektriühendusjuhe
Elektriühendusjuhtmetel tekivad sageli isolatsiooni-
kahjustused.
Nende põhjusteks võivad olla:
• Survekohad, kui ühendusjuhtmed veetakse läbi
akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnita-
mise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.
• Isolatsioonikahjustused seinapistikupesast väljare-
bimise tõttu.
www.scheppach.com
EE | 137
