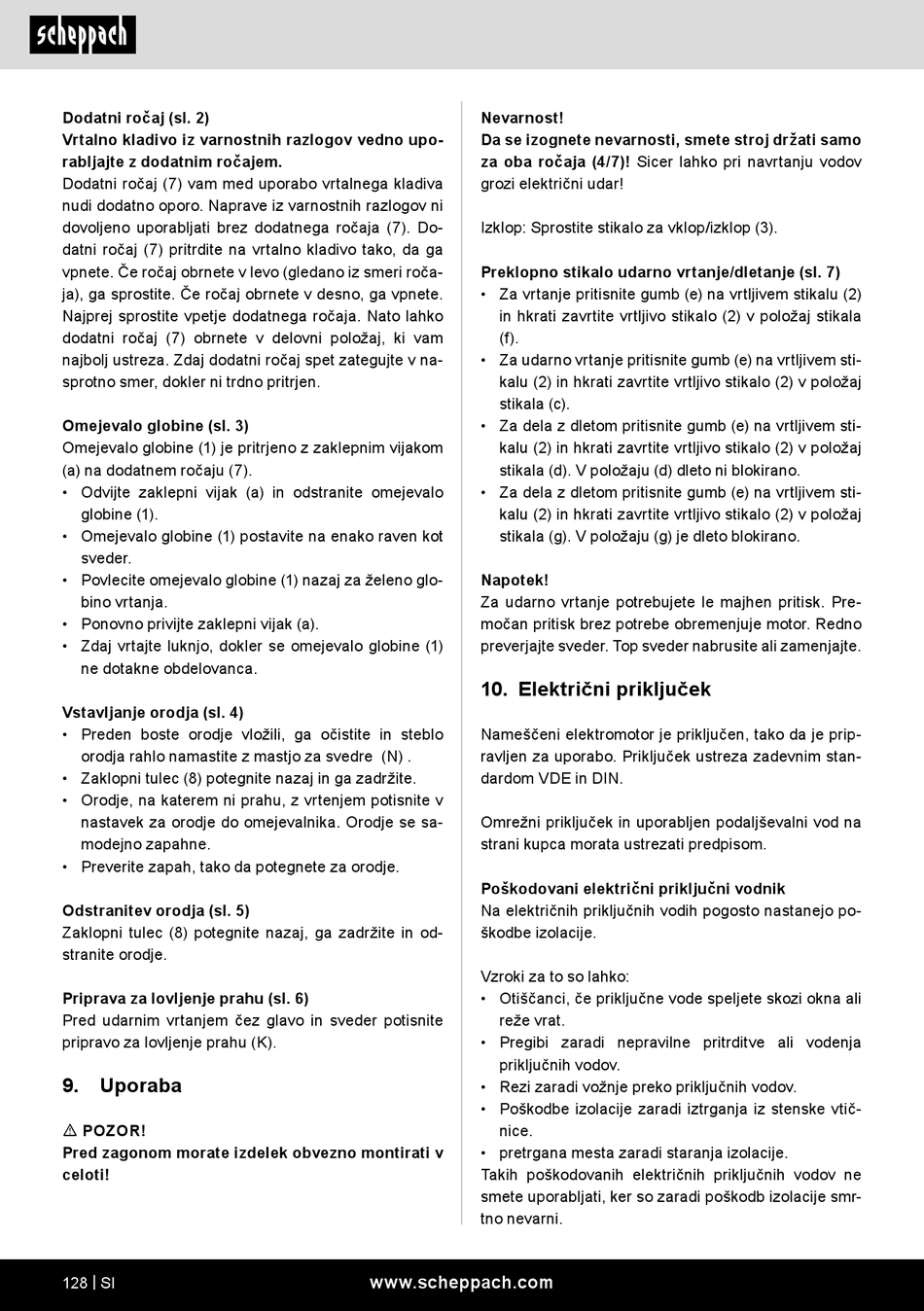

Dodatni ročaj (sl. 2)
Vrtalno kladivo iz varnostnih razlogov vedno upo-
rabljajte z dodatnim ročajem.
Dodatni ročaj (7) vam med uporabo vrtalnega kladiva
nudi dodatno oporo. Naprave iz varnostnih razlogov ni
dovoljeno uporabljati brez dodatnega ročaja (7). Do-
datni ročaj (7) pritrdite na vrtalno kladivo tako, da ga
vpnete. Če ročaj obrnete v levo (gledano iz smeri roča-
ja), ga sprostite. Če ročaj obrnete v desno, ga vpnete.
Najprej sprostite vpetje dodatnega ročaja. Nato lahko
dodatni ročaj (7) obrnete v delovni položaj, ki vam
najbolj ustreza. Zdaj dodatni ročaj spet zategujte v na-
sprotno smer, dokler ni trdno pritrjen.
Omejevalo globine (sl. 3)
Omejevalo globine (1) je pritrjeno z zaklepnim vijakom
(a) na dodatnem ročaju (7).
• Odvijte zaklepni vijak (a) in odstranite omejevalo
globine (1).
• Omejevalo globine (1) postavite na enako raven kot
sveder.
• Povlecite omejevalo globine (1) nazaj za želeno glo-
bino vrtanja.
• Ponovno privijte zaklepni vijak (a).
• Zdaj vrtajte luknjo, dokler se omejevalo globine (1)
ne dotakne obdelovanca.
Vstavljanje orodja (sl. 4)
• Preden boste orodje vložili, ga očistite in steblo
orodja rahlo namastite z mastjo za svedre (N) .
• Zaklopni tulec (8) potegnite nazaj in ga zadržite.
• Orodje, na katerem ni prahu, z vrtenjem potisnite v
nastavek za orodje do omejevalnika. Orodje se sa-
modejno zapahne.
• Preverite zapah, tako da potegnete za orodje.
Odstranitev orodja (sl. 5)
Zaklopni tulec (8) potegnite nazaj, ga zadržite in od-
stranite orodje.
Priprava za lovljenje prahu (sl. 6)
Pred udarnim vrtanjem čez glavo in sveder potisnite
pripravo za lovljenje prahu (K).
9.
Uporaba
m POZOR!
Pred zagonom morate izdelek obvezno montirati v
celoti!
128 | SI
Nevarnost!
Da se izognete nevarnosti, smete stroj držati samo
za oba ročaja (4/7)! Sicer lahko pri navrtanju vodov
grozi električni udar!
Izklop: Sprostite stikalo za vklop/izklop (3).
Preklopno stikalo udarno vrtanje/dletanje (sl. 7)
• Za vrtanje pritisnite gumb (e) na vrtljivem stikalu (2)
in hkrati zavrtite vrtljivo stikalo (2) v položaj stikala
(f).
• Za udarno vrtanje pritisnite gumb (e) na vrtljivem sti-
kalu (2) in hkrati zavrtite vrtljivo stikalo (2) v položaj
stikala (c).
• Za dela z dletom pritisnite gumb (e) na vrtljivem sti-
kalu (2) in hkrati zavrtite vrtljivo stikalo (2) v položaj
stikala (d). V položaju (d) dleto ni blokirano.
• Za dela z dletom pritisnite gumb (e) na vrtljivem sti-
kalu (2) in hkrati zavrtite vrtljivo stikalo (2) v položaj
stikala (g). V položaju (g) je dleto blokirano.
Napotek!
Za udarno vrtanje potrebujete le majhen pritisk. Pre-
močan pritisk brez potrebe obremenjuje motor. Redno
preverjajte sveder. Top sveder nabrusite ali zamenjajte.
10. Električni priključek
Nameščeni elektromotor je priključen, tako da je prip-
ravljen za uporabo. Priključek ustreza zadevnim stan-
dardom VDE in DIN.
Omrežni priključek in uporabljen podaljševalni vod na
strani kupca morata ustrezati predpisom.
Poškodovani električni priključni vodnik
Na električnih priključnih vodih pogosto nastanejo po-
škodbe izolacije.
Vzroki za to so lahko:
• Otiščanci, če priključne vode speljete skozi okna ali
reže vrat.
• Pregibi zaradi nepravilne pritrditve ali vodenja
priključnih vodov.
• Rezi zaradi vožnje preko priključnih vodov.
• Poškodbe izolacije zaradi iztrganja iz stenske vtič-
nice.
• pretrgana mesta zaradi staranja izolacije.
Takih poškodovanih električnih priključnih vodov ne
smete uporabljati, ker so zaradi poškodb izolacije smr-
tno nevarni.
www.scheppach.com
