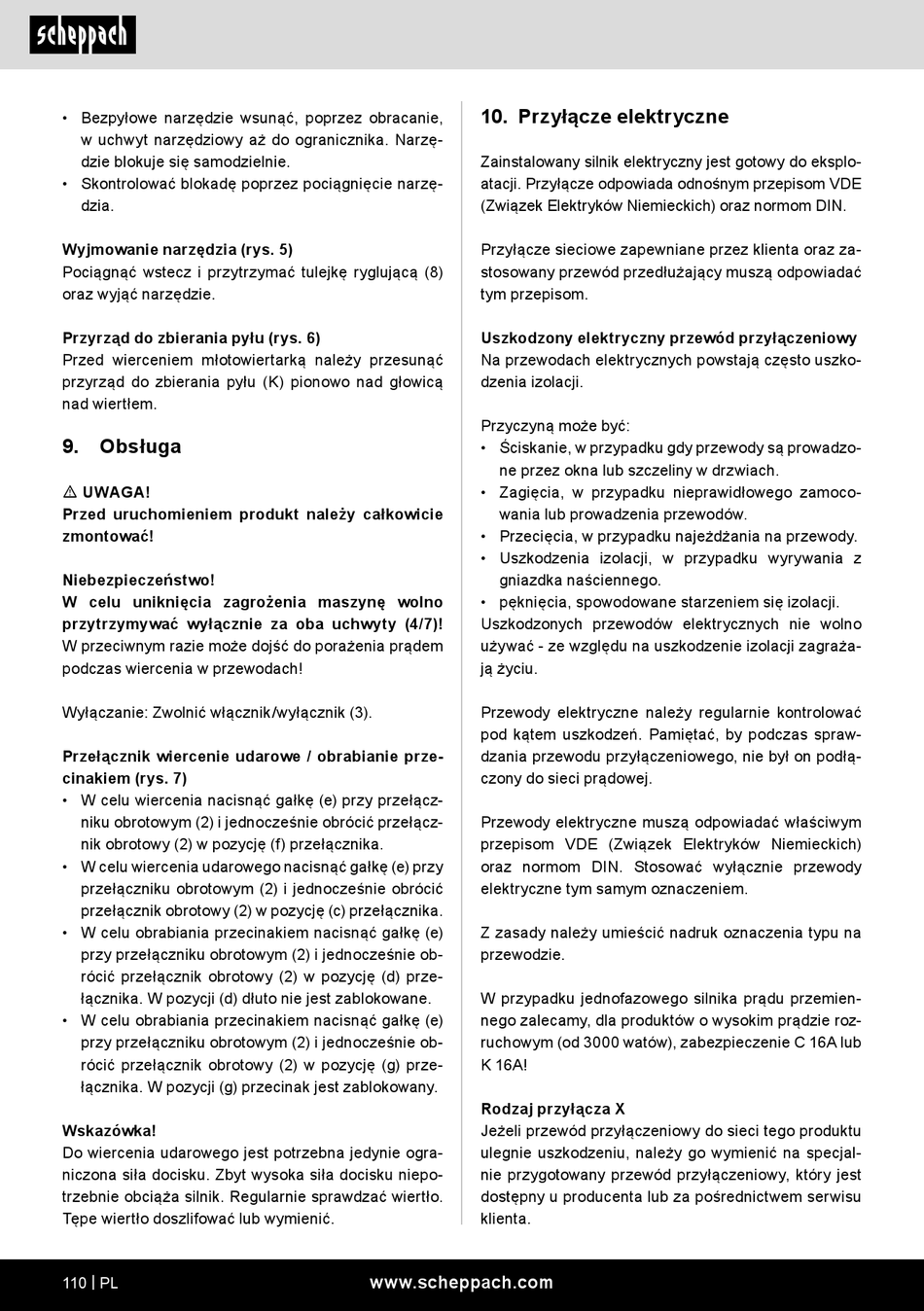

• Bezpyłowe narzędzie wsunąć, poprzez obracanie,
w uchwyt narzędziowy aż do ogranicznika. Narzę-
dzie blokuje się samodzielnie.
• Skontrolować blokadę poprzez pociągnięcie narzę-
dzia.
Wyjmowanie narzędzia (rys. 5)
Pociągnąć wstecz i przytrzymać tulejkę ryglującą (8)
oraz wyjąć narzędzie.
Przyrząd do zbierania pyłu (rys. 6)
Przed wierceniem młotowiertarką należy przesunąć
przyrząd do zbierania pyłu (K) pionowo nad głowicą
nad wiertłem.
9.
Obsługa
m UWAGA!
Przed uruchomieniem produkt należy całkowicie
zmontować!
Niebezpieczeństwo!
W celu uniknięcia zagrożenia maszynę wolno
przytrzymywać wyłącznie za oba uchwyty (4/7)!
W przeciwnym razie może dojść do porażenia prądem
podczas wiercenia w przewodach!
Wyłączanie: Zwolnić włącznik/wyłącznik (3).
Przełącznik wiercenie udarowe / obrabianie prze-
cinakiem (rys. 7)
• W celu wiercenia nacisnąć gałkę (e) przy przełącz-
niku obrotowym (2) i jednocześnie obrócić przełącz-
nik obrotowy (2) w pozycję (f) przełącznika.
• W celu wiercenia udarowego nacisnąć gałkę (e) przy
przełączniku obrotowym (2) i jednocześnie obrócić
przełącznik obrotowy (2) w pozycję (c) przełącznika.
• W celu obrabiania przecinakiem nacisnąć gałkę (e)
przy przełączniku obrotowym (2) i jednocześnie ob-
rócić przełącznik obrotowy (2) w pozycję (d) prze-
łącznika. W pozycji (d) dłuto nie jest zablokowane.
• W celu obrabiania przecinakiem nacisnąć gałkę (e)
przy przełączniku obrotowym (2) i jednocześnie ob-
rócić przełącznik obrotowy (2) w pozycję (g) prze-
łącznika. W pozycji (g) przecinak jest zablokowany.
Wskazówka!
Do wiercenia udarowego jest potrzebna jedynie ogra-
niczona siła docisku. Zbyt wysoka siła docisku niepo-
trzebnie obciąża silnik. Regularnie sprawdzać wiertło.
Tępe wiertło doszlifować lub wymienić.
110 | PL
10. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do eksplo-
atacji. Przyłącze odpowiada odnośnym przepisom VDE
(Związek Elektryków Niemieckich) oraz normom DIN.
Przyłącze sieciowe zapewniane przez klienta oraz za-
stosowany przewód przedłużający muszą odpowiadać
tym przepisom.
Uszkodzony elektryczny przewód przyłączeniowy
Na przewodach elektrycznych powstają często uszko-
dzenia izolacji.
Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowadzo-
ne przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-
wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z
gniazdka naściennego.
• pęknięcia, spowodowane starzeniem się izolacji.
Uszkodzonych przewodów elektrycznych nie wolno
używać - ze względu na uszkodzenie izolacji zagraża-
ją życiu.
Przewody elektryczne należy regularnie kontrolować
pod kątem uszkodzeń. Pamiętać, by podczas spraw-
dzania przewodu przyłączeniowego, nie był on podłą-
czony do sieci prądowej.
Przewody elektryczne muszą odpowiadać właściwym
przepisom VDE (Związek Elektryków Niemieckich)
oraz normom DIN. Stosować wyłącznie przewody
elektryczne tym samym oznaczeniem.
Z zasady należy umieścić nadruk oznaczenia typu na
przewodzie.
W przypadku jednofazowego silnika prądu przemien-
nego zalecamy, dla produktów o wysokim prądzie roz-
ruchowym (od 3000 watów), zabezpieczenie C 16A lub
K 16A!
Rodzaj przyłącza X
Jeżeli przewód przyłączeniowy do sieci tego produktu
ulegnie uszkodzeniu, należy go wymienić na specjal-
nie przygotowany przewód przyłączeniowy, który jest
dostępny u producenta lub za pośrednictwem serwisu
klienta.
www.scheppach.com
