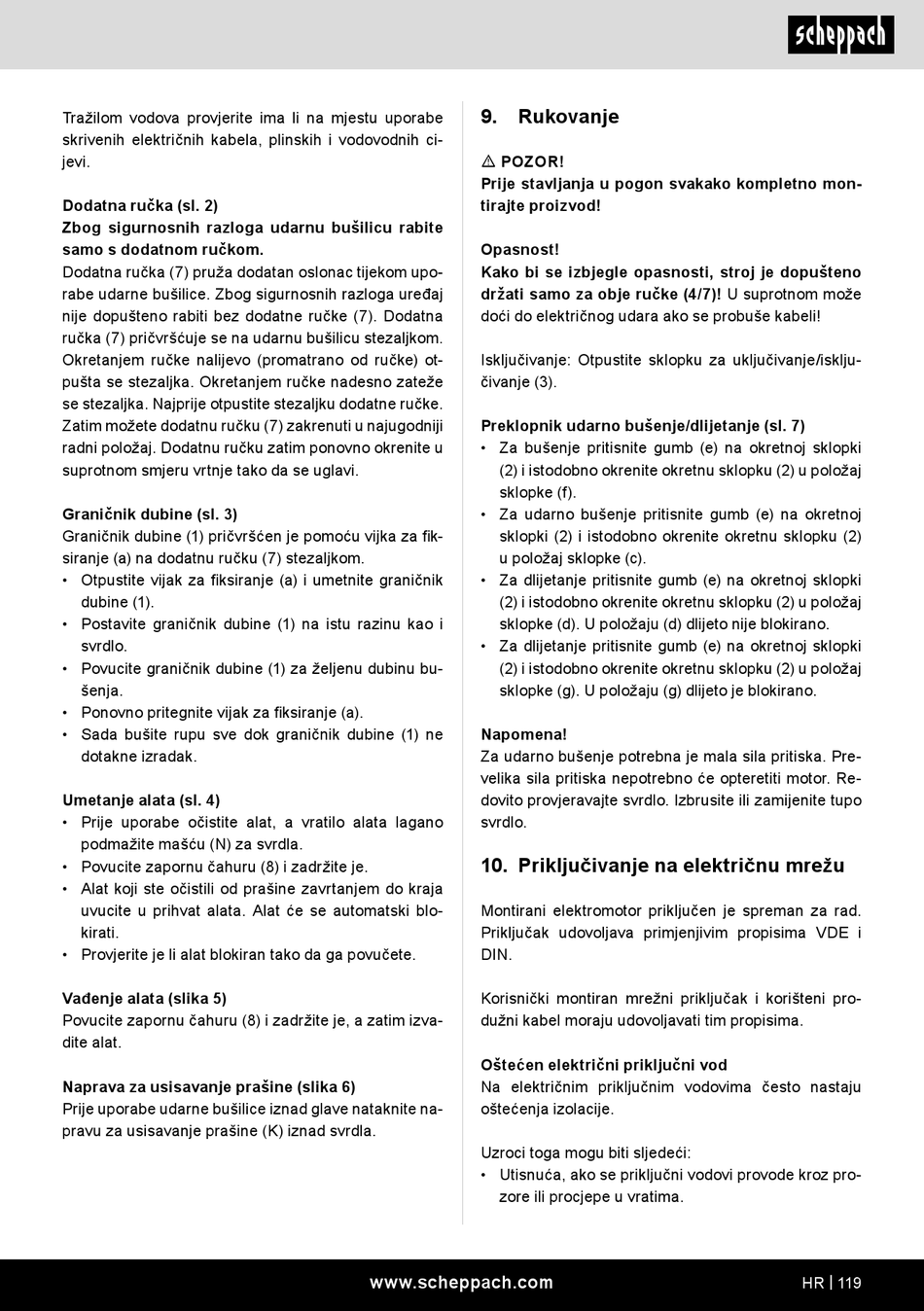

Tražilom vodova provjerite ima li na mjestu uporabe
skrivenih električnih kabela, plinskih i vodovodnih ci-
jevi.
Dodatna ručka (sl. 2)
Zbog sigurnosnih razloga udarnu bušilicu rabite
samo s dodatnom ručkom.
Dodatna ručka (7) pruža dodatan oslonac tijekom upo-
rabe udarne bušilice. Zbog sigurnosnih razloga uređaj
nije dopušteno rabiti bez dodatne ručke (7). Dodatna
ručka (7) pričvršćuje se na udarnu bušilicu stezaljkom.
Okretanjem ručke nalijevo (promatrano od ručke) ot-
pušta se stezaljka. Okretanjem ručke nadesno zateže
se stezaljka. Najprije otpustite stezaljku dodatne ručke.
Zatim možete dodatnu ručku (7) zakrenuti u najugodniji
radni položaj. Dodatnu ručku zatim ponovno okrenite u
suprotnom smjeru vrtnje tako da se uglavi.
Graničnik dubine (sl. 3)
Graničnik dubine (1) pričvršćen je pomoću vijka za fik-
siranje (a) na dodatnu ručku (7) stezaljkom.
• Otpustite vijak za fiksiranje (a) i umetnite graničnik
dubine (1).
• Postavite graničnik dubine (1) na istu razinu kao i
svrdlo.
• Povucite graničnik dubine (1) za željenu dubinu bu-
šenja.
• Ponovno pritegnite vijak za fiksiranje (a).
• Sada bušite rupu sve dok graničnik dubine (1) ne
dotakne izradak.
Umetanje alata (sl. 4)
• Prije uporabe očistite alat, a vratilo alata lagano
podmažite mašću (N) za svrdla.
• Povucite zapornu čahuru (8) i zadržite je.
• Alat koji ste očistili od prašine zavrtanjem do kraja
uvucite u prihvat alata. Alat će se automatski blo-
kirati.
• Provjerite je li alat blokiran tako da ga povučete.
Vađenje alata (slika 5)
Povucite zapornu čahuru (8) i zadržite je, a zatim izva-
dite alat.
Naprava za usisavanje prašine (slika 6)
Prije uporabe udarne bušilice iznad glave nataknite na-
pravu za usisavanje prašine (K) iznad svrdla.
9.
Rukovanje
m POZOR!
Prije stavljanja u pogon svakako kompletno mon-
tirajte proizvod!
Opasnost!
Kako bi se izbjegle opasnosti, stroj je dopušteno
držati samo za obje ručke (4/7)! U suprotnom može
doći do električnog udara ako se probuše kabeli!
Isključivanje: Otpustite sklopku za uključivanje/isklju-
čivanje (3).
Preklopnik udarno bušenje/dlijetanje (sl. 7)
• Za bušenje pritisnite gumb (e) na okretnoj sklopki
(2) i istodobno okrenite okretnu sklopku (2) u položaj
sklopke (f).
• Za udarno bušenje pritisnite gumb (e) na okretnoj
sklopki (2) i istodobno okrenite okretnu sklopku (2)
u položaj sklopke (c).
• Za dlijetanje pritisnite gumb (e) na okretnoj sklopki
(2) i istodobno okrenite okretnu sklopku (2) u položaj
sklopke (d). U položaju (d) dlijeto nije blokirano.
• Za dlijetanje pritisnite gumb (e) na okretnoj sklopki
(2) i istodobno okrenite okretnu sklopku (2) u položaj
sklopke (g). U položaju (g) dlijeto je blokirano.
Napomena!
Za udarno bušenje potrebna je mala sila pritiska. Pre-
velika sila pritiska nepotrebno će opteretiti motor. Re-
dovito provjeravajte svrdlo. Izbrusite ili zamijenite tupo
svrdlo.
10. Priključivanje na električnu mrežu
Montirani elektromotor priključen je spreman za rad.
Priključak udovoljava primjenjivim propisima VDE i
DIN.
Korisnički montiran mrežni priključak i korišteni pro-
dužni kabel moraju udovoljavati tim propisima.
Oštećen električni priključni vod
Na električnim priključnim vodovima često nastaju
oštećenja izolacije.
Uzroci toga mogu biti sljedeći:
• Utisnuća, ako se priključni vodovi provode kroz pro-
zore ili procjepe u vratima.
www.scheppach.com
HR | 119
