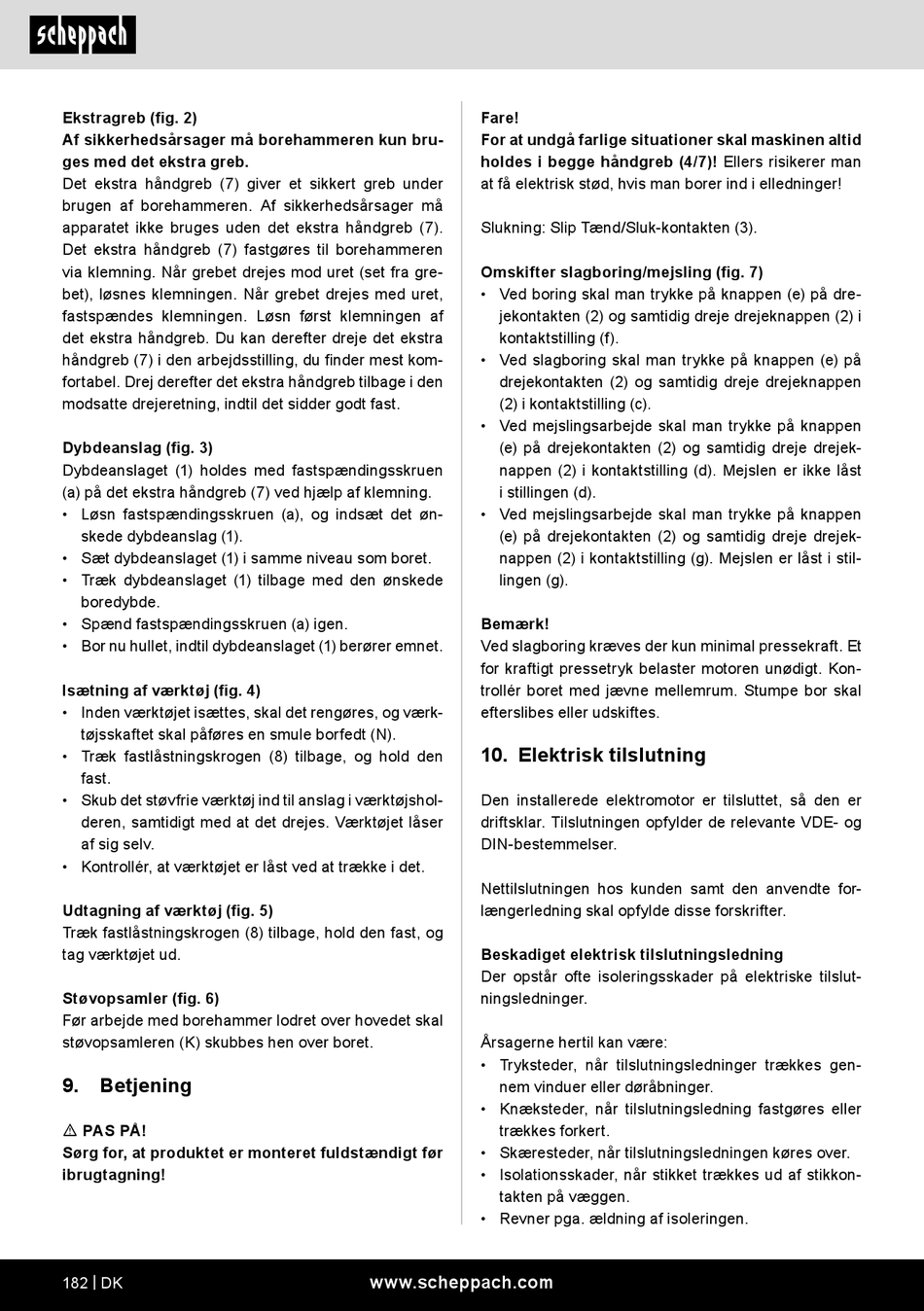

Scheppach DH1500Plus Originalbetriebsanleitung Seite 182

Ekstragreb (fig. 2)
Af sikkerhedsårsager må borehammeren kun bru-
ges med det ekstra greb.
Det ekstra håndgreb (7) giver et sikkert greb under
brugen af borehammeren. Af sikkerhedsårsager må
apparatet ikke bruges uden det ekstra håndgreb (7).
Det ekstra håndgreb (7) fastgøres til borehammeren
via klemning. Når grebet drejes mod uret (set fra gre-
bet), løsnes klemningen. Når grebet drejes med uret,
fastspændes klemningen. Løsn først klemningen af
det ekstra håndgreb. Du kan derefter dreje det ekstra
håndgreb (7) i den arbejdsstilling, du finder mest kom-
fortabel. Drej derefter det ekstra håndgreb tilbage i den
modsatte drejeretning, indtil det sidder godt fast.
Dybdeanslag (fig. 3)
Dybdeanslaget (1) holdes med fastspændingsskruen
(a) på det ekstra håndgreb (7) ved hjælp af klemning.
• Løsn fastspændingsskruen (a), og indsæt det øn-
skede dybdeanslag (1).
• Sæt dybdeanslaget (1) i samme niveau som boret.
• Træk dybdeanslaget (1) tilbage med den ønskede
boredybde.
• Spænd fastspændingsskruen (a) igen.
• Bor nu hullet, indtil dybdeanslaget (1) berører emnet.
Isætning af værktøj (fig. 4)
• Inden værktøjet isættes, skal det rengøres, og værk-
tøjsskaftet skal påføres en smule borfedt (N).
• Træk fastlåstningskrogen (8) tilbage, og hold den
fast.
• Skub det støvfrie værktøj ind til anslag i værktøjshol-
deren, samtidigt med at det drejes. Værktøjet låser
af sig selv.
• Kontrollér, at værktøjet er låst ved at trække i det.
Udtagning af værktøj (fig. 5)
Træk fastlåstningskrogen (8) tilbage, hold den fast, og
tag værktøjet ud.
Støvopsamler (fig. 6)
Før arbejde med borehammer lodret over hovedet skal
støvopsamleren (K) skubbes hen over boret.
9. Betjening
m PAS PÅ!
Sørg for, at produktet er monteret fuldstændigt før
ibrugtagning!
182 | DK
Fare!
For at undgå farlige situationer skal maskinen altid
holdes i begge håndgreb (4/7)! Ellers risikerer man
at få elektrisk stød, hvis man borer ind i elledninger!
Slukning: Slip Tænd/Sluk-kontakten (3).
Omskifter slagboring/mejsling (fig. 7)
• Ved boring skal man trykke på knappen (e) på dre-
jekontakten (2) og samtidig dreje drejeknappen (2) i
kontaktstilling (f).
• Ved slagboring skal man trykke på knappen (e) på
drejekontakten (2) og samtidig dreje drejeknappen
(2) i kontaktstilling (c).
• Ved mejslingsarbejde skal man trykke på knappen
(e) på drejekontakten (2) og samtidig dreje drejek-
nappen (2) i kontaktstilling (d). Mejslen er ikke låst
i stillingen (d).
• Ved mejslingsarbejde skal man trykke på knappen
(e) på drejekontakten (2) og samtidig dreje drejek-
nappen (2) i kontaktstilling (g). Mejslen er låst i stil-
lingen (g).
Bemærk!
Ved slagboring kræves der kun minimal pressekraft. Et
for kraftigt pressetryk belaster motoren unødigt. Kon-
trollér boret med jævne mellemrum. Stumpe bor skal
efterslibes eller udskiftes.
10. Elektrisk tilslutning
Den installerede elektromotor er tilsluttet, så den er
driftsklar. Tilslutningen opfylder de relevante VDE- og
DIN-bestemmelser.
Nettilslutningen hos kunden samt den anvendte for-
længerledning skal opfylde disse forskrifter.
Beskadiget elektrisk tilslutningsledning
Der opstår ofte isoleringsskader på elektriske tilslut-
ningsledninger.
Årsagerne hertil kan være:
• Tryksteder, når tilslutningsledninger trækkes gen-
nem vinduer eller døråbninger.
• Knæksteder, når tilslutningsledning fastgøres eller
trækkes forkert.
• Skæresteder, når tilslutningsledningen køres over.
• Isolationsskader, når stikket trækkes ud af stikkon-
takten på væggen.
• Revner pga. ældning af isoleringen.
