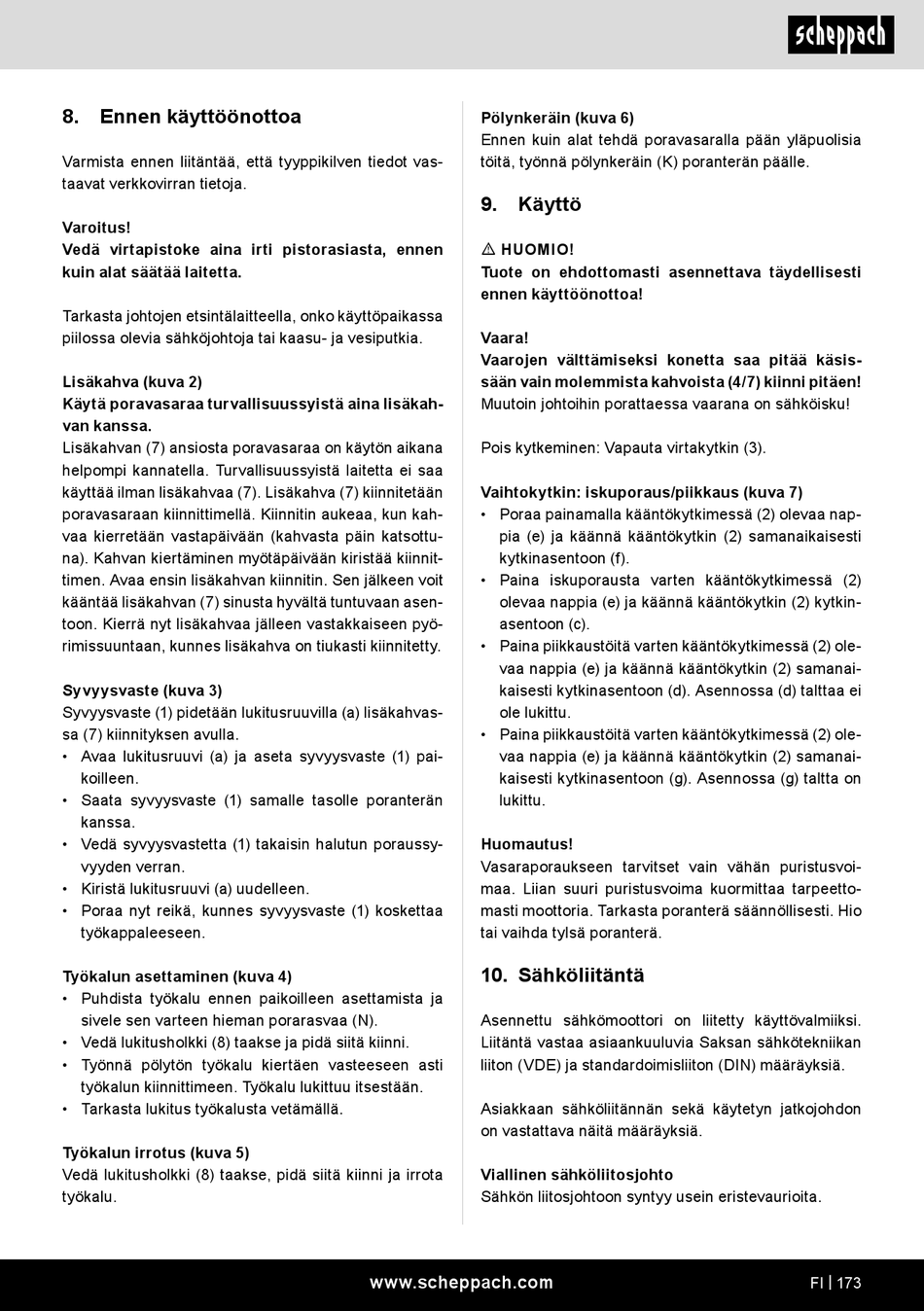

8. Ennen käyttöönottoa
Varmista ennen liitäntää, että tyyppikilven tiedot vas-
taavat verkkovirran tietoja.
Varoitus!
Vedä virtapistoke aina irti pistorasiasta, ennen
kuin alat säätää laitetta.
Tarkasta johtojen etsintälaitteella, onko käyttöpaikassa
piilossa olevia sähköjohtoja tai kaasu- ja vesiputkia.
Lisäkahva (kuva 2)
Käytä poravasaraa turvallisuussyistä aina lisäkah-
van kanssa.
Lisäkahvan (7) ansiosta poravasaraa on käytön aikana
helpompi kannatella. Turvallisuussyistä laitetta ei saa
käyttää ilman lisäkahvaa (7). Lisäkahva (7) kiinnitetään
poravasaraan kiinnittimellä. Kiinnitin aukeaa, kun kah-
vaa kierretään vastapäivään (kahvasta päin katsottu-
na). Kahvan kiertäminen myötäpäivään kiristää kiinnit-
timen. Avaa ensin lisäkahvan kiinnitin. Sen jälkeen voit
kääntää lisäkahvan (7) sinusta hyvältä tuntuvaan asen-
toon. Kierrä nyt lisäkahvaa jälleen vastakkaiseen pyö-
rimissuuntaan, kunnes lisäkahva on tiukasti kiinnitetty.
Syvyysvaste (kuva 3)
Syvyysvaste (1) pidetään lukitusruuvilla (a) lisäkahvas-
sa (7) kiinnityksen avulla.
• Avaa lukitusruuvi (a) ja aseta syvyysvaste (1) pai-
koilleen.
• Saata syvyysvaste (1) samalle tasolle poranterän
kanssa.
• Vedä syvyysvastetta (1) takaisin halutun poraussy-
vyyden verran.
• Kiristä lukitusruuvi (a) uudelleen.
• Poraa nyt reikä, kunnes syvyysvaste (1) koskettaa
työkappaleeseen.
Työkalun asettaminen (kuva 4)
• Puhdista työkalu ennen paikoilleen asettamista ja
sivele sen varteen hieman porarasvaa (N).
• Vedä lukitusholkki (8) taakse ja pidä siitä kiinni.
• Työnnä pölytön työkalu kiertäen vasteeseen asti
työkalun kiinnittimeen. Työkalu lukittuu itsestään.
• Tarkasta lukitus työkalusta vetämällä.
Työkalun irrotus (kuva 5)
Vedä lukitusholkki (8) taakse, pidä siitä kiinni ja irrota
työkalu.
Pölynkeräin (kuva 6)
Ennen kuin alat tehdä poravasaralla pään yläpuolisia
töitä, työnnä pölynkeräin (K) poranterän päälle.
9.
Käyttö
m HUOMIO!
Tuote on ehdottomasti asennettava täydellisesti
ennen käyttöönottoa!
Vaara!
Vaarojen välttämiseksi konetta saa pitää käsis-
sään vain molemmista kahvoista (4/7) kiinni pitäen!
Muutoin johtoihin porattaessa vaarana on sähköisku!
Pois kytkeminen: Vapauta virtakytkin (3).
Vaihtokytkin: iskuporaus/piikkaus (kuva 7)
• Poraa painamalla kääntökytkimessä (2) olevaa nap-
pia (e) ja käännä kääntökytkin (2) samanaikaisesti
kytkinasentoon (f).
• Paina iskuporausta varten kääntökytkimessä (2)
olevaa nappia (e) ja käännä kääntökytkin (2) kytkin-
asentoon (c).
• Paina piikkaustöitä varten kääntökytkimessä (2) ole-
vaa nappia (e) ja käännä kääntökytkin (2) samanai-
kaisesti kytkinasentoon (d). Asennossa (d) talttaa ei
ole lukittu.
• Paina piikkaustöitä varten kääntökytkimessä (2) ole-
vaa nappia (e) ja käännä kääntökytkin (2) samanai-
kaisesti kytkinasentoon (g). Asennossa (g) taltta on
lukittu.
Huomautus!
Vasaraporaukseen tarvitset vain vähän puristusvoi-
maa. Liian suuri puristusvoima kuormittaa tarpeetto-
masti moottoria. Tarkasta poranterä säännöllisesti. Hio
tai vaihda tylsä poranterä.
10. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiiksi.
Liitäntä vastaa asiaankuuluvia Saksan sähkötekniikan
liiton (VDE) ja standardoimisliiton (DIN) määräyksiä.
Asiakkaan sähköliitännän sekä käytetyn jatkojohdon
on vastattava näitä määräyksiä.
Viallinen sähköliitosjohto
Sähkön liitosjohtoon syntyy usein eristevaurioita.
www.scheppach.com
FI | 173
