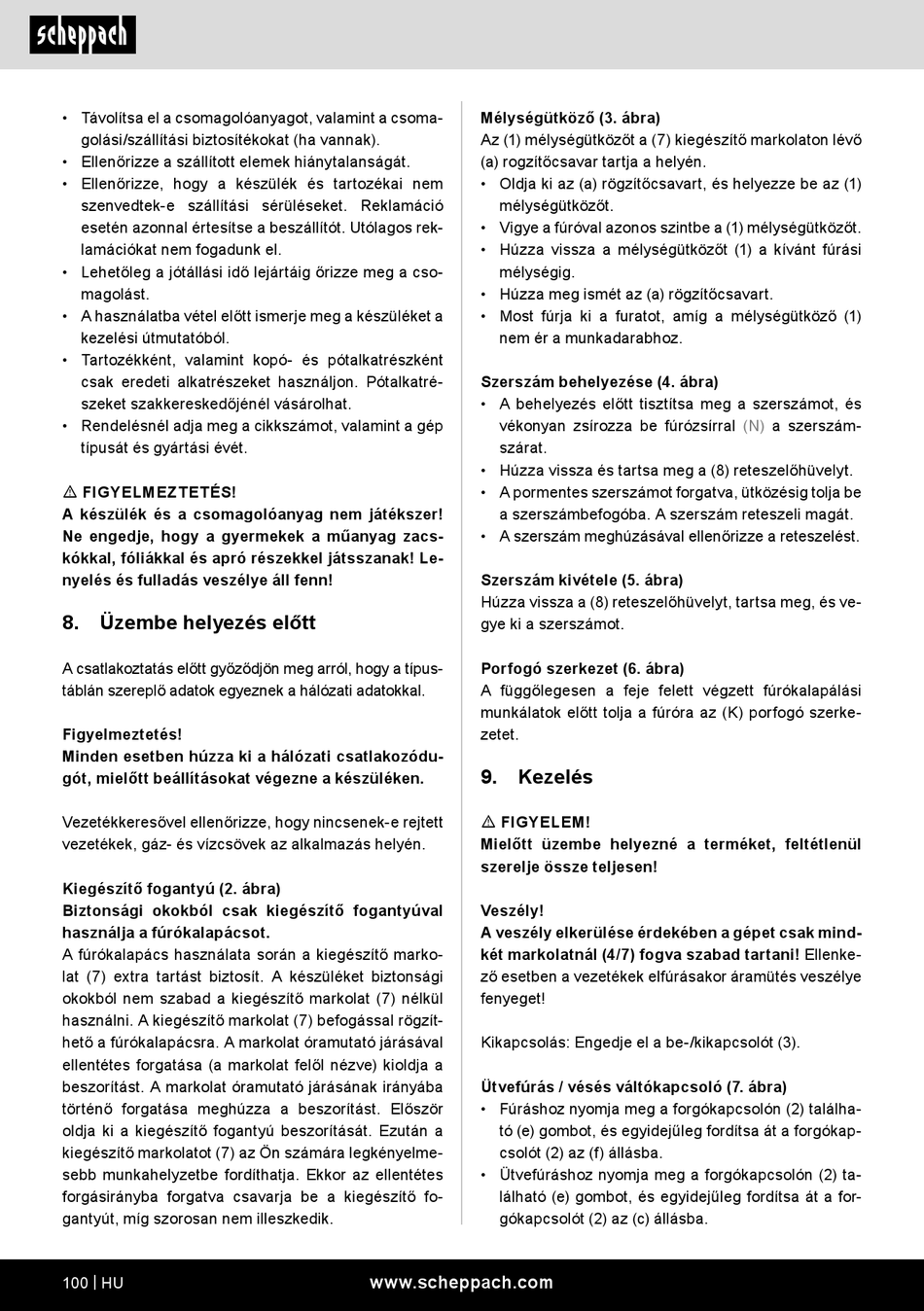

• Távolítsa el a csomagolóanyagot, valamint a csoma-
golási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze, hogy a készülék és tartozékai nem
szenvedtek-e szállítási sérüléseket. Reklamáció
esetén azonnal értesítse a beszállítót. Utólagos rek-
lamációkat nem fogadunk el.
• Lehetőleg a jótállási idő lejártáig őrizze meg a cso-
magolást.
• A használatba vétel előtt ismerje meg a készüléket a
kezelési útmutatóból.
• Tartozékként, valamint kopó- és pótalkatrészként
csak eredeti alkatrészeket használjon. Pótalkatré-
szeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a gép
típusát és gyártási évét.
m FIGYELMEZTETÉS!
A készülék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag zacs-
kókkal, fóliákkal és apró részekkel játsszanak! Le-
nyelés és fulladás veszélye áll fenn!
8. Üzembe helyezés előtt
A csatlakoztatás előtt győződjön meg arról, hogy a típus-
táblán szereplő adatok egyeznek a hálózati adatokkal.
Figyelmeztetés!
Minden esetben húzza ki a hálózati csatlakozódu-
gót, mielőtt beállításokat végezne a készüléken.
Vezetékkeresővel ellenőrizze, hogy nincsenek-e rejtett
vezetékek, gáz- és vízcsövek az alkalmazás helyén.
Kiegészítő fogantyú (2. ábra)
Biztonsági okokból csak kiegészítő fogantyúval
használja a fúrókalapácsot.
A fúrókalapács használata során a kiegészítő marko-
lat (7) extra tartást biztosít. A készüléket biztonsági
okokból nem szabad a kiegészítő markolat (7) nélkül
használni. A kiegészítő markolat (7) befogással rögzít-
hető a fúrókalapácsra. A markolat óramutató járásával
ellentétes forgatása (a markolat felől nézve) kioldja a
beszorítást. A markolat óramutató járásának irányába
történő forgatása meghúzza a beszorítást. Először
oldja ki a kiegészítő fogantyú beszorítását. Ezután a
kiegészítő markolatot (7) az Ön számára legkényelme-
sebb munkahelyzetbe fordíthatja. Ekkor az ellentétes
forgásirányba forgatva csavarja be a kiegészítő fo-
gantyút, míg szorosan nem illeszkedik.
100 | HU
Mélységütköző (3. ábra)
Az (1) mélységütközőt a (7) kiegészítő markolaton lévő
(a) rogzítőcsavar tartja a helyén.
• Oldja ki az (a) rögzítőcsavart, és helyezze be az (1)
mélységütközőt.
• Vigye a fúróval azonos szintbe a (1) mélységütközőt.
• Húzza vissza a mélységütközőt (1) a kívánt fúrási
mélységig.
• Húzza meg ismét az (a) rögzítőcsavart.
• Most fúrja ki a furatot, amíg a mélységütköző (1)
nem ér a munkadarabhoz.
Szerszám behelyezése (4. ábra)
• A behelyezés előtt tisztítsa meg a szerszámot, és
vékonyan zsírozza be fúrózsírral
szárat.
• Húzza vissza és tartsa meg a (8) reteszelőhüvelyt.
• A pormentes szerszámot forgatva, ütközésig tolja be
a szerszámbefogóba. A szerszám reteszeli magát.
• A szerszám meghúzásával ellenőrizze a reteszelést.
Szerszám kivétele (5. ábra)
Húzza vissza a (8) reteszelőhüvelyt, tartsa meg, és ve-
gye ki a szerszámot.
Porfogó szerkezet (6. ábra)
A függőlegesen a feje felett végzett fúrókalapálási
munkálatok előtt tolja a fúróra az (K) porfogó szerke-
zetet.
9.
Kezelés
m FIGYELEM!
Mielőtt üzembe helyezné a terméket, feltétlenül
szerelje össze teljesen!
Veszély!
A veszély elkerülése érdekében a gépet csak mind-
két markolatnál (4/7) fogva szabad tartani! Ellenke-
ző esetben a vezetékek elfúrásakor áramütés veszélye
fenyeget!
Kikapcsolás: Engedje el a be-/kikapcsolót (3).
Ütvefúrás / vésés váltókapcsoló (7. ábra)
• Fúráshoz nyomja meg a forgókapcsolón (2) találha-
tó (e) gombot, és egyidejűleg fordítsa át a forgókap-
csolót (2) az (f) állásba.
• Ütvefúráshoz nyomja meg a forgókapcsolón (2) ta-
lálható (e) gombot, és egyidejűleg fordítsa át a for-
gókapcsolót (2) az (c) állásba.
www.scheppach.com
(N)
a szerszám-
