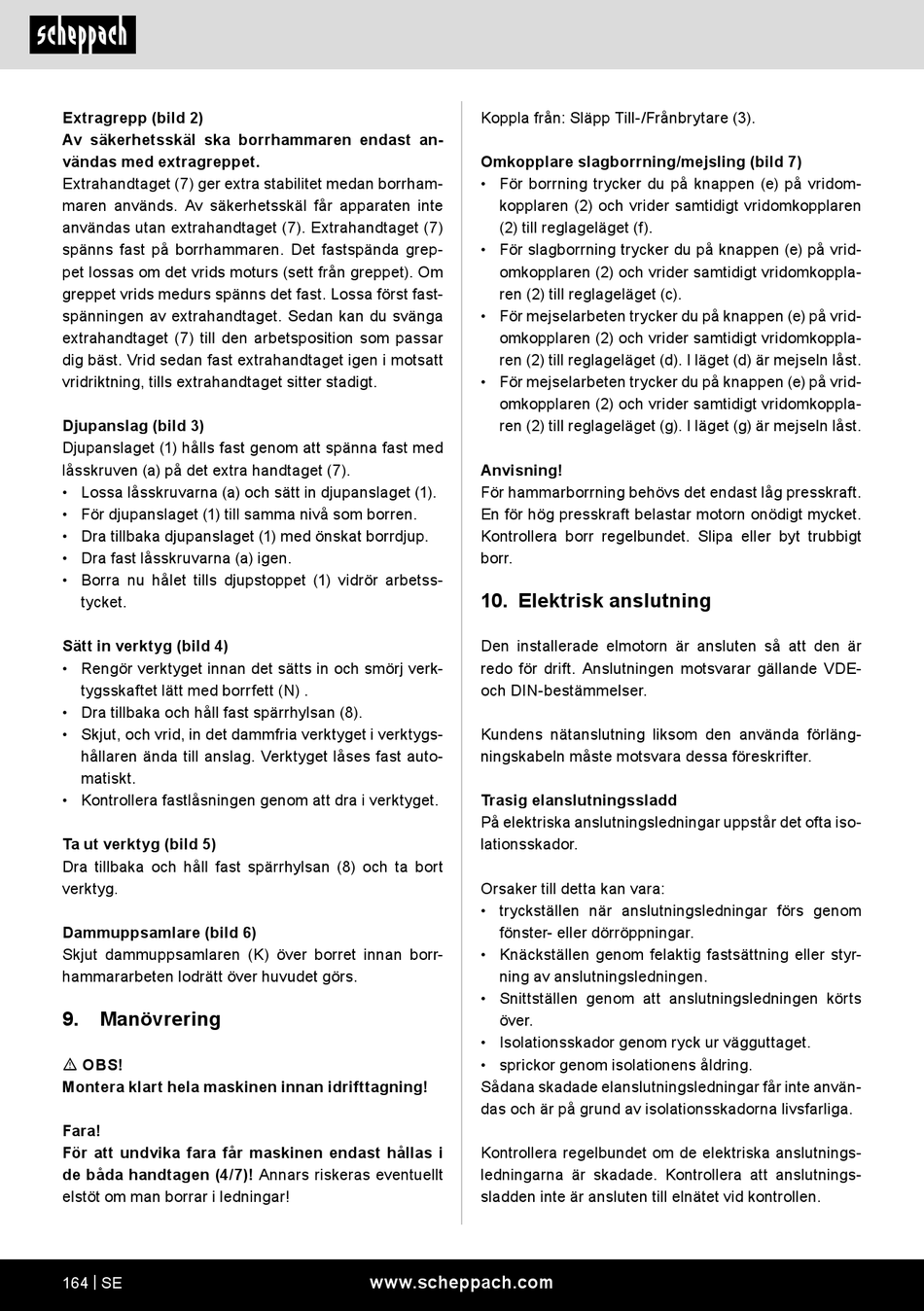

Extragrepp (bild 2)
Av säkerhetsskäl ska borrhammaren endast an-
vändas med extragreppet.
Extrahandtaget (7) ger extra stabilitet medan borrham-
maren används. Av säkerhetsskäl får apparaten inte
användas utan extrahandtaget (7). Extrahandtaget (7)
spänns fast på borrhammaren. Det fastspända grep-
pet lossas om det vrids moturs (sett från greppet). Om
greppet vrids medurs spänns det fast. Lossa först fast-
spänningen av extrahandtaget. Sedan kan du svänga
extrahandtaget (7) till den arbetsposition som passar
dig bäst. Vrid sedan fast extrahandtaget igen i motsatt
vridriktning, tills extrahandtaget sitter stadigt.
Djupanslag (bild 3)
Djupanslaget (1) hålls fast genom att spänna fast med
låsskruven (a) på det extra handtaget (7).
• Lossa låsskruvarna (a) och sätt in djupanslaget (1).
• För djupanslaget (1) till samma nivå som borren.
• Dra tillbaka djupanslaget (1) med önskat borrdjup.
• Dra fast låsskruvarna (a) igen.
• Borra nu hålet tills djupstoppet (1) vidrör arbetss-
tycket.
Sätt in verktyg (bild 4)
• Rengör verktyget innan det sätts in och smörj verk-
tygsskaftet lätt med borrfett (N) .
• Dra tillbaka och håll fast spärrhylsan (8).
• Skjut, och vrid, in det dammfria verktyget i verktygs-
hållaren ända till anslag. Verktyget låses fast auto-
matiskt.
• Kontrollera fastlåsningen genom att dra i verktyget.
Ta ut verktyg (bild 5)
Dra tillbaka och håll fast spärrhylsan (8) och ta bort
verktyg.
Dammuppsamlare (bild 6)
Skjut dammuppsamlaren (K) över borret innan borr-
hammararbeten lodrätt över huvudet görs.
9.
Manövrering
m OBS!
Montera klart hela maskinen innan idrifttagning!
Fara!
För att undvika fara får maskinen endast hållas i
de båda handtagen (4/7)! Annars riskeras eventuellt
elstöt om man borrar i ledningar!
164 | SE
Koppla från: Släpp Till-/Frånbrytare (3).
Omkopplare slagborrning/mejsling (bild 7)
• För borrning trycker du på knappen (e) på vridom-
kopplaren (2) och vrider samtidigt vridomkopplaren
(2) till reglageläget (f).
• För slagborrning trycker du på knappen (e) på vrid-
omkopplaren (2) och vrider samtidigt vridomkoppla-
ren (2) till reglageläget (c).
• För mejselarbeten trycker du på knappen (e) på vrid-
omkopplaren (2) och vrider samtidigt vridomkoppla-
ren (2) till reglageläget (d). I läget (d) är mejseln låst.
• För mejselarbeten trycker du på knappen (e) på vrid-
omkopplaren (2) och vrider samtidigt vridomkoppla-
ren (2) till reglageläget (g). I läget (g) är mejseln låst.
Anvisning!
För hammarborrning behövs det endast låg presskraft.
En för hög presskraft belastar motorn onödigt mycket.
Kontrollera borr regelbundet. Slipa eller byt trubbigt
borr.
10. Elektrisk anslutning
Den installerade elmotorn är ansluten så att den är
redo för drift. Anslutningen motsvarar gällande VDE-
och DIN-bestämmelser.
Kundens nätanslutning liksom den använda förläng-
ningskabeln måste motsvara dessa föreskrifter.
Trasig elanslutningssladd
På elektriska anslutningsledningar uppstår det ofta iso-
lationsskador.
Orsaker till detta kan vara:
• tryckställen när anslutningsledningar förs genom
fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styr-
ning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts
över.
• Isolationsskador genom ryck ur vägguttaget.
• sprickor genom isolationens åldring.
Sådana skadade elanslutningsledningar får inte använ-
das och är på grund av isolationsskadorna livsfarliga.
Kontrollera regelbundet om de elektriska anslutnings-
ledningarna är skadade. Kontrollera att anslutnings-
sladden inte är ansluten till elnätet vid kontrollen.
