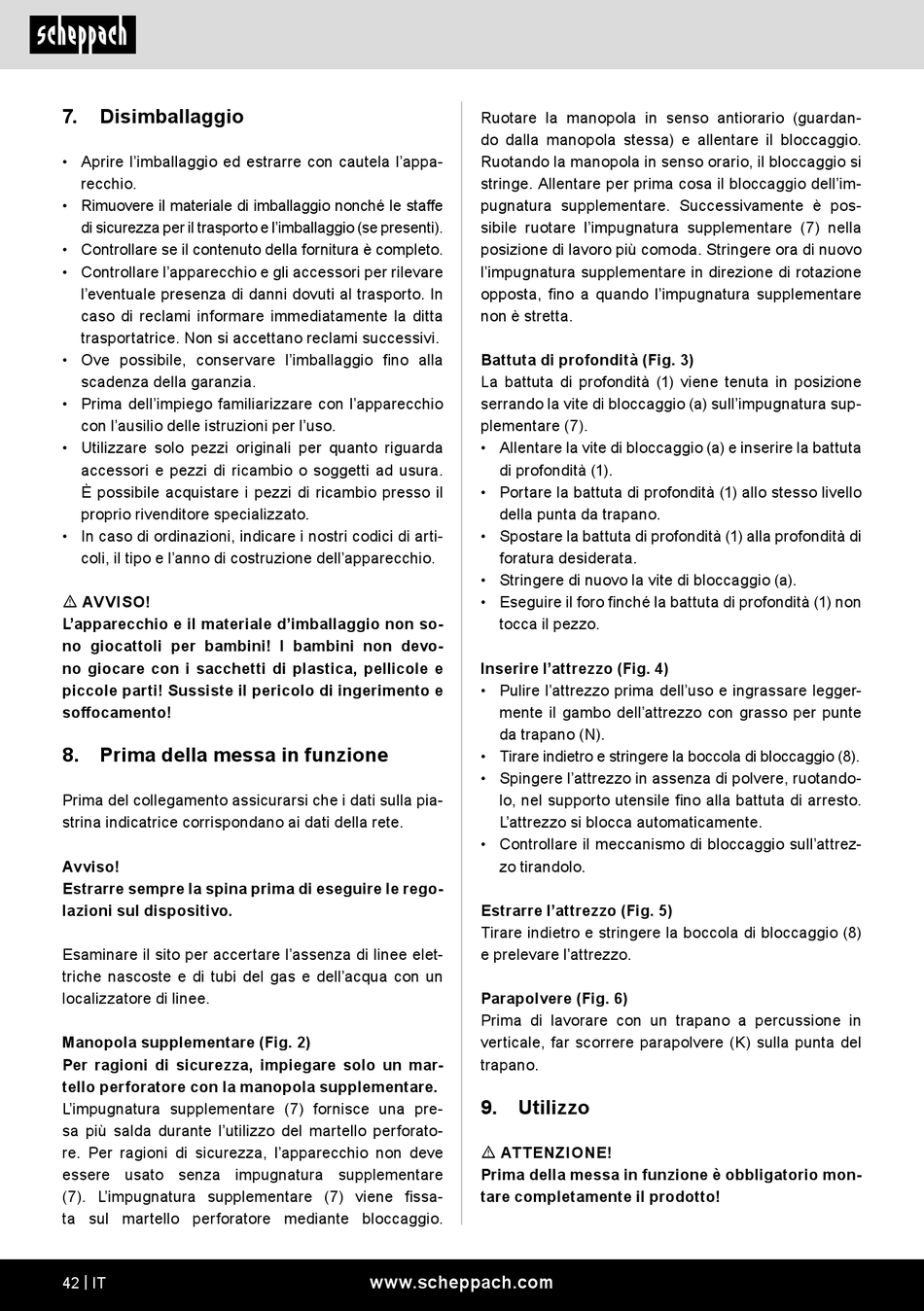

7.
Disimballaggio
• Aprire l'imballaggio ed estrarre con cautela l'appa-
recchio.
• Rimuovere il materiale di imballaggio nonché le staffe
di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllare se il contenuto della fornitura è completo.
• Controllare l'apparecchio e gli accessori per rilevare
l'eventuale presenza di danni dovuti al trasporto. In
caso di reclami informare immediatamente la ditta
trasportatrice. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla
scadenza della garanzia.
• Prima dell'impiego familiarizzare con l'apparecchio
con l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda
accessori e pezzi di ricambio o soggetti ad usura.
È possibile acquistare i pezzi di ricambio presso il
proprio rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di arti-
coli, il tipo e l'anno di costruzione dell'apparecchio.
m AVVISO!
L'apparecchio e il materiale d'imballaggio non so-
no giocattoli per bambini! I bambini non devo-
no giocare con i sacchetti di plastica, pellicole e
piccole parti! Sussiste il pericolo di ingerimento e
soffocamento!
8. Prima della messa in funzione
Prima del collegamento assicurarsi che i dati sulla pia-
strina indicatrice corrispondano ai dati della rete.
Avviso!
Estrarre sempre la spina prima di eseguire le rego-
lazioni sul dispositivo.
Esaminare il sito per accertare l'assenza di linee elet-
triche nascoste e di tubi del gas e dell'acqua con un
localizzatore di linee.
Manopola supplementare (Fig. 2)
Per ragioni di sicurezza, impiegare solo un mar-
tello perforatore con la manopola supplementare.
L'impugnatura supplementare (7) fornisce una pre-
sa più salda durante l'utilizzo del martello perforato-
re. Per ragioni di sicurezza, l'apparecchio non deve
essere usato senza impugnatura supplementare
(7). L'impugnatura supplementare (7) viene fissa-
ta sul martello perforatore mediante bloccaggio.
42 | IT
Ruotare la manopola in senso antiorario (guardan-
do dalla manopola stessa) e allentare il bloccaggio.
Ruotando la manopola in senso orario, il bloccaggio si
stringe. Allentare per prima cosa il bloccaggio dell'im-
pugnatura supplementare. Successivamente è pos-
sibile ruotare l'impugnatura supplementare (7) nella
posizione di lavoro più comoda. Stringere ora di nuovo
l'impugnatura supplementare in direzione di rotazione
opposta, fino a quando l'impugnatura supplementare
non è stretta.
Battuta di profondità (Fig. 3)
La battuta di profondità (1) viene tenuta in posizione
serrando la vite di bloccaggio (a) sull'impugnatura sup-
plementare (7).
• Allentare la vite di bloccaggio (a) e inserire la battuta
di profondità (1).
• Portare la battuta di profondità (1) allo stesso livello
della punta da trapano.
• Spostare la battuta di profondità (1) alla profondità di
foratura desiderata.
• Stringere di nuovo la vite di bloccaggio (a).
• Eseguire il foro finché la battuta di profondità (1) non
tocca il pezzo.
Inserire l'attrezzo (Fig. 4)
• Pulire l'attrezzo prima dell'uso e ingrassare legger-
mente il gambo dell'attrezzo con grasso per punte
da trapano (N).
• Tirare indietro e stringere la boccola di bloccaggio (8).
• Spingere l'attrezzo in assenza di polvere, ruotando-
lo, nel supporto utensile fino alla battuta di arresto.
L'attrezzo si blocca automaticamente.
• Controllare il meccanismo di bloccaggio sull'attrez-
zo tirandolo.
Estrarre l'attrezzo (Fig. 5)
Tirare indietro e stringere la boccola di bloccaggio (8)
e prelevare l'attrezzo.
Parapolvere (Fig. 6)
Prima di lavorare con un trapano a percussione in
verticale, far scorrere parapolvere (K) sulla punta del
trapano.
9.
Utilizzo
m ATTENZIONE!
Prima della messa in funzione è obbligatorio mon-
tare completamente il prodotto!
www.scheppach.com
