GUIDA ALL'INSTALLAZIONE

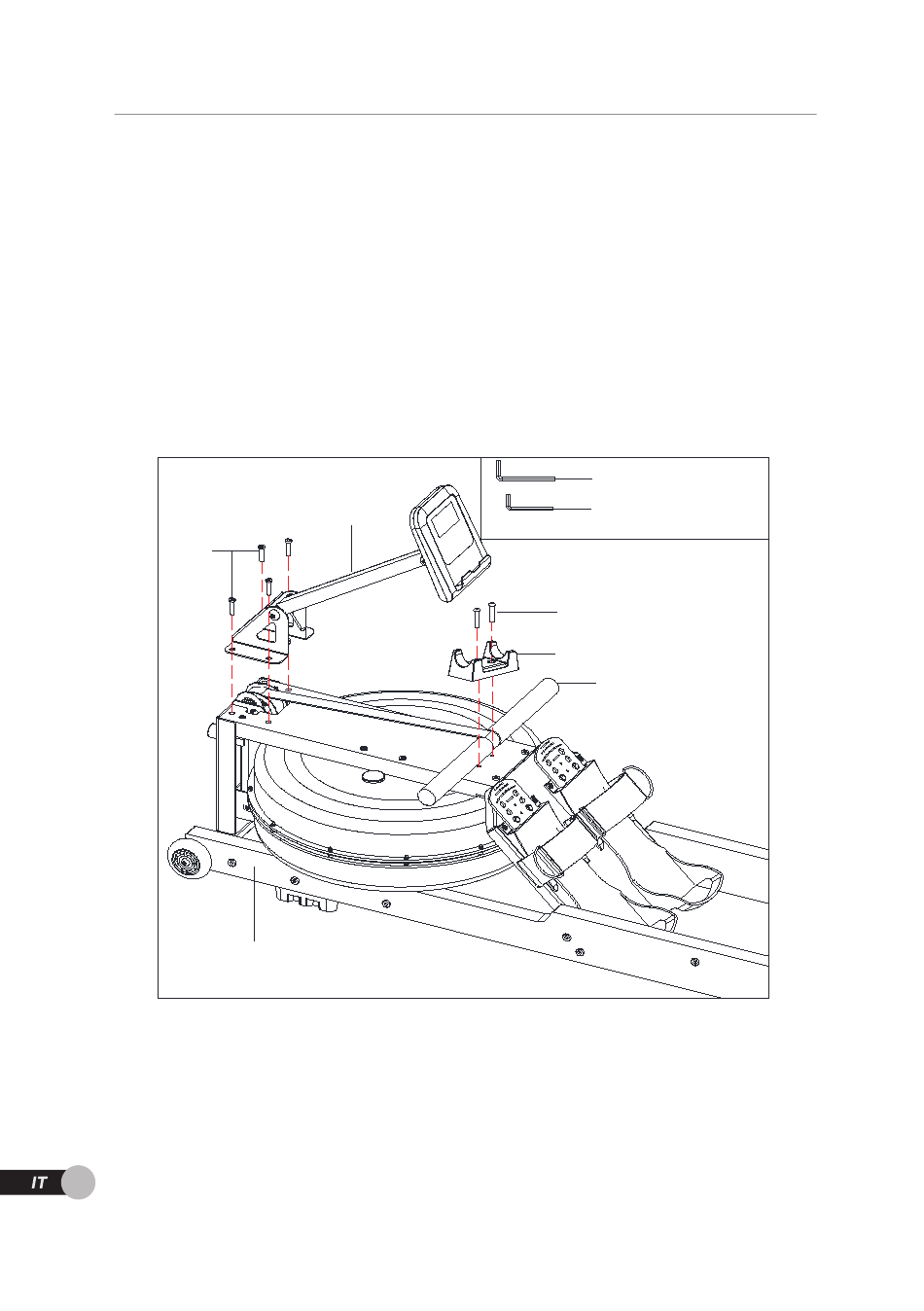

Passo 4: Installare il monitor
A. Utilizzare la chiave a brugola (27) per rimuovere la vite a testa tonda esagonale prein-
stallata (69) dal telaio principale (A).
B. Utilizzare la chiave a brugola (90) per rimuovere la vite a testa piatta esagonale prein-
stallata (83) dal telaio principale (A).
C. Utilizzare la chiave a brugola (27) e le viti a testa tonda esagonale (69) per installare il
sedile della maniglia (29) sul telaio principale (A) e posizionare il tubo della maniglia (12)
sul sedile della maniglia (29).
D. Utilizzare la chiave a brugola (90) e le viti a testa piatta esagonale (83) per installare il
monitor (E) sul telaio principale (A).
83
A
92
E
#27 Chiave a brugola
S5 1 pz
#90 Chiave a brugola
S4 1 pz
69
29
12
