INSTRUCCIONES DE INSTALACIÓN
INSTRUCCIONES DE INSTALACIÓN

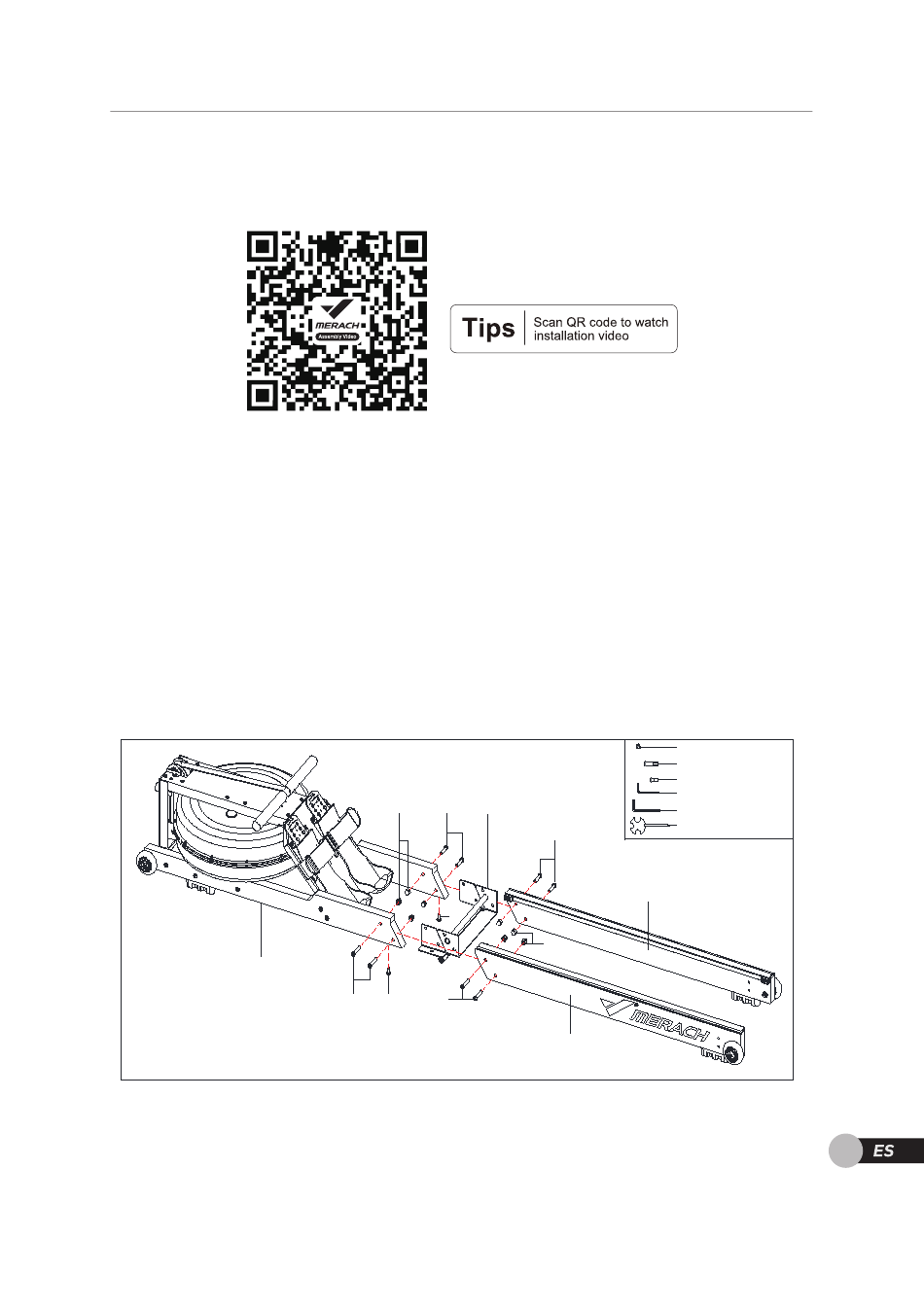

Paso 1: Conectar los rieles
A. Utilice la llave Allen (27), la llave en cruz (91), el tornillo hexagonal de cabeza plana
(67) y la tuerca ciega (86) para apretar el marco principal (A), la placa de conexión
trasera (F), el Riel de deslizamiento izquierdo (B) y el Riel de deslizamiento derecho (C).
B. Utilice la llave Allen (90) y el tornillo hexagonal de cabeza plana (63) para apretar
el marco principal (A) y la placa de conexión trasera (F).
C. Apriete todas las tuercas.
Nota: Cuando conecte los rieles, levante el marco principal (A), para alinear fácilmente
el orificio de los tornillos del riel deslizante.
A
67 F
86
63
67
67 63
#86 Tuerca de sombrerete M8 8
uds.
#67 T ornillo hexagonal de cabeza
plana M8*40 8 uds.
#63 T ornillo hexagonal de cabeza
plana M6*15 2 uds.
#90 Llave Allen S4 1 ud.
#27 Llave Allen S5 1 ud.
#91 Llave en cruz S13 S14 S17 1 ud.
67
C
86
B
69
