INSTRUCCIONES DE INSTALACIÓN

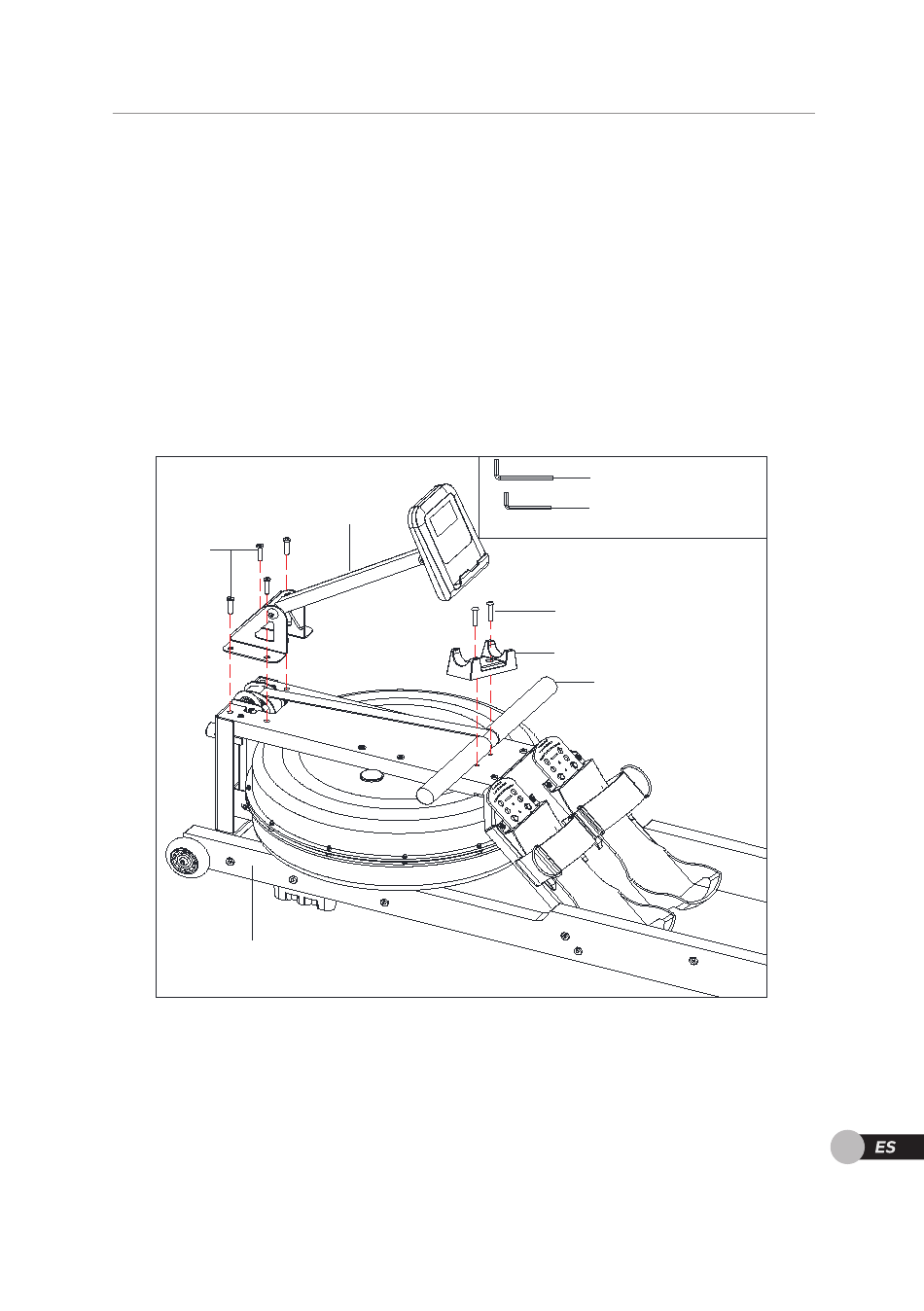

Paso 4: Instalar el monitor
A. Utilice la llave Allen (27) para retirar el tornillo hexagonal de cabeza plana (69) preins-
talado del marco principal (A).
B. Utilice la llave Allen (90) para retirar el tornillo hexagonal de cabeza plana (83) prein-
stalado del marco principal (A).
C. Utilice la llave Allen (27) y los tornillos hexagonales de cabeza plana (69) para instalar
el asiento del mango (29) en el marco principal (A) y coloque el tubo del mango (12) en el
asiento del mango (29).
D. Utilice la llave Allen (90) y los tornillos hexagonales de cabeza plana (83) para instalar
el monitor (E) en el marco principal (A).
83
A
E
#27 Llave Allen S5 1 ud.
#90 Llave Allen S4 1 ud.
69
29
12
71
