GUIDA ALL'INSTALLAZIONE

GUIDA ALL'INSTALLAZIONE

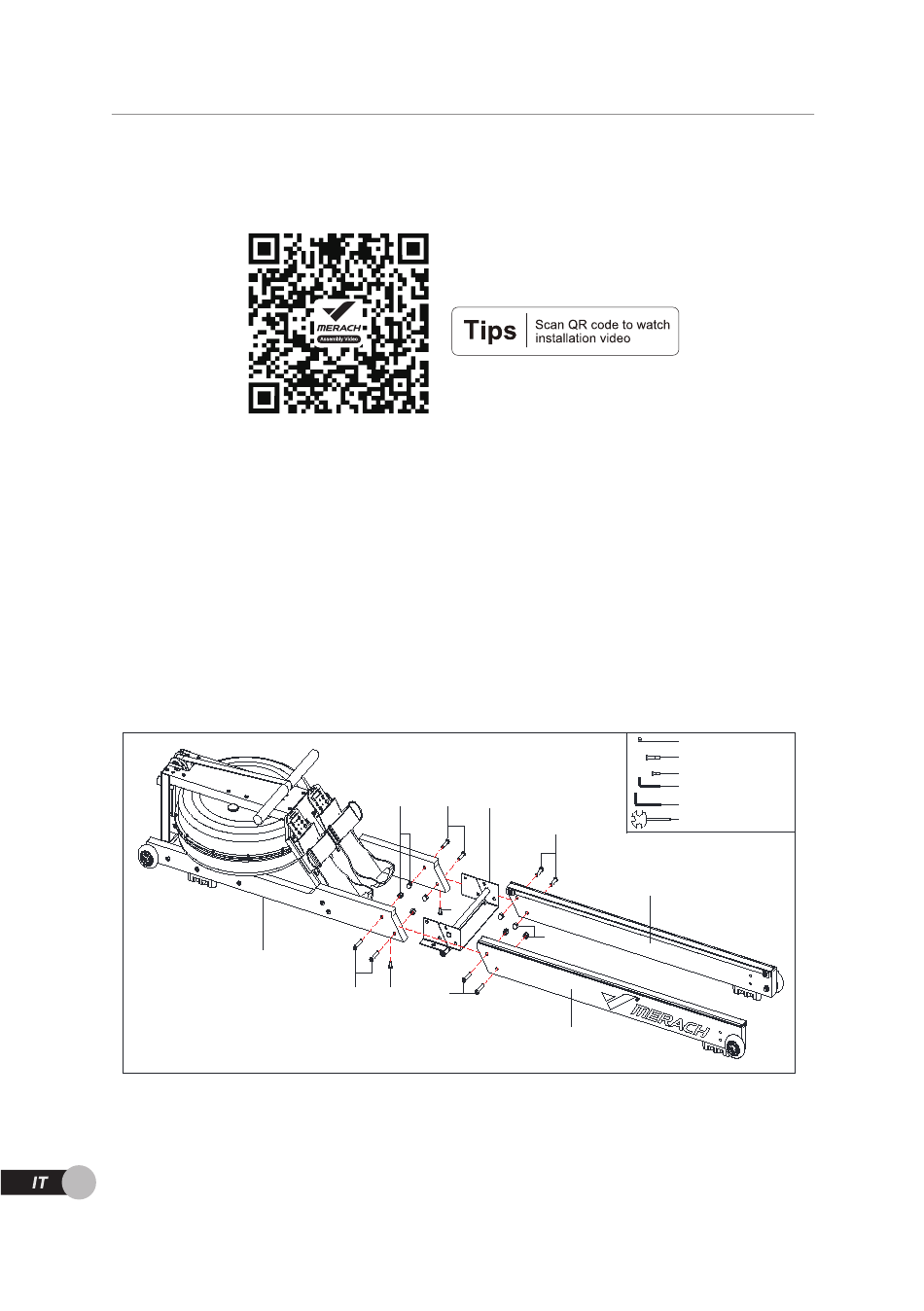

Passo 1: Collegamento dei binari
A. Utilizzare la chiave a brugola (27), la chiave a croce (91), la vite a testa piatta esagonale
(67) e il dado a cappello (86) per fissare il telaio principale (A), l'assemblaggio della piastra
di collegamento posteriore (F), il binario scorrevole sinistro (B) e il binario scorrevole destro (C).
B. Utilizzare la chiave a brugola (90) e la vite a testa piatta esagonale (63) per fissare il
telaio principale (A) e l'assemblaggio della piastra di collegamento posteriore (F).
C. Stringere tutti i dadi.
NOTA: Quando si collegano le guide, sollevare il telaio principale (A) per facilitare l'allineamento
del foro delle viti della guida di scorrimento.
90
86
A
67 63
67 F
67
63
86
67
B
#86 Dado a cappello M8 8 pz
#67 Vite a testa piatta esagonale
M840 8 pz
#63 Vite a testa piatta esagonale
M615 2 pz
#90 Chiave a brugola S4 1 pz
#27 Chiave a brugola S5 1 pz
#91 Chiave a croce S13 S14 S17 1
pz
C
