GUIDE D'INSTALLATION

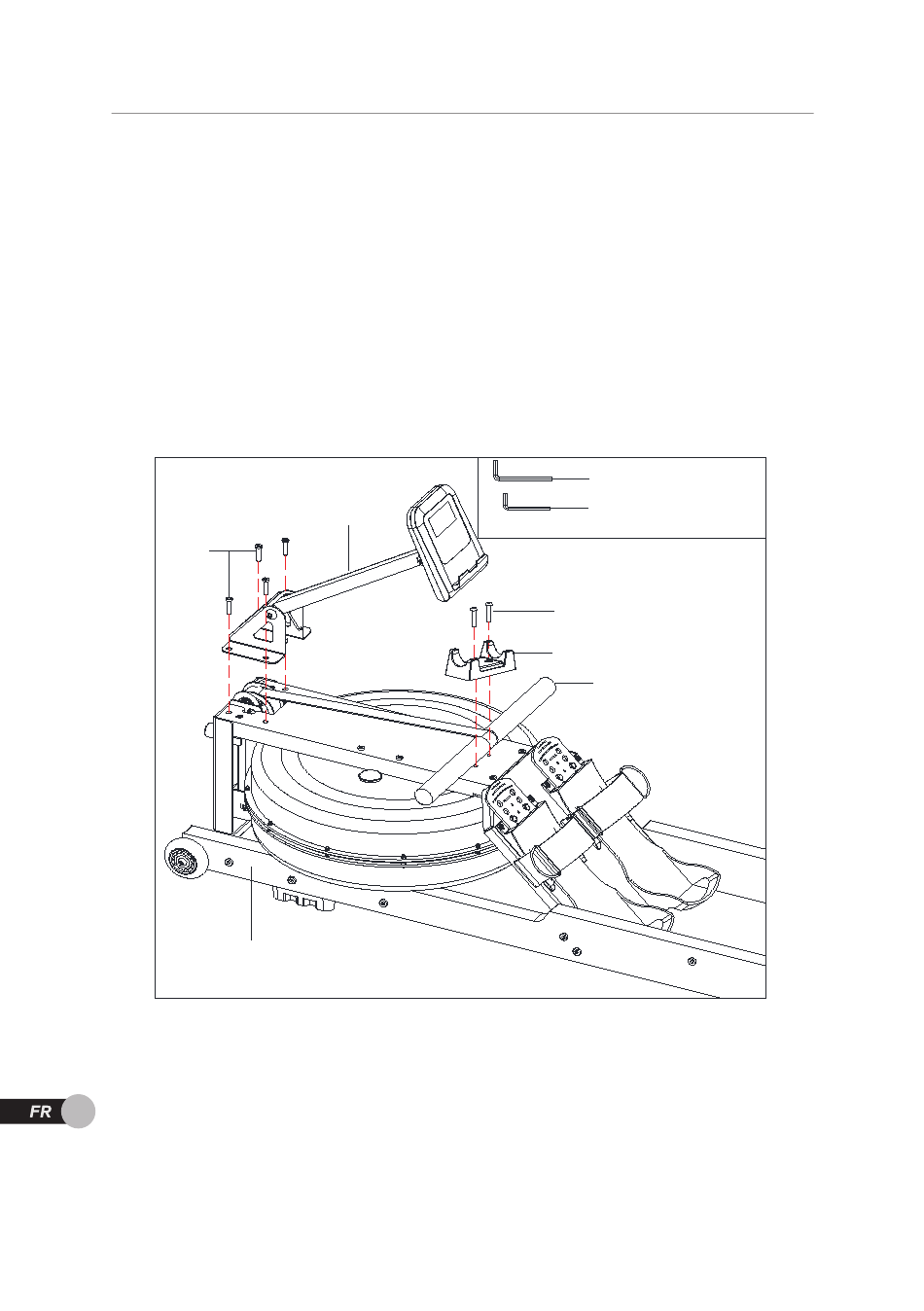

Étape 4 : Installation du moniteur
A. Utilisez la clé Allen (27) pour retirer la vis à tête cylindrique hexagonale préinstallée
(69) du cadre principal (A).
B. Utilisez la clé Allen (90) pour retirer la vis à tête plate hexagonale (83) préinstallée du
cadre principal (A).
C. Utilisez la clé Allen (27) et les vis à tête cylindrique hexagonale (69) pour installer le siège
de la poignée (29) sur le cadre principal (A), et placez le tube de la poignée (12) sur le siège
de la poignée (29).
D. Utilisez la clé Allen (90) et les vis à tête plate hexagonale (83) pour installer le moniteur
(E) sur le cadre principal (A).
83
A
50
E
#27 Clé Allen S5 1PC
#90 Clé Allen S4 1PC
69
29
12
