GUIDE D'INSTALLATION

GUIDE D'INSTALLATION

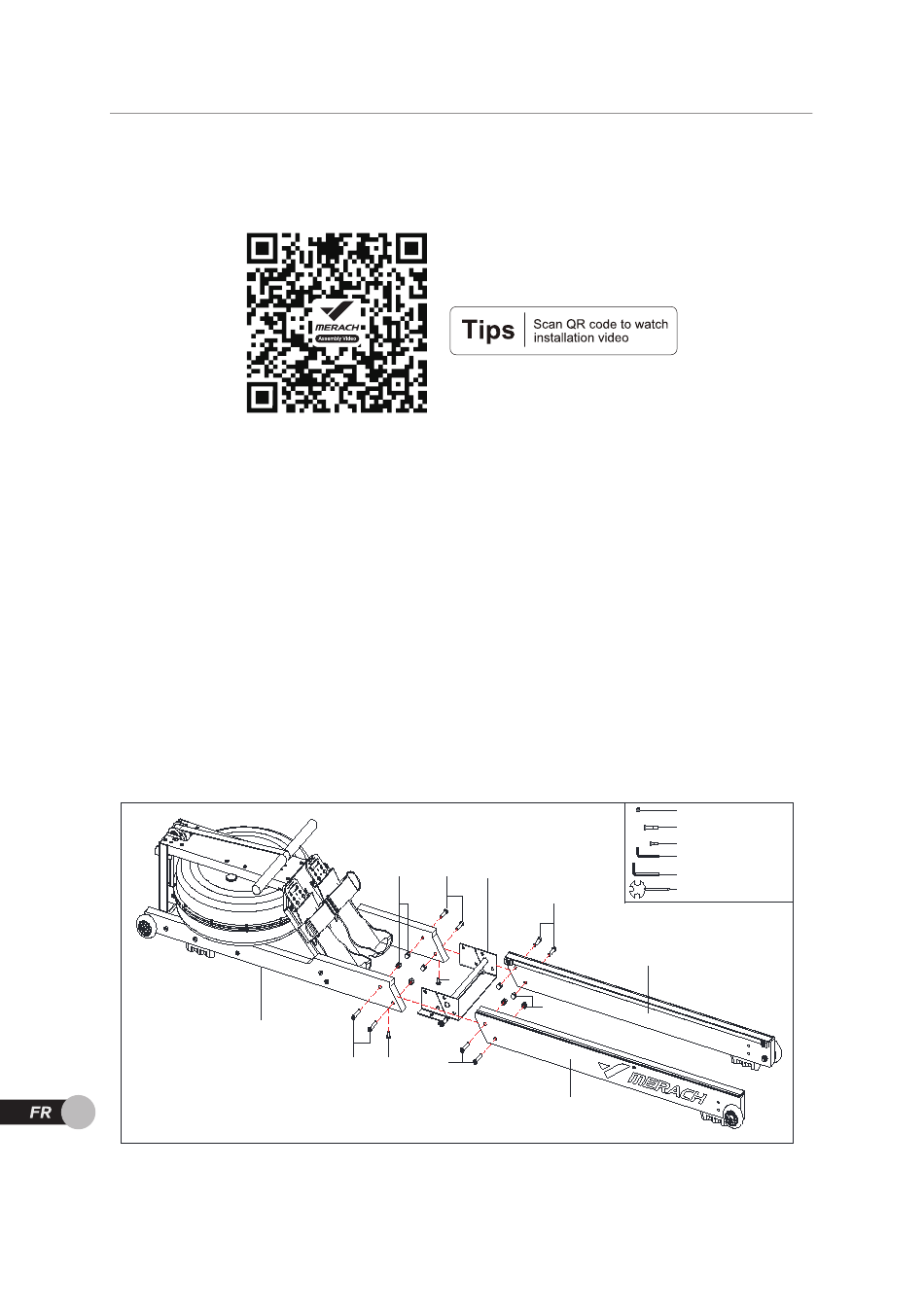

Étape 1 : Raccordement des rails
A. Utilisez la clé Allen (27), la clé en croix (91), la vis à tête plate hexagonale (67) et l'é-
crou borgne (86) pour serrer le cadre principal (A), la plaque de connexion arrière (F),
le rail coulissant gauche (B) et le rail coulissant droit (C).
B. Utiliser la clé Allen (90) et la vis à tête plate hexagonale (63) pour serrer le cadre pr-
incipal (A) et la plaque de connexion arrière (F).
C. Serrez tous les écrous.
Remarque: Lorsque vous connectez les rails, soulevez le cadre principal (A) pour align
er facilement le trou des vis du rail coulissant.
48
86
A
67 63
67 F
67
63
86
67
B
#86 Écrou borgne M8 8PCS
#67 Vis à tête plate hexagonale
M8*40 8PCS
#63 Vis à tête plate hexagonale
M6*15 2PCS
#90 Clé Allen S4 1PCS
#27 Clé Allen S5 1PC
#91 Clé en croix S13 S14 S17
1PCS
C
