INSTRUCCIONES DE INSTALACIÓN

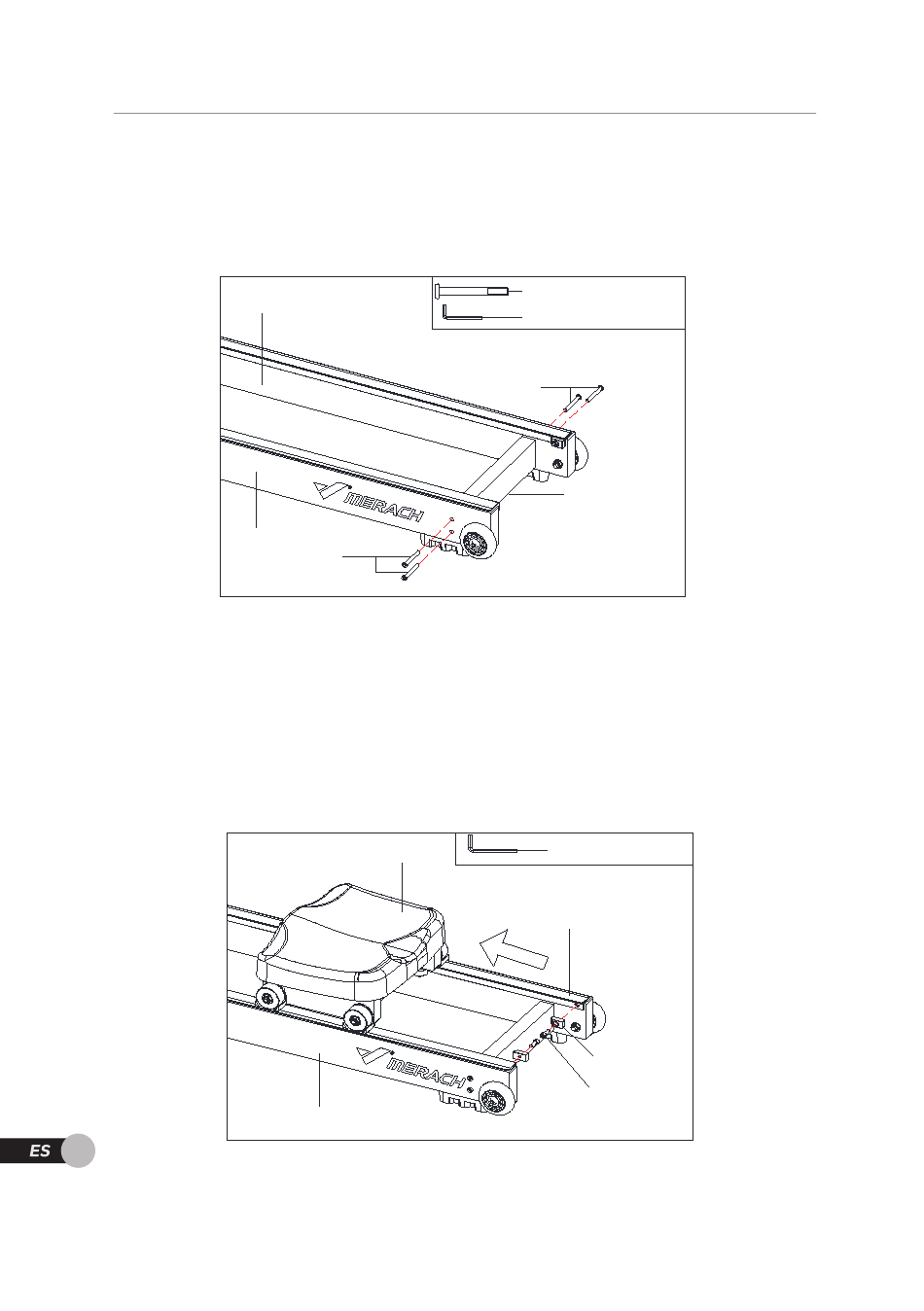

Paso 2: Colocación de la placa de conexión para el riel
Verwenden Sie den Inbusschlüssel (90) und die Sechskant-Flachkopfschraube (62), um di
e linke Gleitschiene (B), die rechte Gleitschiene (C) und die Schienenverbindungsplatte (4
) zu montieren.
Paso 3: Montaje del cojín del asiento
A. Utilice una llave Allen (27) para retirar el tope del asiento preinstalado (30) y el torn-
illo de hexágono interior (68) del riel de deslizamiento izquierdo (B) y del riel de desliz-
amiento derecho (C).
B. Deslice el cojín del asiento (D) en la dirección de la flecha y, a continuación, apriete
el tope del asiento (30) y el tornillo de hexágono interior (68).
70
C
B
62
D
B
#62 T ornillo hexagonal de cab-
eza plana M6*50 4 uds.
#90 Llave Allen S4 1 ud.
62
04
#27 Llave Allen S5 1 ud.
C
30
68
