GUIDA ALL'INSTALLAZIONE

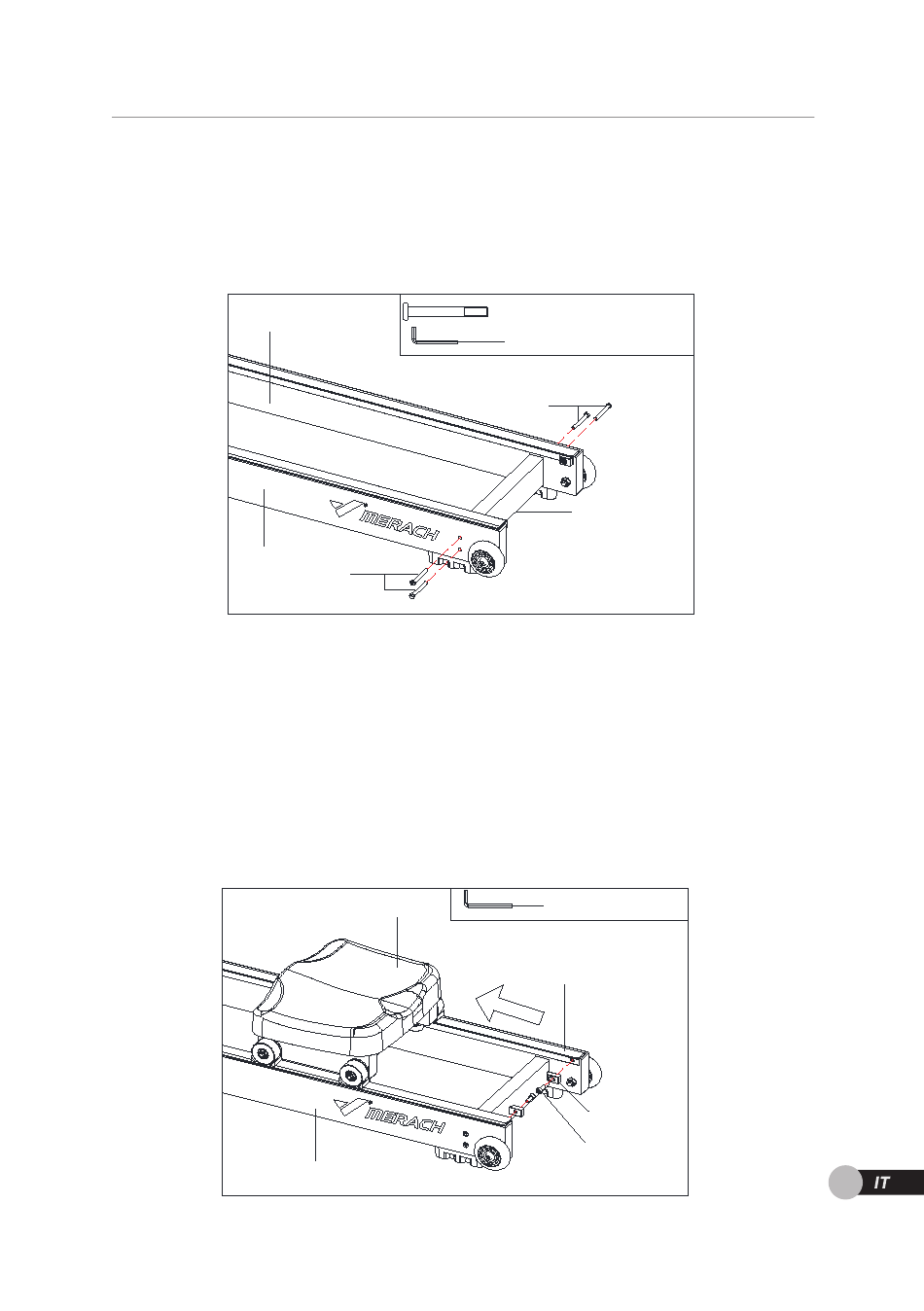

Passo 2: Assemblare la piastra di collegamento del binario
Utilizzare la chiave a brugola (90) e la vite a testa piatta esagonale (62) per assemblare il
binario scorrevole sinistro (B), il binario scorrevole destro (C) e la piastra di collegamento
del binario (4).
C
B
Passo 3: Installazione dell'assemblaggio del cuscino del sedile
A. Utilizzare la chiave a brugola (27) per rimuovere il fermo del sedile preinstallato
(30) e la vite a testa esagonale (68) dal binario scorrevole sinistro (B) e dal binario
scorrevole destro (C).
B. Spingere l'assemblaggio del cuscino del sedile (D) nella direzione della freccia,
quindi fissare nuovamente il fermo del sedile (30) e la vite a testa esagonale (68).
62
D
B
#62 Vite a testa piatta esagonale
M6*50 4 pz
#90 Chiave a brugola S4 1 pz
62
04
#27 Chiave a brugola S5 1 pz
C
30
68
91
