GUIDE D'INSTALLATION

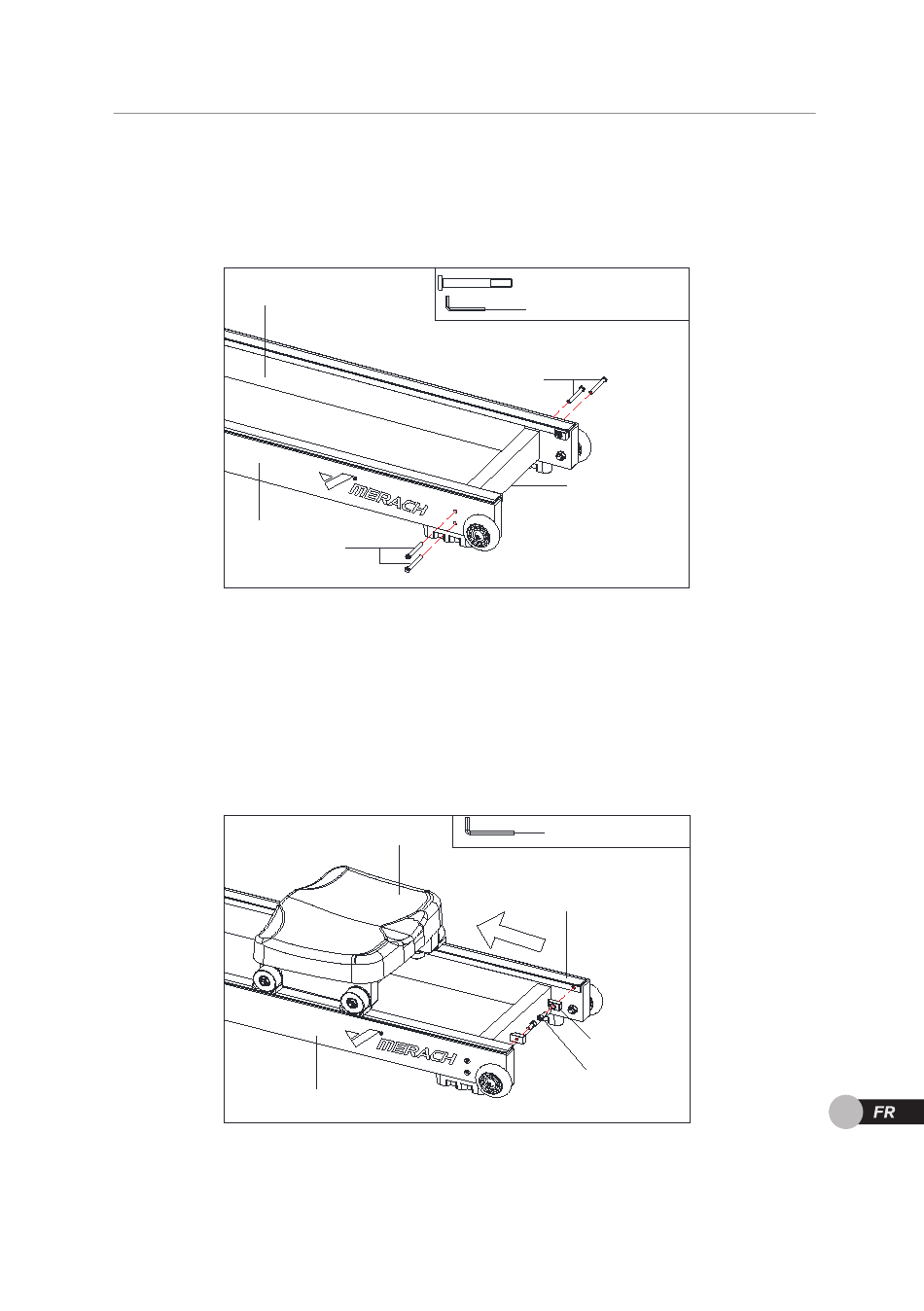

Étape 2 : Assemblage de la plaque de connexion de la voie
Use the Allen Wrench (90) and Hexagonal Flat Head Screw (62) to assemble the Left
Slide Rail (B), the Right Slide Raily (C) and the Track Connecting Plate (4).
C
B
Étape 3 : Installation de l'ensemble du coussin de siège
A. Utilisez une clé Allen (27) pour retirer le butoir de siège préinstallé (30) et la vis à
tête creuse hexagonale (68) de la glissière gauche (B) et de la glissière droite (C).
B. Pousser l'ensemble du coussin de siège (D) dans le sens de la flèche, puis serrer
la butée de siège (30) et la vis à tête creuse hexagonale (68).
62
D
B
#62 Vis à tête plate hexagonale
M6*50 4PCS
#90 Clé Allen S4 1PCS
62
04
#27 Clé Allen S5 1 PCS
C
30
68
