INSTALLATIONSANLEITUNG

INSTALLATIONSANLEITUNG

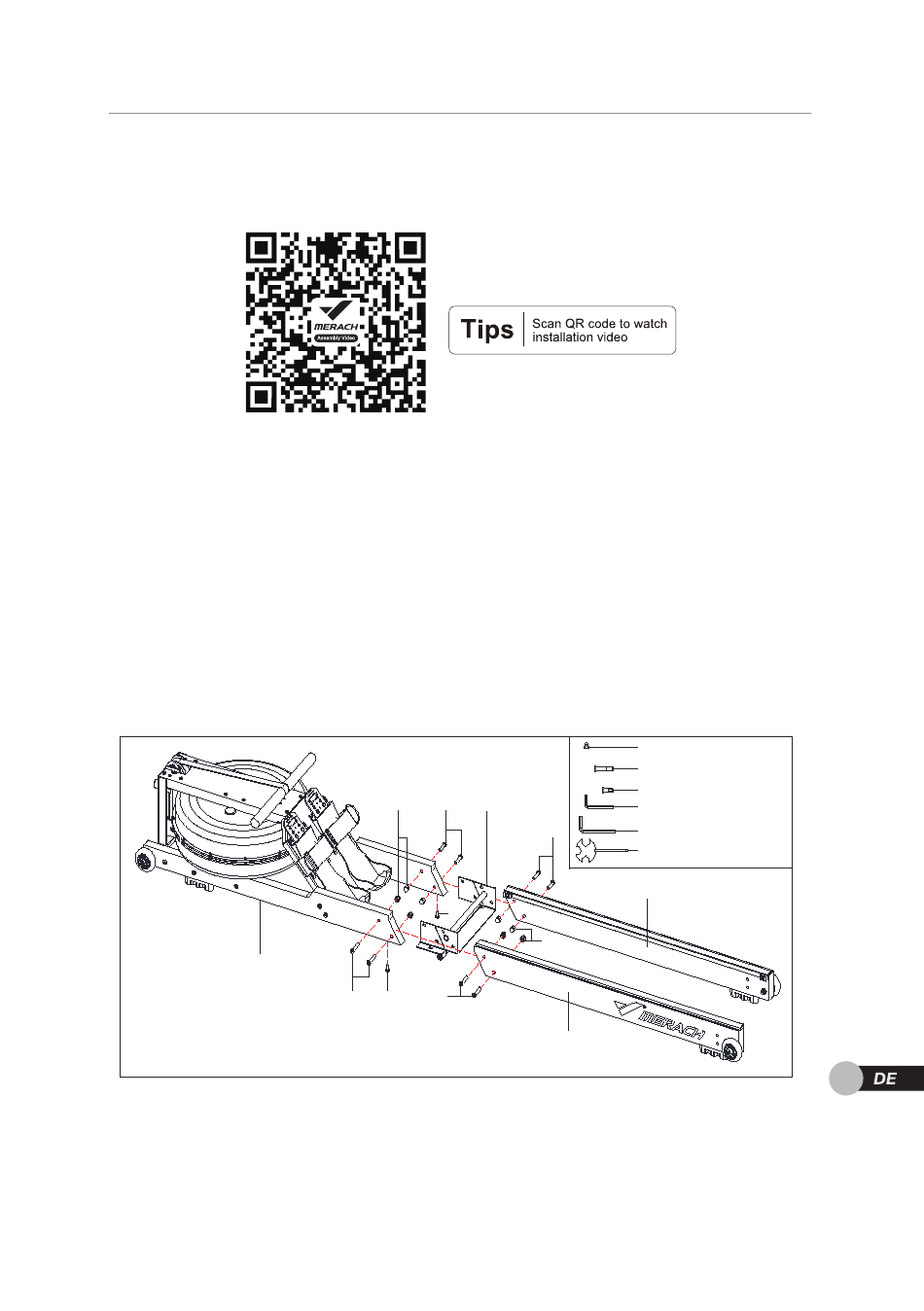

Schritt 1: Schienen verbinden

A. Verwenden Sie den Inbusschlüssel (27), den Kreuzschlüssel (91), die Sechskant-Flac-
hkopfschraube (67) und die Hutmutter (86), um den Hauptrahmen (A), die hintere Ver-
bindungsplatte (F), die linke Gleitschiene (B) und die rechte Gleitschiene (C) festzuziehen.
B. Verwenden Sie den Inbusschlüssel (90) und die Sechskant-Flachkopfschraube (63),
um den Hauptrahmen (A) und die hintere Verbindungsplatte (F) festzuschrauben.
C. Ziehen Sie alle Muttern fest.
Hinweis: Wenn Sie die Schienen verbinden, heben Sie den Hauptrahmen (A) an, um das S
chr aubenloch leicht ausrichten zu können der Gleitschiene.
A
67 F
86
63
67
67 63
#86 Hutmutter M8 8 Stück
#67 Sechskant-Flachkopfschra-
ube M8*40 8 Stück
#63 Sechskant-Flachkopfschrau-
be M6*15 2 Stück
#90 Inbusschlüssel S4 1 Stück
67
#27 Inbusschlüssel S5 1 Stück
#91 Kreuzschlüssel S13 S14
S17 1 Stück
C
86
B
27
