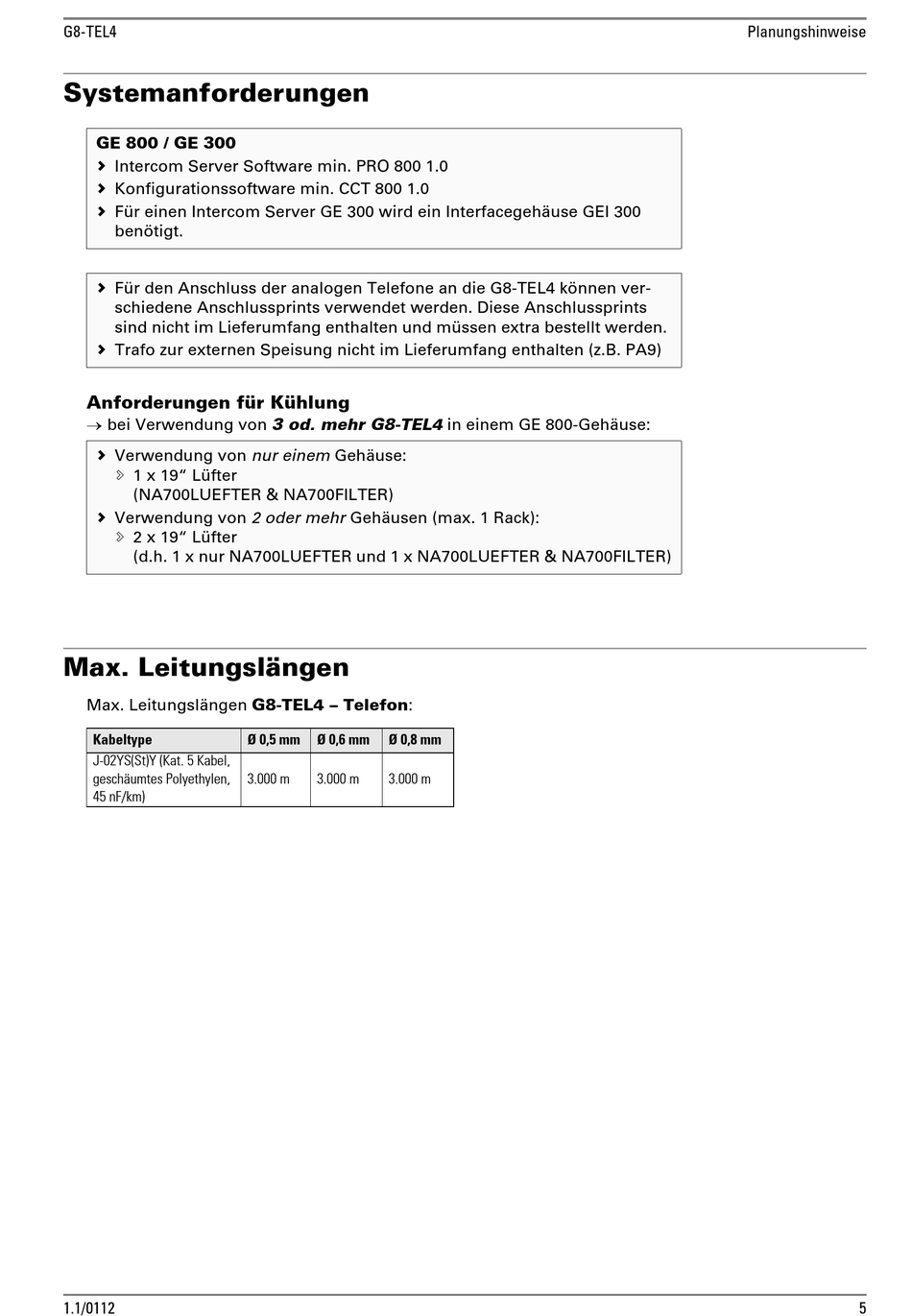

G8-TEL4
Systemanforderungen
GE 800 / GE 300
Intercom Server Software min. PRO 800 1.0
Konfigurationssoftware min. CCT 800 1.0
Für einen Intercom Server GE 300 wird ein Interfacegehäuse GEI 300
benötigt.
Für den Anschluss der analogen Telefone an die G8-TEL4 können ver-
schiedene Anschlussprints verwendet werden. Diese Anschlussprints
sind nicht im Lieferumfang enthalten und müssen extra bestellt werden.
Trafo zur externen Speisung nicht im Lieferumfang enthalten (z.B. PA9)
Anforderungen für Kühlung
bei Verwendung von 3 od. mehr G8-TEL4 in einem GE 800-Gehäuse:
Verwendung von nur einem Gehäuse:
1 x 19" Lüfter
(NA700LUEFTER & NA700FILTER)
Verwendung von 2 oder mehr Gehäusen (max. 1 Rack):
2 x 19" Lüfter
(d.h. 1 x nur NA700LUEFTER und 1 x NA700LUEFTER & NA700FILTER)
Max. Leitungslängen
Max. Leitungslängen G8-TEL4 – Telefon:
Kabeltype
J-02YS(St)Y (Kat. 5 Kabel,
geschäumtes Polyethylen,
45 nF/km)
1.1/0112
Ø 0,5 mm
Ø 0,6 mm
Ø 0,8 mm
3.000 m
3.000 m
3.000 m
Planungshinweise
5
