G8-TEL4

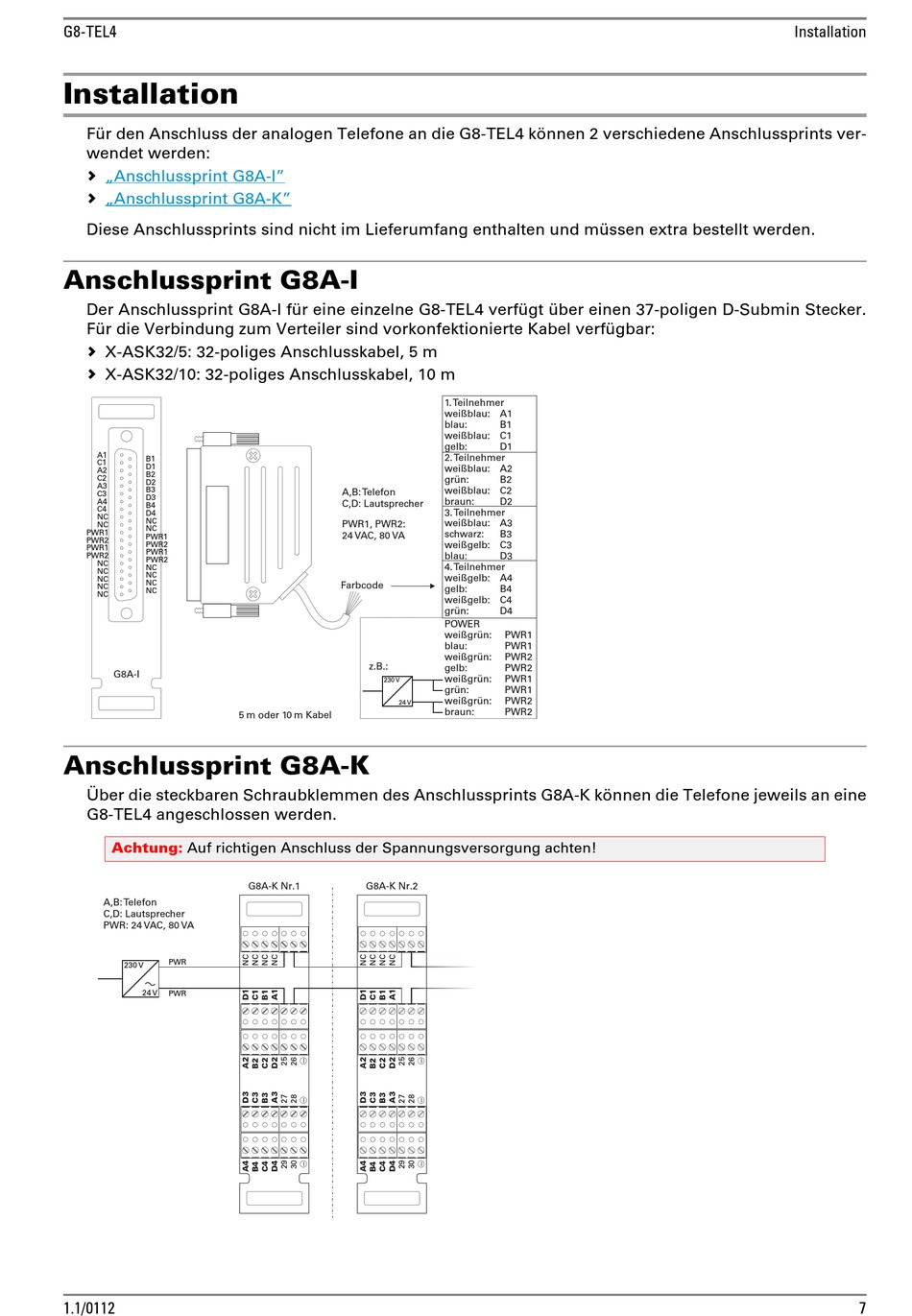

Installation
Für den Anschluss der analogen Telefone an die G8-TEL4 können 2 verschiedene Anschlussprints ver-
wendet werden:
„Anschlussprint G8A-I"
„Anschlussprint G8A-K"
Diese Anschlussprints sind nicht im Lieferumfang enthalten und müssen extra bestellt werden.
Anschlussprint G8A-I
Der Anschlussprint G8A-I für eine einzelne G8-TEL4 verfügt über einen 37-poligen D-Submin Stecker.
Für die Verbindung zum Verteiler sind vorkonfektionierte Kabel verfügbar:
X-ASK32/5: 32-poliges Anschlusskabel, 5 m
X-ASK32/10: 32-poliges Anschlusskabel, 10 m
A1
B1
C1
D1
A2
B2
C2
D2
A3
B3
C3
D3
A4
B4
C4
D4
NC
NC
NC
NC
PWR1
PWR1
PWR2
PWR2
PWR1
PWR1
PWR2
PWR2
NC
NC
NC
NC
NC
NC
NC
NC
NC
G8A-I
Anschlussprint G8A-K
Über die steckbaren Schraubklemmen des Anschlussprints G8A-K können die Telefone jeweils an eine
G8-TEL4 angeschlossen werden.
Achtung:
Auf richtigen Anschluss der Spannungsversorgung achten!
A,B:Telefon
C,D: Lautsprecher
PWR: 24 VAC, 80 VA
PWR
230 V
24 V
PWR
1.1/0112
A,B:Telefon
C,D: Lautsprecher
PWR1, PWR2:
24 VAC, 80 VA
Farbcode
z.B.:
230 V
24 V
5 m oder 10 m Kabel
G8A-K Nr.1
G8A-K Nr.2
1.Teilnehmer
weißblau: A1
blau:
B1
weißblau
: C1
gelb:
D1
2.Teilnehmer
weißblau
: A2
grün:
B2
weißblau
: C2
braun:
D2
3.Teilnehmer
weißblau
: A3
schwarz:
B3
weißgelb: C3
blau
:
D3
4.Teilnehmer
weißgelb: A4
gelb:
B4
weißgelb: C4
grün:
D4
POWER
weißgrün:
PWR1
blau:
PWR1
weißgrün:
PWR2
gelb:
PWR2
weißgrün:
PWR1
grün:
PWR1
weißgrün:
PWR2
braun:
PWR2
Installation
7
