Commend G8-TEL4 Kurzanleitung

Telefon-Teilnehmerkarte G8-TEL4
Die zur Inbetriebnahme benötigten Programme und Hand-
bücher erhalten Sie bei Ihrem Händlerpartner.
Die digitale Telefon-Teilnehmerkarte G8-TEL4 ermöglicht den Anschluss von bis zu
vier analogen Telefonen an die Zentralen GE 800 und GE 300 (mit GEI 300).
Installation mittels Anschlussprints
Für den Anschluss der analogen Telefone an die G8-TEL4 können die beiden An-
schlussprints G8A-K und G8A-I verwendet werden.
Diese Anschlussprints sowie der Trafo zur externen Speisung (z.B. PA9) sind nicht
im Lieferumfang enthalten.

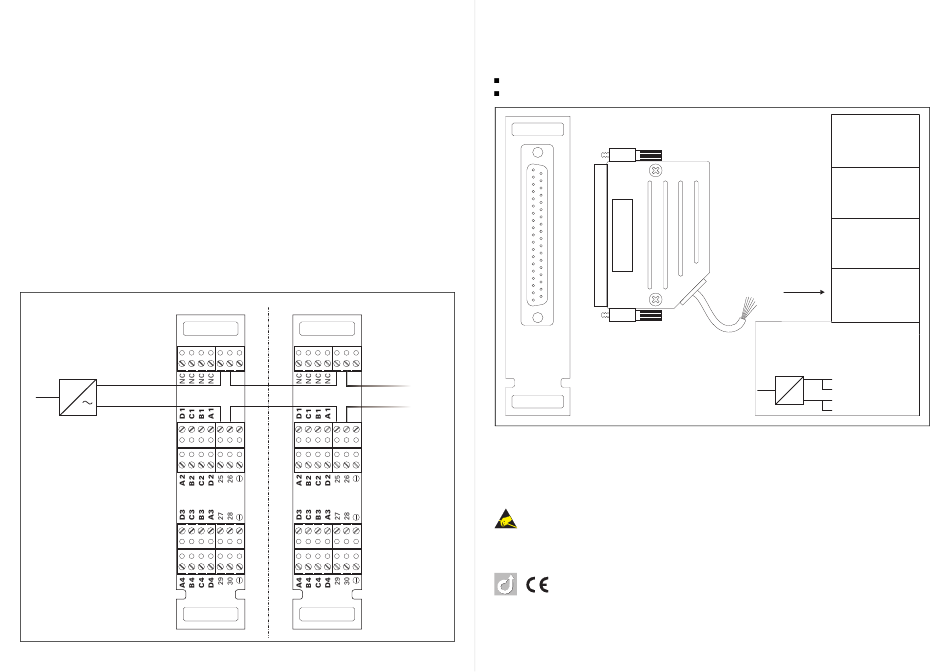

Anschlussprint G8A-K für eine G8-TEL4
Anschlussprint G8A-K für eine G8-TEL4 mit steckbaren Schraubklemmen; belegt
auf der Rückseite des Gehäuses einen Steckplatz.
Achtung: Auf richtigen Anschluss der Spannungsversorgung achten!
G8A-K Nr.1
A,B:Telefon
C,D: Lautsprecher
PWR: 24 VAC, 80 VA
PWR
230 V
24 V
PWR
G8A-K Nr.2
Anschlussprint G8A-I für eine G8-TEL4
Anschlussprint G8A-I für eine einzelne G8-TEL4 mit einem 37 poligen D-Submin
Stecker; belegt auf der Rückseite des Gehäuses einen Steckplatz.
Für die Verbindung zum Verteiler sind vorkonfektionierte Kabel verfügbar:
X-ASK32/5: 32-poliges Anschlusskabel, 5 m
X-ASK32/10: 32-poliges Anschlusskabel, 10 m
A1
B1
C1
D1
A2
B2
C2
D2
A3
B3
C3
D3
A4
B4
C4
D4
NC
NC
NC
NC
PWR1
PWR1
PWR2
PWR2
PWR1
PWR1
PWR2
PWR2
NC
NC
NC
NC
NC
NC
NC
NC
NC
G8A-I
5 m oder 10 m Kabel
Hinweis: Für technische Daten sowie für benötigte Hard- und Software, siehe
entsprechendes Datenblatt.
Die aktuellste Version der Software und Dokumentation erhalten Sie unter:
www.software-manuals.com
Achtung
Vorsichtsmaßnahmen bei Handhabung elektrostatisch gefährdeter Bau-
elemente beachten!
Die Karte darf nur von autorisiertem Fachpersonal installiert werden.
Hinweis des Herstellers
Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie 89/336 EWG
in der letztgültigen Fassung (EN 55022, EN 55024).
Hierfür trägt das Gerät die CE-Kennzeichnung.
Bitte bewahren Sie diese Beschreibung sorgfältig auf!
Type: D-BZ-G8-TEL4, Version: 1.0/0409
1.Teilnehmer
weißblau: A1
blau: B1
weißblau : C1
gelb: D1
2.Teilnehmer
weißblau : A2
grün: B2
weißblau : C2
A,B:Telefon
braun: D2
C,D: Lautsprecher
3.Teilnehmer
PWR1, PWR2: weißblau : A3
schwarz: B3
24 VAC, 80 VA
weißgelb: C3
blau : D3
4.Teilnehmer
weißgelb: A4
Farbcode
gelb: B4
weißgelb: C4
grün: D4
POWER
weißgrün: PWR1
blau: PWR1
weißgrün: PWR2
z.B.:
gelb: PWR2
weißgrün: PWR1
230 V
grün: PWR1
weißgrün: PWR2
24 V
braun: PWR2
