Installation

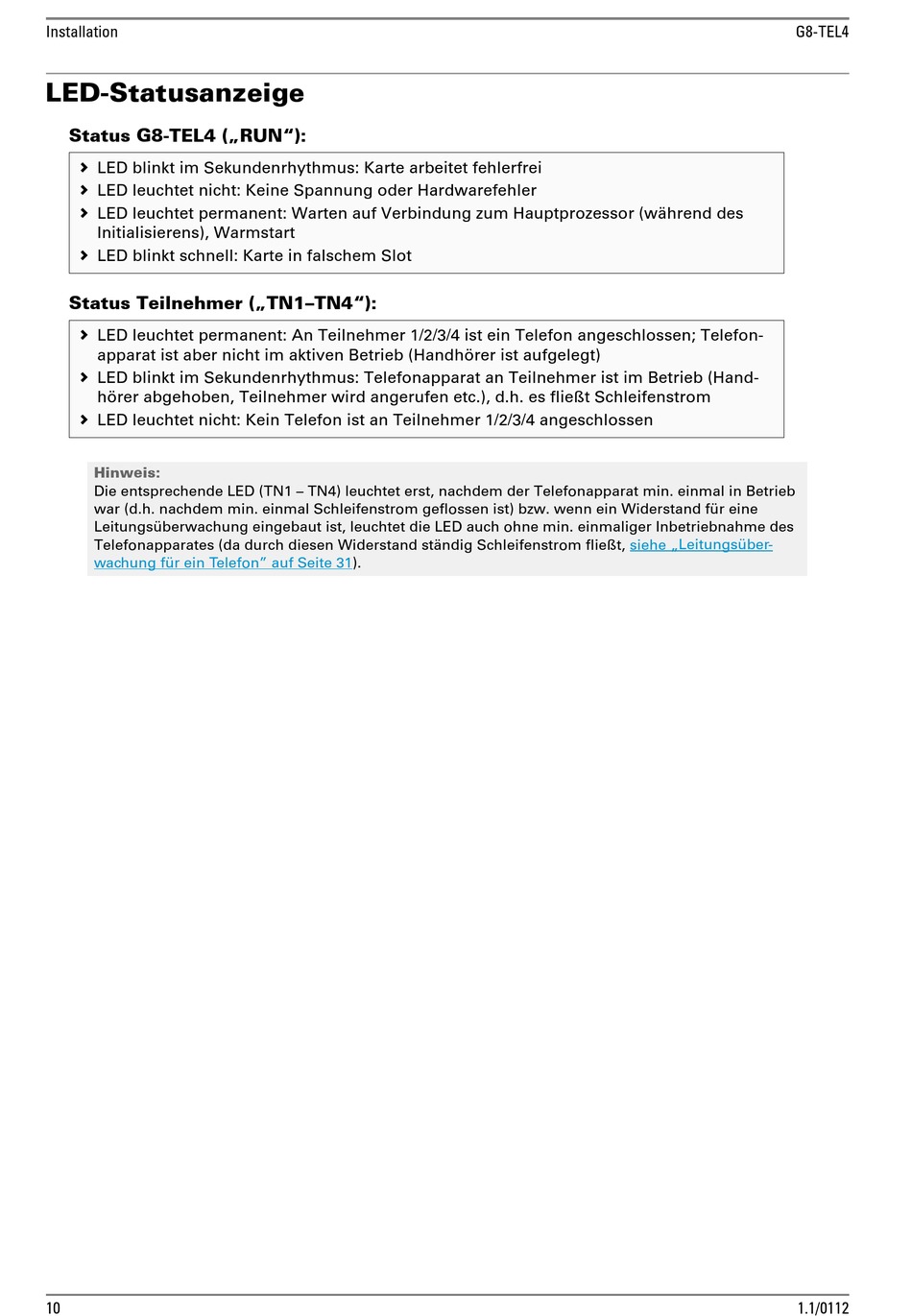

LED-Statusanzeige
Status G8-TEL4 („RUN"):
LED blinkt im Sekundenrhythmus: Karte arbeitet fehlerfrei
LED leuchtet nicht: Keine Spannung oder Hardwarefehler
LED leuchtet permanent: Warten auf Verbindung zum Hauptprozessor (während des
Initialisierens), Warmstart
LED blinkt schnell: Karte in falschem Slot
Status Teilnehmer („TN1–TN4"):
LED leuchtet permanent: An Teilnehmer 1/2/3/4 ist ein Telefon angeschlossen; Telefon-
apparat ist aber nicht im aktiven Betrieb (Handhörer ist aufgelegt)
LED blinkt im Sekundenrhythmus: Telefonapparat an Teilnehmer ist im Betrieb (Hand-
hörer abgehoben, Teilnehmer wird angerufen etc.), d.h. es fließt Schleifenstrom
LED leuchtet nicht: Kein Telefon ist an Teilnehmer 1/2/3/4 angeschlossen
Hinweis:
Die entsprechende LED (TN1 – TN4) leuchtet erst, nachdem der Telefonapparat min. einmal in Betrieb
war (d.h. nachdem min. einmal Schleifenstrom geflossen ist) bzw. wenn ein Widerstand für eine
Leitungsüberwachung eingebaut ist, leuchtet die LED auch ohne min. einmaliger Inbetriebnahme des
Telefonapparates (da durch diesen Widerstand ständig Schleifenstrom fließt,
wachung für ein Telefon" auf Seite
10
31).
G8-TEL4
siehe „Leitungsüber-
1.1/0112
