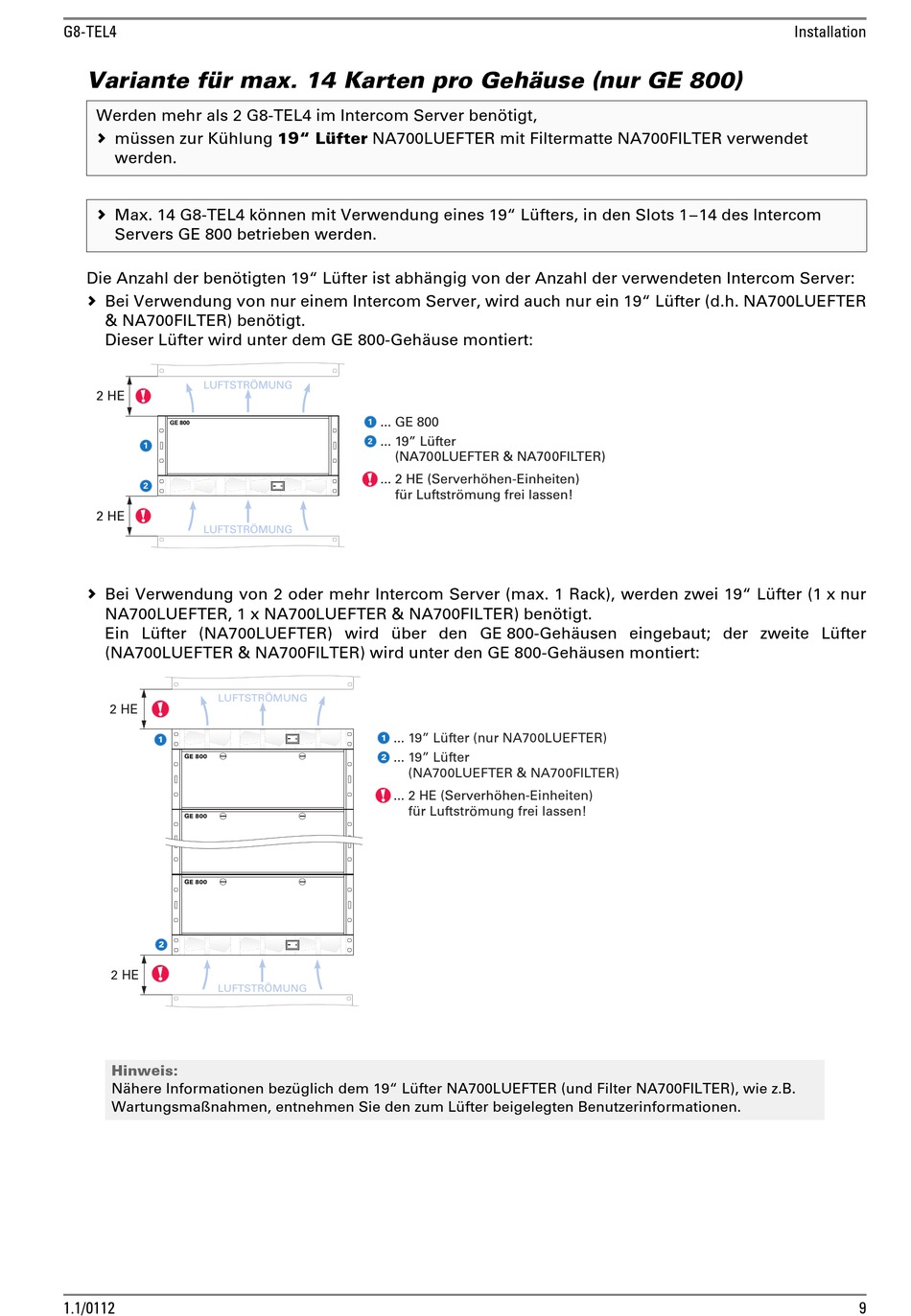

G8-TEL4
Variante für max. 14 Karten pro Gehäuse (nur GE 800)
Werden mehr als 2 G8-TEL4 im Intercom Server benötigt,
müssen zur Kühlung 19" Lüfter NA700LUEFTER mit Filtermatte NA700FILTER verwendet
werden.
Max. 14 G8-TEL4 können mit Verwendung eines 19" Lüfters, in den Slots 1–14 des Intercom
Servers GE 800 betrieben werden.
Die Anzahl der benötigten 19" Lüfter ist abhängig von der Anzahl der verwendeten Intercom Server:
Bei Verwendung von nur einem Intercom Server, wird auch nur ein 19" Lüfter (d.h. NA700LUEFTER
& NA700FILTER) benötigt.
Dieser Lüfter wird unter dem GE 800-Gehäuse montiert:
LUFTSTRÖMUNG
2 HE
GE 800
1
2
2 HE
LUFTSTRÖMUNG
Bei Verwendung von 2 oder mehr Intercom Server (max. 1 Rack), werden zwei 19" Lüfter (1 x nur
NA700LUEFTER, 1 x NA700LUEFTER & NA700FILTER) benötigt.
Ein Lüfter (NA700LUEFTER) wird über den GE 800-Gehäusen eingebaut; der zweite Lüfter
(NA700LUEFTER & NA700FILTER) wird unter den GE 800-Gehäusen montiert:
LUFTSTRÖMUNG
2 HE
1
GE 800
GE 800
GE 800
2
2 HE
LUFTSTRÖMUNG
Hinweis:
Nähere Informationen bezüglich dem 19" Lüfter NA700LUEFTER (und Filter NA700FILTER), wie z.B.
Wartungsmaßnahmen, entnehmen Sie den zum Lüfter beigelegten Benutzerinformationen.
1.1/0112
... GE 800
1
...
19" Lüfter
2
(NA700LUEFTER & NA700FILTER)
... 2 HE (Serverhöhen-Einheiten)
für Luftströmung frei lassen!
... 19" Lüfter (nur NA700LUEFTER)
1
... 19" Lüfter
2
(NA700LUEFTER & NA700FILTER)
... 2 HE (Serverhöhen-Einheiten)
für Luftströmung frei lassen!
