Aquatec® ORCA / ORCA F / ORCA XL
de Badewannenlifter
Gebrauchsanweisung
Werbung
Verwandte Anleitungen für Invacare Aquatec ORCA
Inhaltszusammenfassung für Invacare Aquatec ORCA
- Seite 1 Aquatec® ORCA / ORCA F / ORCA XL de Badewannenlifter Gebrauchsanweisung Diese Gebrauchsanweisung MUSS dem Benutzer des Produkts ausgehändigt werden. VOR der Verwendung dieses Produkts MUSS die Gebrauchsanweisung gelesen werden. Bewahren Sie sie auf, um später darin nachschlagen zu können.
- Seite 2 Alle Rechte vorbehalten. Die Weiterveröffentlichung, Vervielfältigung oder Änderung im Ganzen oder in Teilen ohne vorherige schriftliche Genehmigung von Invacare ist untersagt. Marken sind durch ™ und ® gekennzeichnet. Alle Marken sind das Eigentum der Invacare Corporation oder deren Tochtergesellschaften oder von diesen lizenziert, sofern nichts anderes angegeben ist.
- Seite 3 7.2 Reinigung und Desinfektion ..... . . 25 Inhaltsverzeichnis 7.2.1 Allgemeine Sicherheitsinformationen ... . . 25 7.2.2 Reinigungsintervalle .
- Seite 4 Weist auf eine gefährliche Situation hin, die Vergewissern Sie sich vor dem Lesen dieses Dokuments, bei Nichtbeachtung zu leichten Verletzungen dass Sie die aktuelle Fassung haben. Die jeweils aktuelle führen kann. Fassung können Sie als PDF-Datei von der Invacare-Website herunterladen. 1571317-G...
- Seite 5 ISO 10535 (Lifter zum Transport von behinderten Menschen). unseren Allgemeinen Geschäftsbedingungen für das jeweilige Weitere Informationen zu lokalen Normen und Vorschriften Land. Garantieansprüche können nur über den Fachhändler erhalten Sie bei Ihrem Invacare-Vertreter vor Ort. geltend gemacht werden, von dem das Produkt bezogen wurde. 1.5 Nutzungsdauer Bezüge und Saugnäpfe sind von dieser Garantie...
- Seite 6 Aquatec® ORCA / ORCA F / ORCA XL • technischen Änderungen • unbefugten Änderungen bzw. Einsatz nicht geeigneter Ersatzteile 1571317-G...
- Seite 7 Zubehör erst, nachdem Sie diese – Aufgrund regionaler Unterschiede ziehen Sie Anleitung und alle zusätzlichen Anleitungen den Invacare-Katalog oder die Invacare-Website für Ihr Land zurate, um sich über verfügbare vollständig gelesen und verstanden haben. Optionen zu informieren, oder wenden Sie sich an Ihren Invacare-Fachhändler.
- Seite 8 Aquatec® ORCA / ORCA F / ORCA XL 2.2 Sicherheitshinweise zur elektromagnetischen WARNUNG! Verträglichkeit Gefahr von Fehlfunktionen aufgrund elektromagnetischer Störungen WARNUNG! Zwischen diesem Produkt und anderen Gefahr von Fehlfunktionen elektrischen Geräten kann es zum Auftreten Elektromagnetische Störungen können den elektromagnetischer Störungen kommen, die Betrieb beeinträchtigen.
- Seite 9 Sicherheit Die Nutzung von Produkten wie beispielsweise Herzschrittmachern ist nach unserem Kenntnisstand mit keinerlei Gefahren verbunden. Hinweise und Herstellererklärungen zu elektromagnetischer Emission und Störfestigkeit sind auf Anfrage bei Invacare in Ihrem Land erhältlich. 1571317-G...
- Seite 10 Aquatec® ORCA / ORCA F / ORCA XL 2.3 Schilder und Symbole auf dem Produkt H Medizinprodukt Typenschild I Produktgewicht Das Typenschild (in blau gedruckt) enthält wichtige J CE-Kennzeichnung Informationen: K UKCA-Kennzeichnung L Seriennummer M Produktidentifizierungsnummer N Referenznummer O Gebrauchsanweisung lesen P Nennspannung/Nennleistung, siehe 10 Technische Daten, Seite 32 Q Produktbezeichnung...

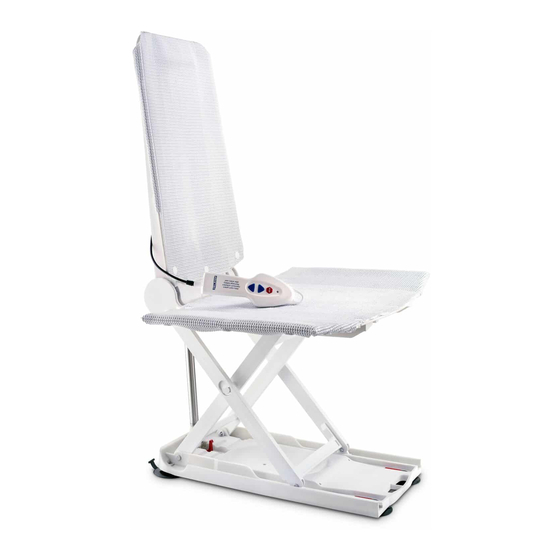

- Seite 11 3 Produktübersicht Seite 32. 3.1 Verwendungszweck 3.2 Hauptkomponenten des Produkts Aquatec ORCA, ORCA F und ORCA XL sind akkubetriebene Die folgenden Komponenten sind im Lieferumfang enthalten: Badewannenlifter, die als Hilfsmittel für das Einsteigen in eine Badewanne und Aussteigen aus einer Badewanne Handbedienteil und Ladegerät...
- Seite 12 Aquatec® ORCA / ORCA F / ORCA XL Sitz Rückenlehne Fig. 3-2 Fig. 3-3 A Seitenklappe A Klinkenstecker D Verriegelungsstift F Hintere Saugnäpfe (mit Gewinde) B Antrieb E Rückenlehnenplatte B Sitzplatte G Grundplatte C Spindelfuß C Scharnier für H Führung für die Rückenlehne Gleitfläche D Hubschere...
- Seite 13 Inbetriebnahme 4 Inbetriebnahme WARNUNG! Gefahr von Verletzungen und Sachschäden! – Stellen Sie den Badewannenlifter nur in 4.1 Sicherheitsinformationen Badewannen auf, die den Angaben der folgenden Tabelle entsprechen. Gefahr von Sachschäden – Wenn in der Badewanne ein seitlicher Überlauf – Überprüfen Sie alle Teile auf Transportschäden, vorhanden ist, verwenden Sie die optionalen und führen Sie vor jeder Verwendung eine Sonder-Seitenklappen.
- Seite 14 Aquatec® ORCA / ORCA F / ORCA XL weit ein, wie der Saugnapf zur Ausrichtung auf der 580–690 mm oder 750–1000 mm mit Grafik passt. Sonder-Seitenklappen (optional) mit Höhenadapter max. + 60 mm Gefahr von Sachschäden – Stellen Sie sicher, dass die Saugnäpfe richtig angebracht sind.
- Seite 15 Inbetriebnahme HINWEIS! – Stellen Sie sicher, dass die Seitenklappen nach außen gekappt sind, bevor Sie die Rückenlehne auf dem Sitz platzieren. Fig. 4-4 Stellen Sie den Sitz B auf den Boden der leeren Badewanne. Vergewissern Sie sich, dass die Spindelfußhalterung C zum Wannenende (dem Ablauf A entgegengesetzt) gerichtet ist.
- Seite 16 Aquatec® ORCA / ORCA F / ORCA XL Gefahr von Sachschäden Beschädigung des Produkts durch Herausrutschen des Spindelfußes. – Vergewissern Sie sich, dass die Spindel vor dem Hochklappen der Rückenlehne Fig. 4-8 vollständig zurückgezogen ist und dass der Spindelfuß anliegt und nicht verdreht ist. Gefahr von Sachschäden –...
- Seite 17 Inbetriebnahme WARNUNG! Stromschlaggefahr – Laden Sie den Akku nur in trockenen Räumen bei Zimmertemperatur (15 °C bis 25 °C), niemals jedoch im Badezimmer. Gefahr von Sachschäden – Verwenden Sie für das Aufladen des Akkus im Handbedienteil nur das mitgelieferte Ladegerät. Fig.
- Seite 18 Aquatec® ORCA / ORCA F / ORCA XL Die rote Kontrollleuchte G am Handbedienteil erlischt, wenn der Akku für die nächste Verwendung ausreichend geladen ist. Ein Überladen des Akkus ist nicht möglich. 3. Ziehen Sie das Ladegerät aus der Steckdose. 4.
- Seite 19 Verwenden 5 Verwenden Laden Sie den Akku regelmäßig auf (siehe 4.3 Laden des Akkus in 4 Inbetriebnahme, Seite 13). 5.1 Sicherheitsinformationen Weitergehende Informationen zu den Betriebsbedingungen finden Sie unter 10.4 VORSICHT! Umweltparameter, Seite 33. Verletzungsgefahr oder Gefahr von Sachschäden In ein beschädigtes Handbedienteil kann Feuchtigkeit eindringen, was einen Kurzschluss 5.2 Steuerung des Badewannenlifters mit Brandentwicklung verursachen könnte.
- Seite 20 Aquatec® ORCA / ORCA F / ORCA XL 1. Drücken Sie die Aufwärts-Taste B am Handbedienteil, A Not-Halt-Taste und halten Sie sie gedrückt. B Aufwärts-Taste Die Rückenlehne bewegt sich in die aufrechte Stellung, oder der Sitz fährt hoch. C Handbedienteil 2.
- Seite 21 Verwenden Gefahr von Sachschäden Wenden Sie sich im Bedarfsfall an Ihren Fachhändler. Badeöle oder -salze können das Leistungsverhalten der Hubschere beeinträchtigen. 5.3 Baden – Bei Verwendung solcher Badezusätze darf die empfohlene Dosierung nicht überschritten WARNUNG! werden. Rutschgefahr Wenn die Saugnäpfe keinen einwandfreien Halt Fahren Sie den unbelasteten Badewannenlifter einmal haben, kann der Badewannenlifter verrutschen.
- Seite 22 Aquatec® ORCA / ORCA F / ORCA XL 8. Halten Sie die Abwärts-Taste gedrückt, bis die Rückenlehne die gewünschte Stellung eingenommen hat. Zum Verlassen der Badewanne führen Sie diese Schritte in umgekehrter Reihenfolge aus. 9. Um die Rückenlehne aufrecht zu stellen oder den Badewannenlifter hochzufahren, drücken Sie die Aufwärts-Taste und halten diese gedrückt, bis sich der Sitz auf Höhe des Wannenrands befindet.
- Seite 23 Transport 6 Transport 6.1 Sicherheitsinformationen Gefahr von Sachschäden – Die in Abschnitt 10.4 Umweltparameter, Seite 33 aufgeführten Transport- und Lagerbedingungen beachten. – Die Rückenlehne ist in eingeklapptem Zustand nicht am Sitz arretiert und kann sich von diesem lösen. – Nehmen Sie die Saugnäpfe für den Transport des Badewannenlifters nicht ab.
- Seite 24 Aquatec® ORCA / ORCA F / ORCA XL 6. Klappen Sie die Seitenklappen des Sitzes einwärts. Fig. 6-2 Lösen Sie die hinteren Saugnäpfe A gleichzeitig, indem Sie an den hervorstehenden Laschen B nach oben ziehen. 8. Heben Sie die Rückseite des Sitzes leicht an. Dadurch werden die vorderen Saugnäpfe gelöst.
- Seite 25 Instandhaltung 7.2 Reinigung und Desinfektion 7 Instandhaltung 7.2.1 Allgemeine Sicherheitsinformationen 7.1 Wartung und Inspektion VORSICHT! Für dieses Produkt ist keine Instandhaltung erforderlich, Kontaminationsgefahr sofern die aufgeführten Reinigungs- und Sicherheitshinweise – Vorkehrungen für sich selbst treffen und beachtet werden. geeignete Schutzausrüstung verwenden. Gefahr von Sachschäden HINWEIS! –...
- Seite 26 Aquatec® ORCA / ORCA F / ORCA XL 7.2.2 Reinigungsintervalle 3. Trocknen Sie das Produkt mit einem Tuch. 4. Schmieren Sie die Führung für die Gleitfläche (siehe HINWEIS! Markierung H in Abbildung 3.2 in Kapitel 3.2 Regelmäßige Reinigung und Desinfektion sorgen Hauptkomponenten des Produkts, Seite 11) leicht mit für einen reibungslosen Betrieb, verlängern die Vaseline.
- Seite 27 Instandhaltung Reinigen des Ladegeräts und des Handbedienteils Desinfektionsmittel: Haushaltsübliches Desinfektionsmittel Trocknen: Das Produkt an der Luft trocknen lassen. WARNUNG! Stromschlaggefahr – Ziehen Sie stets den Stecker aus der Steckdose, bevor Sie das Ladegerät reinigen. – Stecken Sie niemals Gegenstände aus leitendem Material (z.
- Seite 28 Aquatec® ORCA / ORCA F / ORCA XL 8.3 Entsorgung 8 Nach dem Gebrauch WARNUNG! 8.1 Lagerung Umweltgefährdung Das Produkt enthält Akkus. Gefahr von Sachschäden Das Produkt enthält Substanzen, die die – Das Produkt nicht in der Nähe von Umwelt schädigen können, wenn sie nicht Wärmequellen lagern.
- Seite 29 Nach dem Gebrauch jeweiligen Landes zur Abfallentsorgung erfolgen. Wenden Sie sich an Ihr Abfallentsorgungsunternehmen, wenn Sie weitere Informationen wünschen. 1571317-G...
- Seite 30 Aquatec® ORCA / ORCA F / ORCA XL 9 Problembehandlung 9.1 Erkennen und Beheben von Mängeln In der folgenden Tabelle finden Sie Informationen zu Mängeln und ihren möglichen Ursachen. Wenn Sie die Störung mit den genannten Lösungen nicht beheben können, wenden Sie sich bitte direkt an Ihren Fachhändler. Störung Lösung Mögliche Ursache...
- Seite 31 Problembehandlung Störung Mögliche Ursache Lösung Der Akku wird nicht Die Elektronik ist schadhaft. Lassen Sie Ihren autorisierten Fachhändler das Handbedienteil geladen, und während überprüfen. des Ladevorgangs blinkt die Der Akku ist schadhaft. Tauschen Sie das Handbedienteil aus, → wenden Sie sich an rote Kontrollleuchte.
- Seite 32 Aquatec® ORCA / ORCA F / ORCA XL 10 Technische Daten Gewicht Sitz* (ORCA) 6,6 kg 7,2 kg (ORCA F) (ORCA XL) 7,4 kg 10.1 Abmessungen und Gewicht Gewicht Rückenlehne* 4,2 kg 920 mm Gesamtlänge in der niedrigsten Position (ORCA / ORCA F / ORCA XL) 650 mm Gesamtlänge in der höchsten Position Gewicht Handbedienteil...
- Seite 33 Technische Daten Schutz gegen das Eindringen von Wasser bei starkem Akku-Typ Lithium- Strahlwasser, geprüft bei festgelegten Wetterbedingungen. Ionen- akku Staubdicht und geschützt gegen das Eindringen von Wasser bei zeitweiligem Untertauchen. Ladegeräteeingang: 100 V AC – 240 V AC, Schutz gegen das Eindringen von Wasser bei starkem 50 Hz –...
