4.
MONTAGEANLEITUNG
Warnung: Drei Erwachsene in guter körperlicher Konstitution sind für die folgenden Schritte nötig. Tragen Sie feste Schuhe, um
Stürze zu vermeiden. Nichtbeachten der folgenden Anweisungen und Warnungen kann zu Unfällen führen.

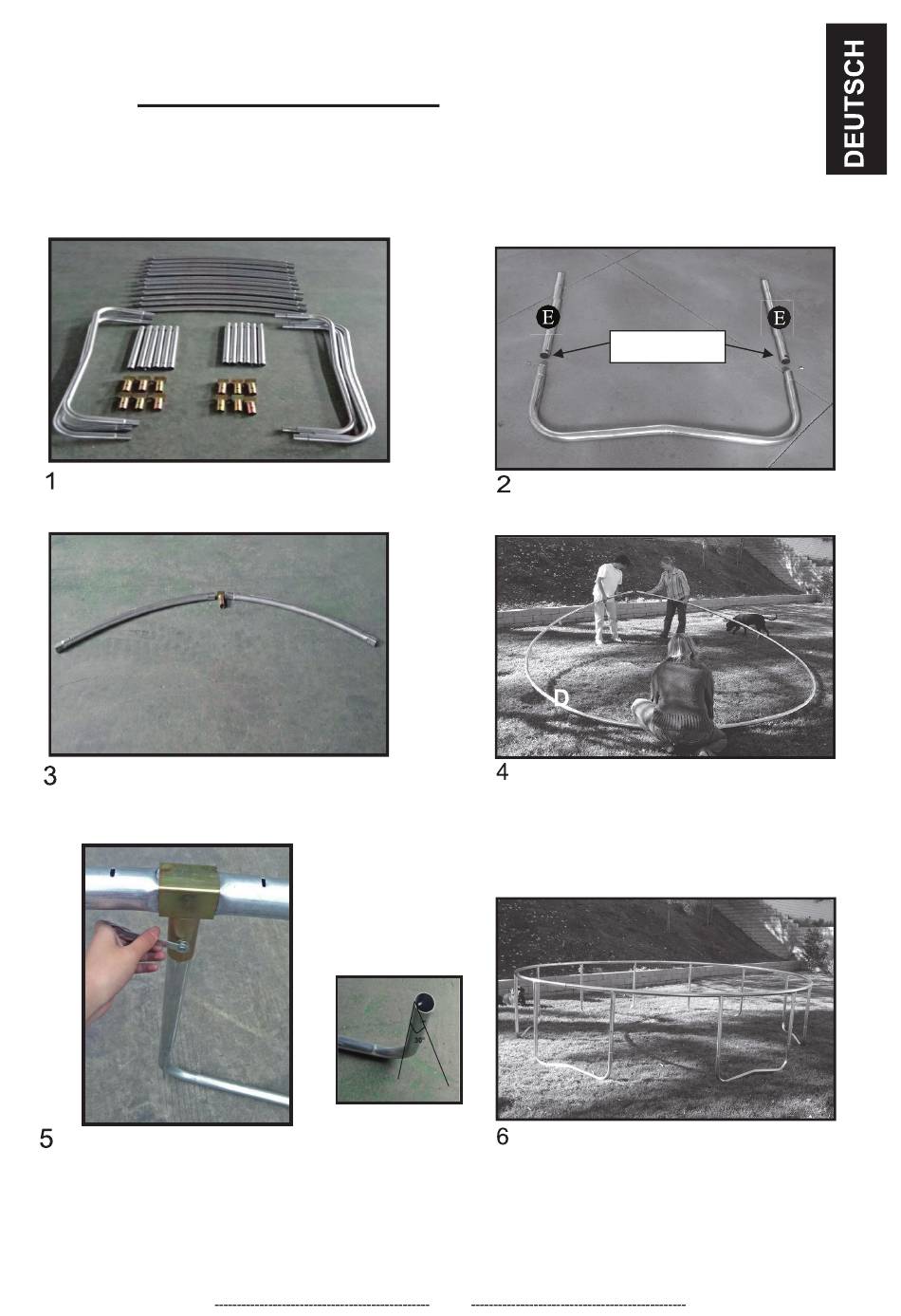

Legen Sie die Einzelteile in Gruppen zusammen
(siehe Abbildung).
Montieren Sie den Rahmen, indem Sie
alle Rahmenteile ineinander stecken und fixieren
Sie diese mit den mitgelieferten Schrauben.
Verbinden Sie die w-förmigen Beine mit dem Rahmen
und fixieren Sie diese mit den mitgelieferten Beinen.
Bitte beachten Sie, dass dieser Winkel nach außen ist.
Rahmenmontage
Beachten Sie bitte die Teileliste zur Identifizierung.
Starten Sie mit der Montage des w-förmigen Standbeins.
Stecken Sie das Verlängerungsbeine.
Fahren Sie fort, bis die Rahmenteile einen großen Kreis
ergeben. Für die Montage des letzten Rahmenteils sind
u.a. 3 Erwachsene notwendig. Zwei davon stecken die
letzten Rahmenteile fest ineinander, die dritte Person
fixiert den Rahmen auf der gegen-überliegenden Seite.
Beide der Montage der Beine stellen Sie bitte sicher,
dass sich jeweils abwechselnd ein Bein E und ein Bein E
nebeneinander befinden
53
