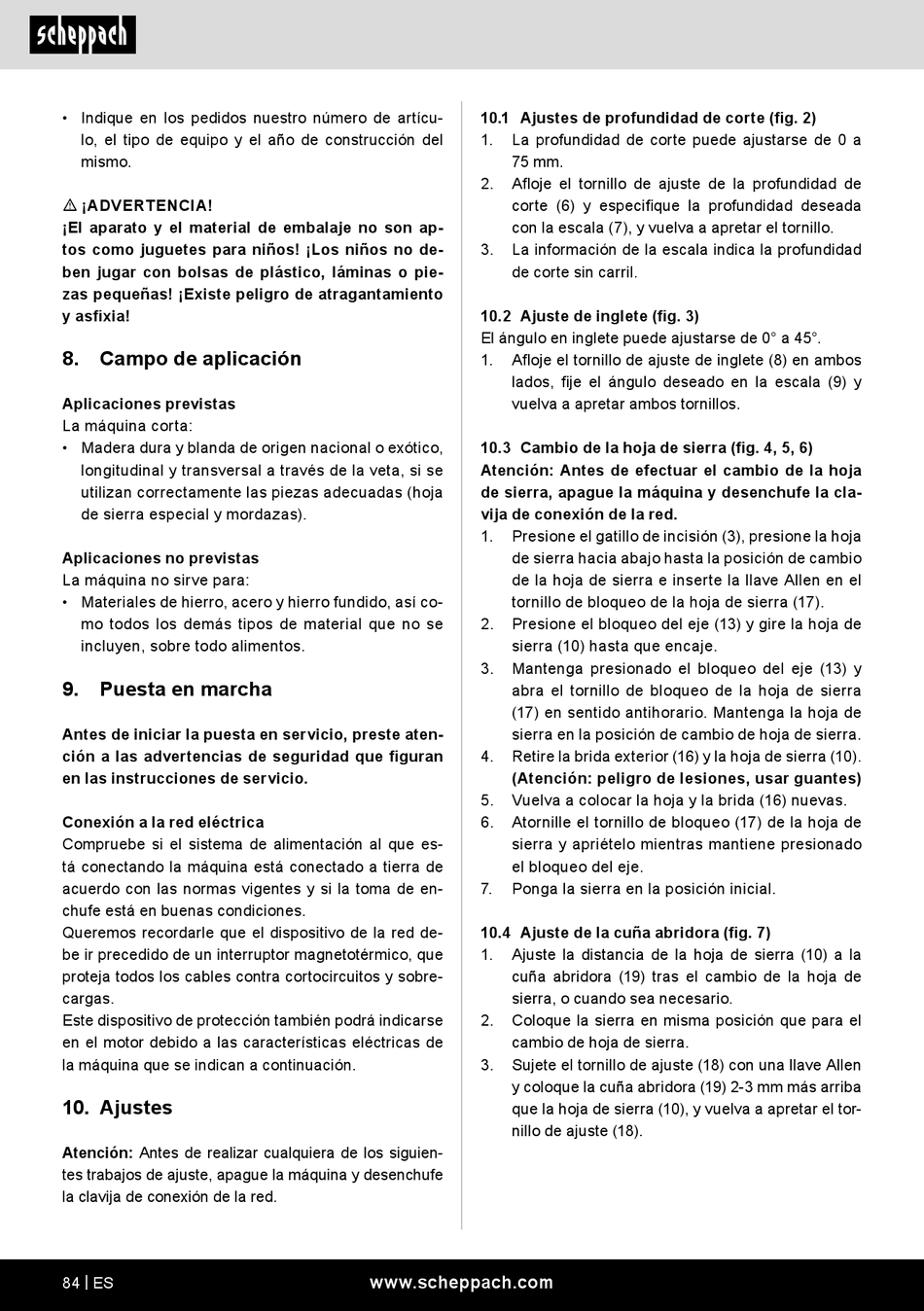

• Indique en los pedidos nuestro número de artícu-
lo, el tipo de equipo y el año de construcción del
mismo.
m ¡ADVERTENCIA!
¡El aparato y el material de embalaje no son ap-
tos como juguetes para niños! ¡Los niños no de-
ben jugar con bolsas de plástico, láminas o pie-
zas pequeñas! ¡Existe peligro de atragantamiento
y asfixia!
8. Campo de aplicación
Aplicaciones previstas
La máquina corta:
• Madera dura y blanda de origen nacional o exótico,
longitudinal y transversal a través de la veta, si se
utilizan correctamente las piezas adecuadas (hoja
de sierra especial y mordazas).
Aplicaciones no previstas
La máquina no sirve para:
• Materiales de hierro, acero y hierro fundido, así co-
mo todos los demás tipos de material que no se
incluyen, sobre todo alimentos.
9. Puesta en marcha
Antes de iniciar la puesta en servicio, preste aten-
ción a las advertencias de seguridad que figuran
en las instrucciones de servicio.
Conexión a la red eléctrica
Compruebe si el sistema de alimentación al que es-
tá conectando la máquina está conectado a tierra de
acuerdo con las normas vigentes y si la toma de en-
chufe está en buenas condiciones.
Queremos recordarle que el dispositivo de la red de-
be ir precedido de un interruptor magnetotérmico, que
proteja todos los cables contra cortocircuitos y sobre-
cargas.
Este dispositivo de protección también podrá indicarse
en el motor debido a las características eléctricas de
la máquina que se indican a continuación.
10. Ajustes
Atención: Antes de realizar cualquiera de los siguien-
tes trabajos de ajuste, apague la máquina y desenchufe
la clavija de conexión de la red.
84 | ES
10.1 Ajustes de profundidad de corte (fig. 2)
1. La profundidad de corte puede ajustarse de 0 a
75 mm.
2. Afloje el tornillo de ajuste de la profundidad de
corte (6) y especifique la profundidad deseada
con la escala (7), y vuelva a apretar el tornillo.
3. La información de la escala indica la profundidad
de corte sin carril.
10.2 Ajuste de inglete (fig. 3)
El ángulo en inglete puede ajustarse de 0° a 45°.
1. Afloje el tornillo de ajuste de inglete (8) en ambos
lados, fije el ángulo deseado en la escala (9) y
vuelva a apretar ambos tornillos.
10.3 Cambio de la hoja de sierra (fig. 4, 5, 6)
Atención: Antes de efectuar el cambio de la hoja
de sierra, apague la máquina y desenchufe la cla-
vija de conexión de la red.
1. Presione el gatillo de incisión (3), presione la hoja
de sierra hacia abajo hasta la posición de cambio
de la hoja de sierra e inserte la llave Allen en el
tornillo de bloqueo de la hoja de sierra (17).
2. Presione el bloqueo del eje (13) y gire la hoja de
sierra (10) hasta que encaje.
3. Mantenga presionado el bloqueo del eje (13) y
abra el tornillo de bloqueo de la hoja de sierra
(17) en sentido antihorario. Mantenga la hoja de
sierra en la posición de cambio de hoja de sierra.
4. Retire la brida exterior (16) y la hoja de sierra (10).
(Atención: peligro de lesiones, usar guantes)
5. Vuelva a colocar la hoja y la brida (16) nuevas.
6. Atornille el tornillo de bloqueo (17) de la hoja de
sierra y apriételo mientras mantiene presionado
el bloqueo del eje.
7. Ponga la sierra en la posición inicial.
10.4 Ajuste de la cuña abridora (fig. 7)
1. Ajuste la distancia de la hoja de sierra (10) a la
cuña abridora (19) tras el cambio de la hoja de
sierra, o cuando sea necesario.
2. Coloque la sierra en misma posición que para el
cambio de hoja de sierra.
3. Sujete el tornillo de ajuste (18) con una llave Allen
y coloque la cuña abridora (19) 2-3 mm más arriba
que la hoja de sierra (10), y vuelva a apretar el tor-
nillo de ajuste (18).
