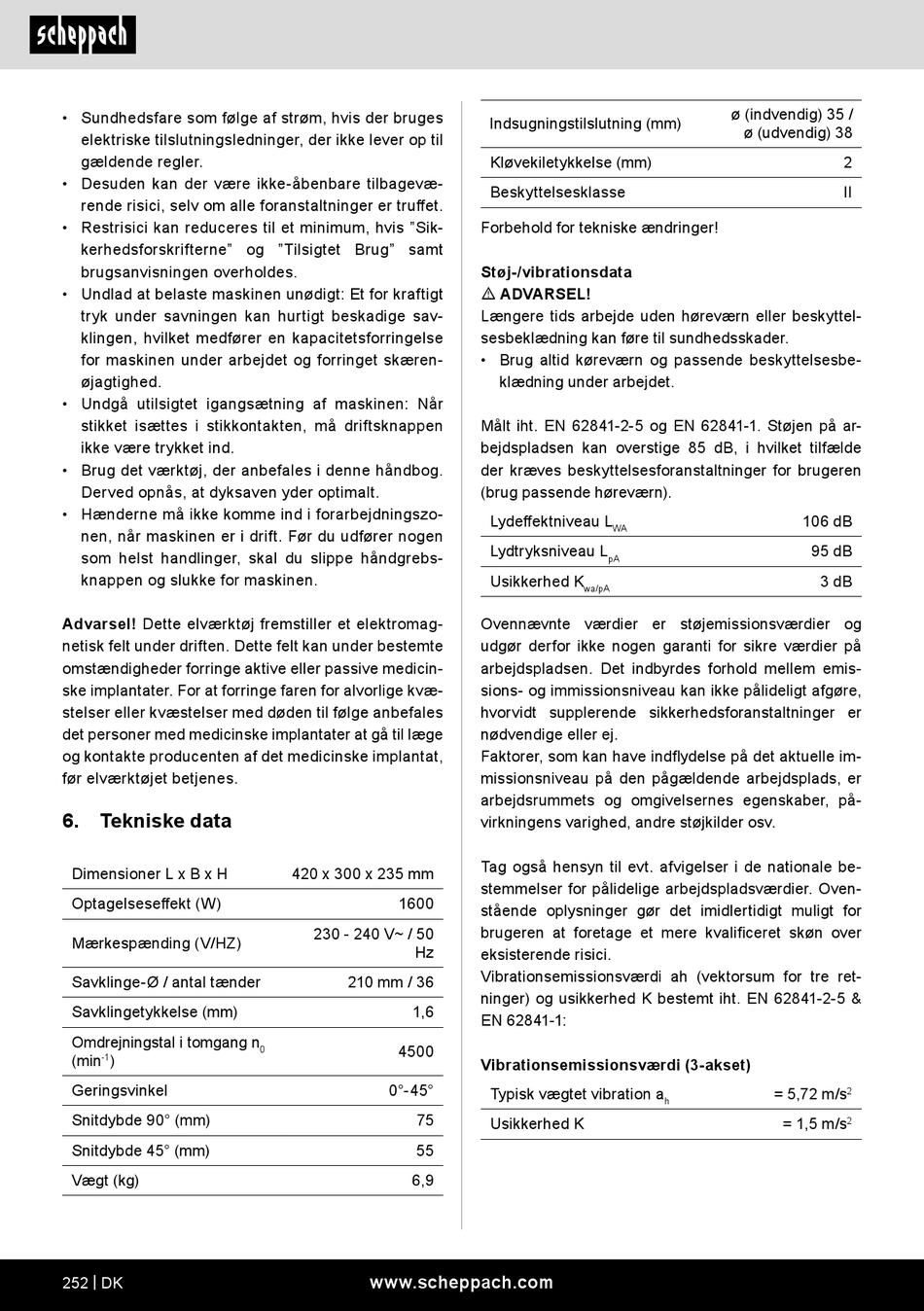

Scheppach PL75 Originalbetriebsanleitung Seite 252

• Sundhedsfare som følge af strøm, hvis der bruges
elektriske tilslutningsledninger, der ikke lever op til
gældende regler.
• Desuden kan der være ikke-åbenbare tilbagevæ-
rende risici, selv om alle foranstaltninger er truffet.
• Restrisici kan reduceres til et minimum, hvis "Sik-
kerhedsforskrifterne" og "Tilsigtet Brug" samt
brugsanvisningen overholdes.
• Undlad at belaste maskinen unødigt: Et for kraftigt
tryk under savningen kan hurtigt beskadige sav-
klingen, hvilket medfører en kapacitetsforringelse
for maskinen under arbejdet og forringet skæren-
øjagtighed.
• Undgå utilsigtet igangsætning af maskinen: Når
stikket isættes i stikkontakten, må driftsknappen
ikke være trykket ind.
• Brug det værktøj, der anbefales i denne håndbog.
Derved opnås, at dyksaven yder optimalt.
• Hænderne må ikke komme ind i forarbejdningszo-
nen, når maskinen er i drift. Før du udfører nogen
som helst handlinger, skal du slippe håndgrebs-
knappen og slukke for maskinen.
Advarsel! Dette elværktøj fremstiller et elektromag-
netisk felt under driften. Dette felt kan under bestemte
omstændigheder forringe aktive eller passive medicin-
ske implantater. For at forringe faren for alvorlige kvæ-
stelser eller kvæstelser med døden til følge anbefales
det personer med medicinske implantater at gå til læge
og kontakte producenten af det medicinske implantat,
før elværktøjet betjenes.
6. Tekniske data
Dimensioner L x B x H Dimensioner L x B x H
Optagelseseffekt (W) Optagelseseffekt (W)
Mærkespænding (V/HZ) Mærkespænding (V/HZ)
Savklinge-Ø / antal tænder Savklinge-Ø / antal tænder
Savklingetykkelse (mm) Savklingetykkelse (mm)
Omdrejningstal i tomgang n
(min )
-1
Geringsvinkel Geringsvinkel
Snitdybde 90° (mm) Snitdybde 90° (mm)
Snitdybde 45° (mm) Snitdybde 45° (mm)
Vægt (kg) Vægt (kg)
252 | DK
420 x 300 x 235 mm 420 x 300 x 235 mm
1600 1600
230 - 240 V~ / 50 230 - 240 V~ / 50
Hz Hz
210 mm / 36 210 mm / 36
1,6 1,6
4500 4500
0
0°-45° 0°-45°
75 75
55 55
6,9 6,9
www.scheppach.com
Indsugningstilslutning (mm) Indsugningstilslutning (mm)
Kløvekiletykkelse (mm) Kløvekiletykkelse (mm)
Beskyttelsesklasse Beskyttelsesklasse
Forbehold for tekniske ændringer!
Støj-/vibrationsdata
m ADVARSEL!
Længere tids arbejde uden høreværn eller beskyttel-
sesbeklædning kan føre til sundhedsskader.
• Brug altid køreværn og passende beskyttelsesbe-
klædning under arbejdet.
Målt iht. EN 62841-2-5 og EN 62841-1. Støjen på ar-
bejdspladsen kan overstige 85 dB, i hvilket tilfælde
der kræves beskyttelsesforanstaltninger for brugeren
(brug passende høreværn).
Lydeffektniveau L
WA
Lydtryksniveau L
pA
Usikkerhed K
wa/pA
Ovennævnte værdier er støjemissionsværdier og
udgør derfor ikke nogen garanti for sikre værdier på
arbejdspladsen. Det indbyrdes forhold mellem emis-
sions- og immissionsniveau kan ikke pålideligt afgøre,
hvorvidt supplerende sikkerhedsforanstaltninger er
nødvendige eller ej.
Faktorer, som kan have indflydelse på det aktuelle im-
missionsniveau på den pågældende arbejdsplads, er
arbejdsrummets og omgivelsernes egenskaber, på-
virkningens varighed, andre støjkilder osv.
Tag også hensyn til evt. afvigelser i de nationale be-
stemmelser for pålidelige arbejdspladsværdier. Oven-
stående oplysninger gør det imidlertidigt muligt for
brugeren at foretage et mere kvalificeret skøn over
eksisterende risici.
Vibrationsemissionsværdi ah (vektorsum for tre ret-
ninger) og usikkerhed K bestemt iht. EN 62841-2-5 &
EN 62841-1:
Vibrationsemissionsværdi (3-akset)
Typisk vægtet vibration a
Usikkerhed K
ø (indvendig) 35 / ø (indvendig) 35 /
ø (udvendig) 38 ø (udvendig) 38
106 dB
95 dB
3 dB
= 5,72 m/s
h
= 1,5 m/s
2 2
II II
2
2
