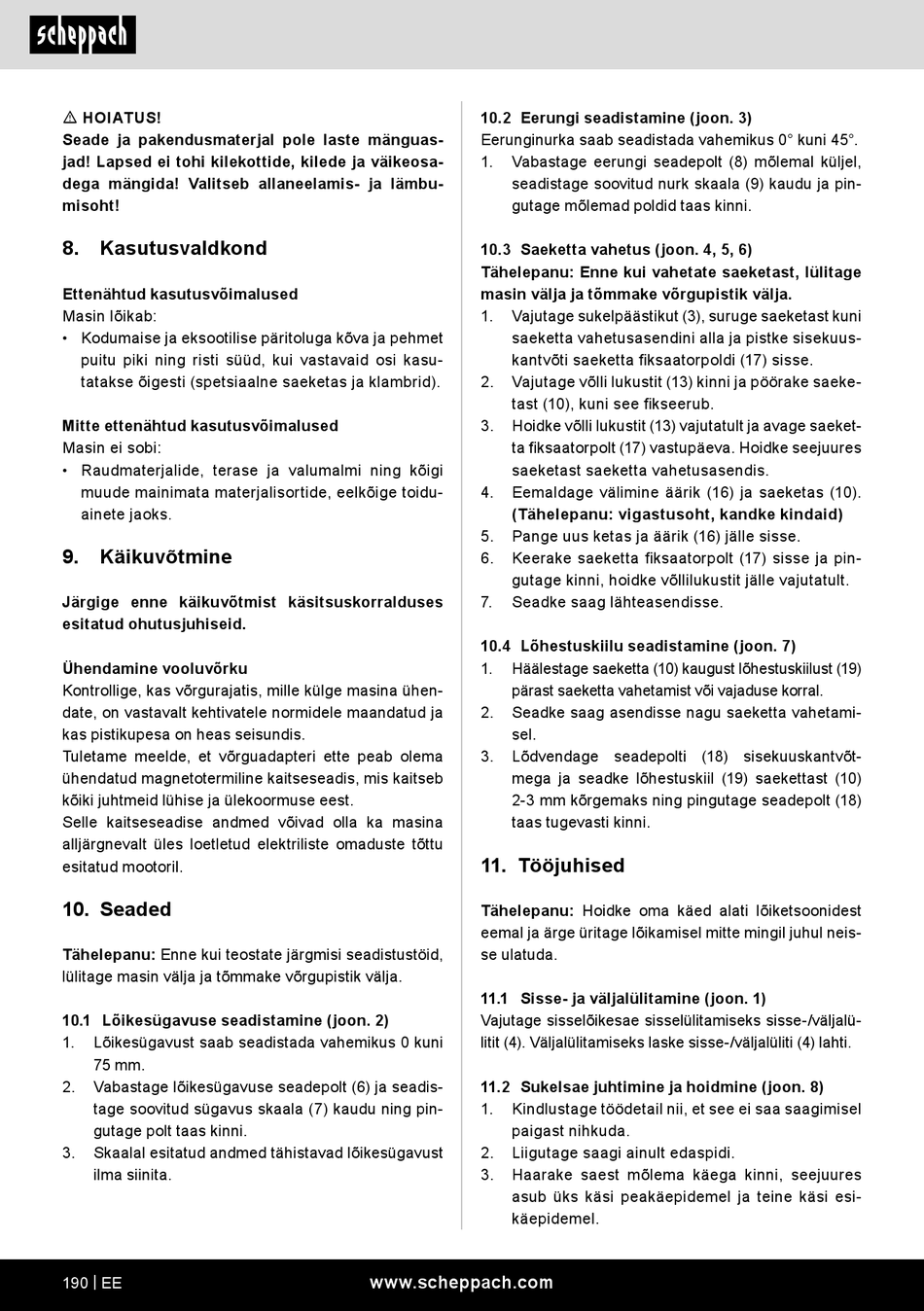

m HOIATUS!
Seade ja pakendusmaterjal pole laste mänguas-
jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-
dega mängida! Valitseb allaneelamis- ja lämbu-
misoht!

8. Kasutusvaldkond

Ettenähtud kasutusvõimalused
Masin lõikab:
• Kodumaise ja eksootilise päritoluga kõva ja pehmet
puitu piki ning risti süüd, kui vastavaid osi kasu-
tatakse õigesti (spetsiaalne saeketas ja klambrid).
Mitte ettenähtud kasutusvõimalused
Masin ei sobi:
• Raudmaterjalide, terase ja valumalmi ning kõigi
muude mainimata materjalisortide, eelkõige toidu-
ainete jaoks.
9. Käikuvõtmine
Järgige enne käikuvõtmist käsitsuskorralduses
esitatud ohutusjuhiseid.
Ühendamine vooluvõrku
Kontrollige, kas võrgurajatis, mille külge masina ühen-
date, on vastavalt kehtivatele normidele maandatud ja
kas pistikupesa on heas seisundis.
Tuletame meelde, et võrguadapteri ette peab olema
ühendatud magnetotermiline kaitseseadis, mis kaitseb
kõiki juhtmeid lühise ja ülekoormuse eest.
Selle kaitseseadise andmed võivad olla ka masina
alljärgnevalt üles loetletud elektriliste omaduste tõttu
esitatud mootoril.

10. Seaded

Tähelepanu: Enne kui teostate järgmisi seadistustöid,
lülitage masin välja ja tõmmake võrgupistik välja.
10.1 Lõikesügavuse seadistamine (joon. 2)
1. Lõikesügavust saab seadistada vahemikus 0 kuni
75 mm.
2. Vabastage lõikesügavuse seadepolt (6) ja seadis-
tage soovitud sügavus skaala (7) kaudu ning pin-
gutage polt taas kinni.
3. Skaalal esitatud andmed tähistavad lõikesügavust
ilma siinita.
190 | EE
10.2 Eerungi seadistamine (joon. 3)
Eerunginurka saab seadistada vahemikus 0° kuni 45°.
1. Vabastage eerungi seadepolt (8) mõlemal küljel,
seadistage soovitud nurk skaala (9) kaudu ja pin-
gutage mõlemad poldid taas kinni.
10.3 Saeketta vahetus (joon. 4, 5, 6)
Tähelepanu: Enne kui vahetate saeketast, lülitage
masin välja ja tõmmake võrgupistik välja.
1. Vajutage sukelpäästikut (3), suruge saeketast kuni
saeketta vahetusasendini alla ja pistke sisekuus-
kantvõti saeketta fiksaatorpoldi (17) sisse.
2. Vajutage võlli lukustit (13) kinni ja pöörake saeke-
tast (10), kuni see fikseerub.
3. Hoidke võlli lukustit (13) vajutatult ja avage saeket-
ta fiksaatorpolt (17) vastupäeva. Hoidke seejuures
saeketast saeketta vahetusasendis.
4. Eemaldage välimine äärik (16) ja saeketas (10).
(Tähelepanu: vigastusoht, kandke kindaid)
5. Pange uus ketas ja äärik (16) jälle sisse.
6. Keerake saeketta fiksaatorpolt (17) sisse ja pin-
gutage kinni, hoidke võllilukustit jälle vajutatult.
7. Seadke saag lähteasendisse.
10.4 Lõhestuskiilu seadistamine (joon. 7)
1. Häälestage saeketta (10) kaugust lõhestuskiilust (19)
pärast saeketta vahetamist või vajaduse korral.
2. Seadke saag asendisse nagu saeketta vahetami-
sel.
3. Lõdvendage seadepolti (18) sisekuuskantvõt-
mega ja seadke lõhestuskiil (19) saekettast (10)
2-3 mm kõrgemaks ning pingutage seadepolt (18)
taas tugevasti kinni.
11. Tööjuhised
Tähelepanu: Hoidke oma käed alati lõiketsoonidest
eemal ja ärge üritage lõikamisel mitte mingil juhul neis-
se ulatuda.
11.1 Sisse- ja väljalülitamine (joon. 1)
Vajutage sisselõikesae sisselülitamiseks sisse-/väljalü-
litit (4). Väljalülitamiseks laske sisse-/väljalüliti (4) lahti.
11.2 Sukelsae juhtimine ja hoidmine (joon. 8)
1. Kindlustage töödetail nii, et see ei saa saagimisel
paigast nihkuda.
2. Liigutage saagi ainult edaspidi.
3. Haarake saest mõlema käega kinni, seejuures
asub üks käsi peakäepidemel ja teine käsi esi-
käepidemel.
