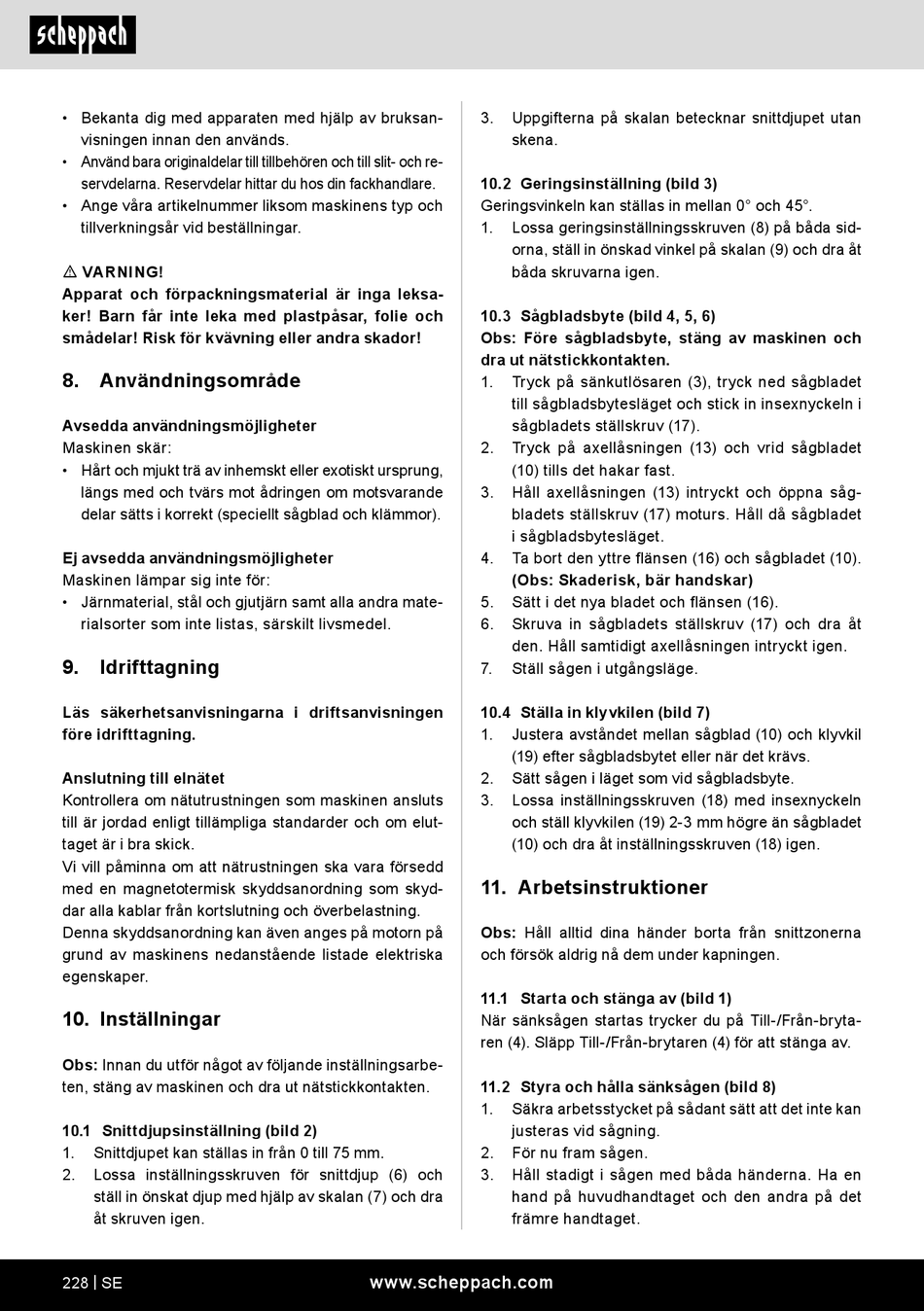

Scheppach PL75 Originalbetriebsanleitung Seite 228

• Bekanta dig med apparaten med hjälp av bruksan-
visningen innan den används.
• Använd bara originaldelar till tillbehören och till slit- och re-
servdelarna. Reservdelar hittar du hos din fackhandlare.
• Ange våra artikelnummer liksom maskinens typ och
tillverkningsår vid beställningar.
m VARNING!
Apparat och förpackningsmaterial är inga leksa-
ker! Barn får inte leka med plastpåsar, folie och
smådelar! Risk för kvävning eller andra skador!
8. Användningsområde
Avsedda användningsmöjligheter
Maskinen skär:
• Hårt och mjukt trä av inhemskt eller exotiskt ursprung,
längs med och tvärs mot ådringen om motsvarande
delar sätts i korrekt (speciellt sågblad och klämmor).
Ej avsedda användningsmöjligheter
Maskinen lämpar sig inte för:
• Järnmaterial, stål och gjutjärn samt alla andra mate-
rialsorter som inte listas, särskilt livsmedel.
9. Idrifttagning
Läs säkerhetsanvisningarna i driftsanvisningen
före idrifttagning.
Anslutning till elnätet
Kontrollera om nätutrustningen som maskinen ansluts
till är jordad enligt tillämpliga standarder och om elut-
taget är i bra skick.
Vi vill påminna om att nätrustningen ska vara försedd
med en magnetotermisk skyddsanordning som skyd-
dar alla kablar från kortslutning och överbelastning.
Denna skyddsanordning kan även anges på motorn på
grund av maskinens nedanstående listade elektriska
egenskaper.
10. Inställningar
Obs: Innan du utför något av följande inställningsarbe-
ten, stäng av maskinen och dra ut nätstickkontakten.
10.1 Snittdjupsinställning (bild 2)
1. Snittdjupet kan ställas in från 0 till 75 mm.
2. Lossa inställningsskruven för snittdjup (6) och
ställ in önskat djup med hjälp av skalan (7) och dra
åt skruven igen.
228 | SE
3. Uppgifterna på skalan betecknar snittdjupet utan
skena.
10.2 Geringsinställning (bild 3)
Geringsvinkeln kan ställas in mellan 0° och 45°.
1. Lossa geringsinställningsskruven (8) på båda sid-
orna, ställ in önskad vinkel på skalan (9) och dra åt
båda skruvarna igen.
10.3 Sågbladsbyte (bild 4, 5, 6)
Obs: Före sågbladsbyte, stäng av maskinen och
dra ut nätstickkontakten.
1. Tryck på sänkutlösaren (3), tryck ned sågbladet
till sågbladsbytesläget och stick in insexnyckeln i
sågbladets ställskruv (17).
2. Tryck på axellåsningen (13) och vrid sågbladet
(10) tills det hakar fast.
3. Håll axellåsningen (13) intryckt och öppna såg-
bladets ställskruv (17) moturs. Håll då sågbladet
i sågbladsbytesläget.
4. Ta bort den yttre flänsen (16) och sågbladet (10).
(Obs: Skaderisk, bär handskar)
5. Sätt i det nya bladet och flänsen (16).
6. Skruva in sågbladets ställskruv (17) och dra åt
den. Håll samtidigt axellåsningen intryckt igen.
7. Ställ sågen i utgångsläge.
10.4 Ställa in klyvkilen (bild 7)
1. Justera avståndet mellan sågblad (10) och klyvkil
(19) efter sågbladsbytet eller när det krävs.
2. Sätt sågen i läget som vid sågbladsbyte.
3. Lossa inställningsskruven (18) med insexnyckeln
och ställ klyvkilen (19) 2-3 mm högre än sågbladet
(10) och dra åt inställningsskruven (18) igen.
11. Arbetsinstruktioner
Obs: Håll alltid dina händer borta från snittzonerna
och försök aldrig nå dem under kapningen.
11.1 Starta och stänga av (bild 1)
När sänksågen startas trycker du på Till-/Från-bryta-
ren (4). Släpp Till-/Från-brytaren (4) för att stänga av.
11.2 Styra och hålla sänksågen (bild 8)
1. Säkra arbetsstycket på sådant sätt att det inte kan
justeras vid sågning.
2. För nu fram sågen.
3. Håll stadigt i sågen med båda händerna. Ha en
hand på huvudhandtaget och den andra på det
främre handtaget.
