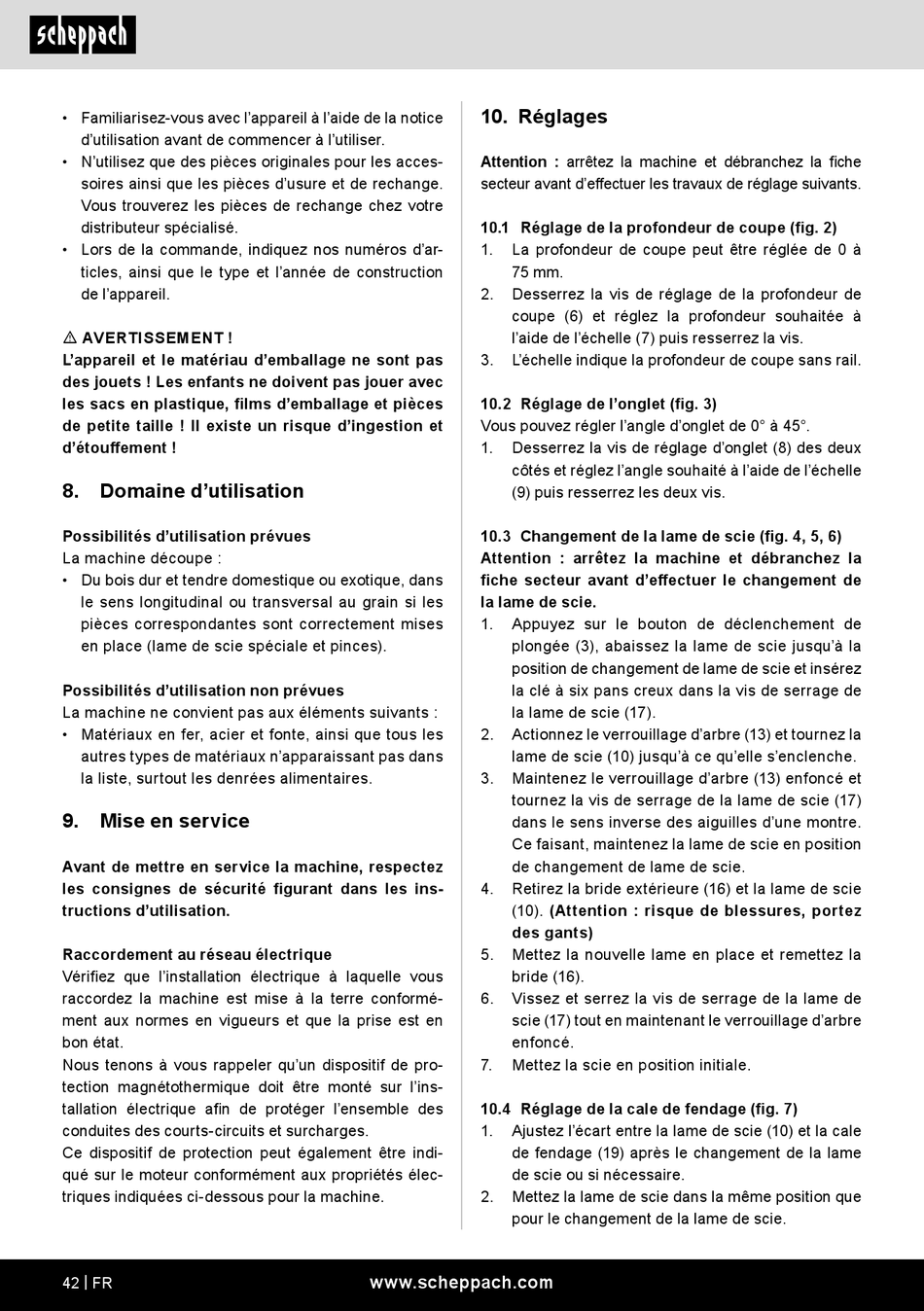

Scheppach PL75 Originalbetriebsanleitung Seite 42

• Familiarisez-vous avec l'appareil à l'aide de la notice
d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces originales pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
distributeur spécialisé.
• Lors de la commande, indiquez nos numéros d'ar-
ticles, ainsi que le type et l'année de construction
de l'appareil.
m AVERTISSEMENT !
L'appareil et le matériau d'emballage ne sont pas
des jouets ! Les enfants ne doivent pas jouer avec
les sacs en plastique, films d'emballage et pièces
de petite taille ! Il existe un risque d'ingestion et
d'étouffement !
8. Domaine d'utilisation
Possibilités d'utilisation prévues
La machine découpe :
• Du bois dur et tendre domestique ou exotique, dans
le sens longitudinal ou transversal au grain si les
pièces correspondantes sont correctement mises
en place (lame de scie spéciale et pinces).
Possibilités d'utilisation non prévues
La machine ne convient pas aux éléments suivants :
• Matériaux en fer, acier et fonte, ainsi que tous les
autres types de matériaux n'apparaissant pas dans
la liste, surtout les denrées alimentaires.
9. Mise en service
Avant de mettre en service la machine, respectez
les consignes de sécurité figurant dans les ins-
tructions d'utilisation.
Raccordement au réseau électrique
Vérifiez que l'installation électrique à laquelle vous
raccordez la machine est mise à la terre conformé-
ment aux normes en vigueurs et que la prise est en
bon état.
Nous tenons à vous rappeler qu'un dispositif de pro-
tection magnétothermique doit être monté sur l'ins-
tallation électrique afin de protéger l'ensemble des
conduites des courts-circuits et surcharges.
Ce dispositif de protection peut également être indi-
qué sur le moteur conformément aux propriétés élec-
triques indiquées ci-dessous pour la machine.
42 | FR
10. Réglages
Attention : arrêtez la machine et débranchez la fiche
secteur avant d'effectuer les travaux de réglage suivants.
10.1 Réglage de la profondeur de coupe (fig. 2)
1. La profondeur de coupe peut être réglée de 0 à
75 mm.
2. Desserrez la vis de réglage de la profondeur de
coupe (6) et réglez la profondeur souhaitée à
l'aide de l'échelle (7) puis resserrez la vis.
3. L'échelle indique la profondeur de coupe sans rail.
10.2 Réglage de l'onglet (fig. 3)
Vous pouvez régler l'angle d'onglet de 0° à 45°.
1. Desserrez la vis de réglage d'onglet (8) des deux
côtés et réglez l'angle souhaité à l'aide de l'échelle
(9) puis resserrez les deux vis.
10.3 Changement de la lame de scie (fig. 4, 5, 6)
Attention : arrêtez la machine et débranchez la
fiche secteur avant d'effectuer le changement de
la lame de scie.
1. Appuyez sur le bouton de déclenchement de
plongée (3), abaissez la lame de scie jusqu'à la
position de changement de lame de scie et insérez
la clé à six pans creux dans la vis de serrage de
la lame de scie (17).
2. Actionnez le verrouillage d'arbre (13) et tournez la
lame de scie (10) jusqu'à ce qu'elle s'enclenche.
3. Maintenez le verrouillage d'arbre (13) enfoncé et
tournez la vis de serrage de la lame de scie (17)
dans le sens inverse des aiguilles d'une montre.
Ce faisant, maintenez la lame de scie en position
de changement de lame de scie.
4. Retirez la bride extérieure (16) et la lame de scie
(10). (Attention : risque de blessures, portez
des gants)
5. Mettez la nouvelle lame en place et remettez la
bride (16).
6. Vissez et serrez la vis de serrage de la lame de
scie (17) tout en maintenant le verrouillage d'arbre
enfoncé.
7. Mettez la scie en position initiale.
10.4 Réglage de la cale de fendage (fig. 7)
1. Ajustez l'écart entre la lame de scie (10) et la cale
de fendage (19) après le changement de la lame
de scie ou si nécessaire.
2. Mettez la lame de scie dans la même position que
pour le changement de la lame de scie.
