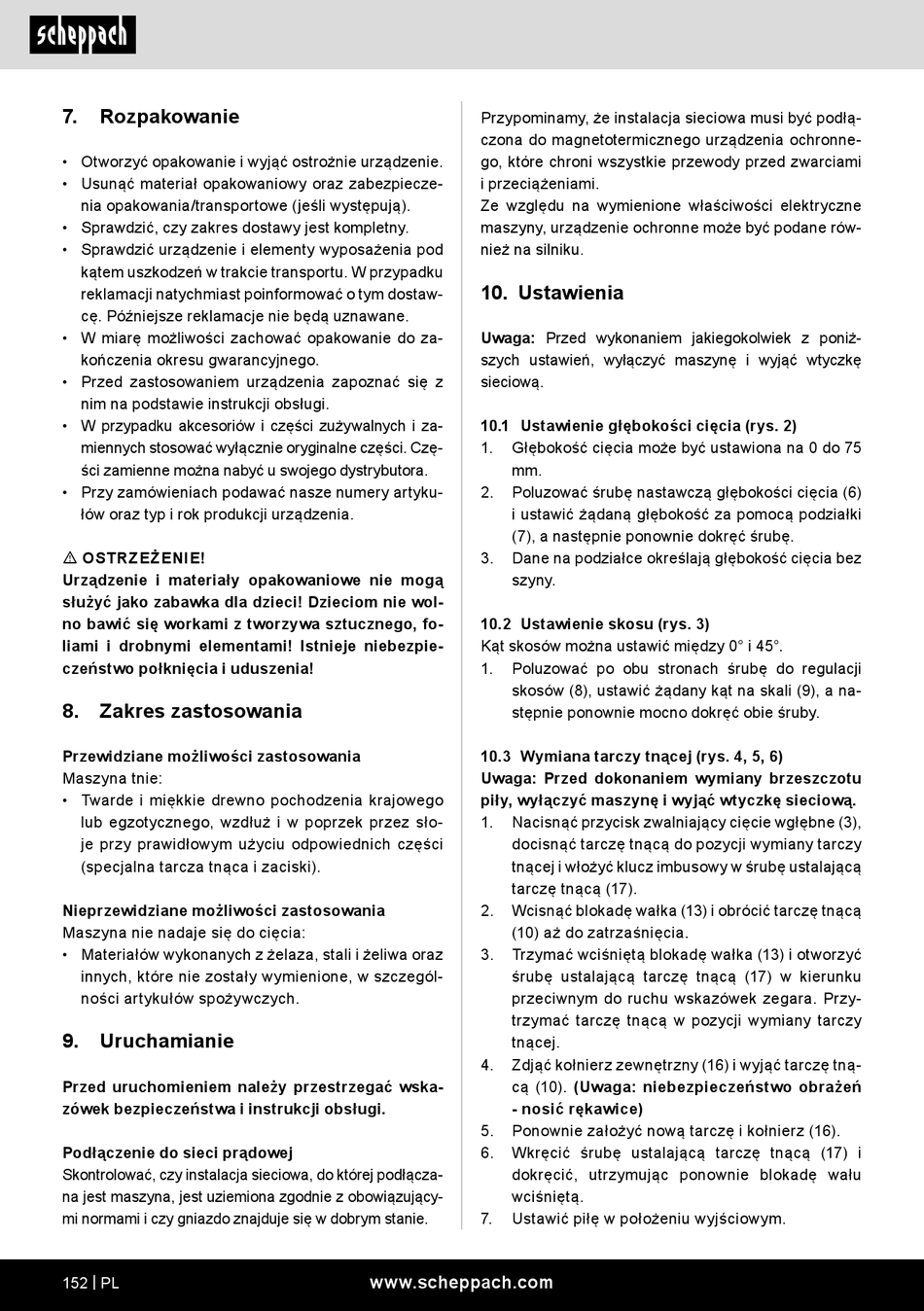

Scheppach PL75 Originalbetriebsanleitung Seite 152

7. Rozpakowanie
• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpiecze-
nia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod
kątem uszkodzeń w trakcie transportu. W przypadku
reklamacji natychmiast poinformować o tym dostaw-
cę. Późniejsze reklamacje nie będą uznawane.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
• Przed zastosowaniem urządzenia zapoznać się z
nim na podstawie instrukcji obsługi.
• W przypadku akcesoriów i części zużywalnych i za-
miennych stosować wyłącznie oryginalne części. Czę-
ści zamienne można nabyć u swojego dystrybutora.
• Przy zamówieniach podawać nasze numery artyku-
łów oraz typ i rok produkcji urządzenia.
m OSTRZEŻENIE!
Urządzenie i materiały opakowaniowe nie mogą
służyć jako zabawka dla dzieci! Dzieciom nie wol-
no bawić się workami z tworzywa sztucznego, fo-
liami i drobnymi elementami! Istnieje niebezpie-
czeństwo połknięcia i uduszenia!
8. Zakres zastosowania
Przewidziane możliwości zastosowania
Maszyna tnie:
• Twarde i miękkie drewno pochodzenia krajowego
lub egzotycznego, wzdłuż i w poprzek przez sło-
je przy prawidłowym użyciu odpowiednich części
(specjalna tarcza tnąca i zaciski).
Nieprzewidziane możliwości zastosowania
Maszyna nie nadaje się do cięcia:
• Materiałów wykonanych z żelaza, stali i żeliwa oraz
innych, które nie zostały wymienione, w szczegól-
ności artykułów spożywczych.
9. Uruchamianie
Przed uruchomieniem należy przestrzegać wska-
zówek bezpieczeństwa i instrukcji obsługi.
Podłączenie do sieci prądowej
Skontrolować, czy instalacja sieciowa, do której podłącza-
na jest maszyna, jest uziemiona zgodnie z obowiązujący-
mi normami i czy gniazdo znajduje się w dobrym stanie.
152 | PL
Przypominamy, że instalacja sieciowa musi być podłą-
czona do magnetotermicznego urządzenia ochronne-
go, które chroni wszystkie przewody przed zwarciami
i przeciążeniami.
Ze względu na wymienione właściwości elektryczne
maszyny, urządzenie ochronne może być podane rów-
nież na silniku.
10. Ustawienia
Uwaga: Przed wykonaniem jakiegokolwiek z poniż-
szych ustawień, wyłączyć maszynę i wyjąć wtyczkę
sieciową.
10.1 Ustawienie głębokości cięcia (rys. 2)
1. Głębokość cięcia może być ustawiona na 0 do 75
mm.
2. Poluzować śrubę nastawczą głębokości cięcia (6)
i ustawić żądaną głębokość za pomocą podziałki
(7), a następnie ponownie dokręć śrubę.
3. Dane na podziałce określają głębokość cięcia bez
szyny.
10.2 Ustawienie skosu (rys. 3)
Kąt skosów można ustawić między 0° i 45°.
1. Poluzować po obu stronach śrubę do regulacji
skosów (8), ustawić żądany kąt na skali (9), a na-
stępnie ponownie mocno dokręć obie śruby.
10.3 Wymiana tarczy tnącej (rys. 4, 5, 6)
Uwaga: Przed dokonaniem wymiany brzeszczotu
piły, wyłączyć maszynę i wyjąć wtyczkę sieciową.
1. Nacisnąć przycisk zwalniający cięcie wgłębne (3),
docisnąć tarczę tnącą do pozycji wymiany tarczy
tnącej i włożyć klucz imbusowy w śrubę ustalającą
tarczę tnącą (17).
2. Wcisnąć blokadę wałka (13) i obrócić tarczę tnącą
(10) aż do zatrzaśnięcia.
3. Trzymać wciśniętą blokadę wałka (13) i otworzyć
śrubę ustalającą tarczę tnącą (17) w kierunku
przeciwnym do ruchu wskazówek zegara. Przy-
trzymać tarczę tnącą w pozycji wymiany tarczy
tnącej.
4. Zdjąć kołnierz zewnętrzny (16) i wyjąć tarczę tną-
cą (10). (Uwaga: niebezpieczeństwo obrażeń
- nosić rękawice)
5. Ponownie założyć nową tarczę i kołnierz (16).
6. Wkręcić śrubę ustalającą tarczę tnącą (17) i
dokręcić, utrzymując ponownie blokadę wału
wciśniętą.
7. Ustawić piłę w położeniu wyjściowym.
www.scheppach.com
