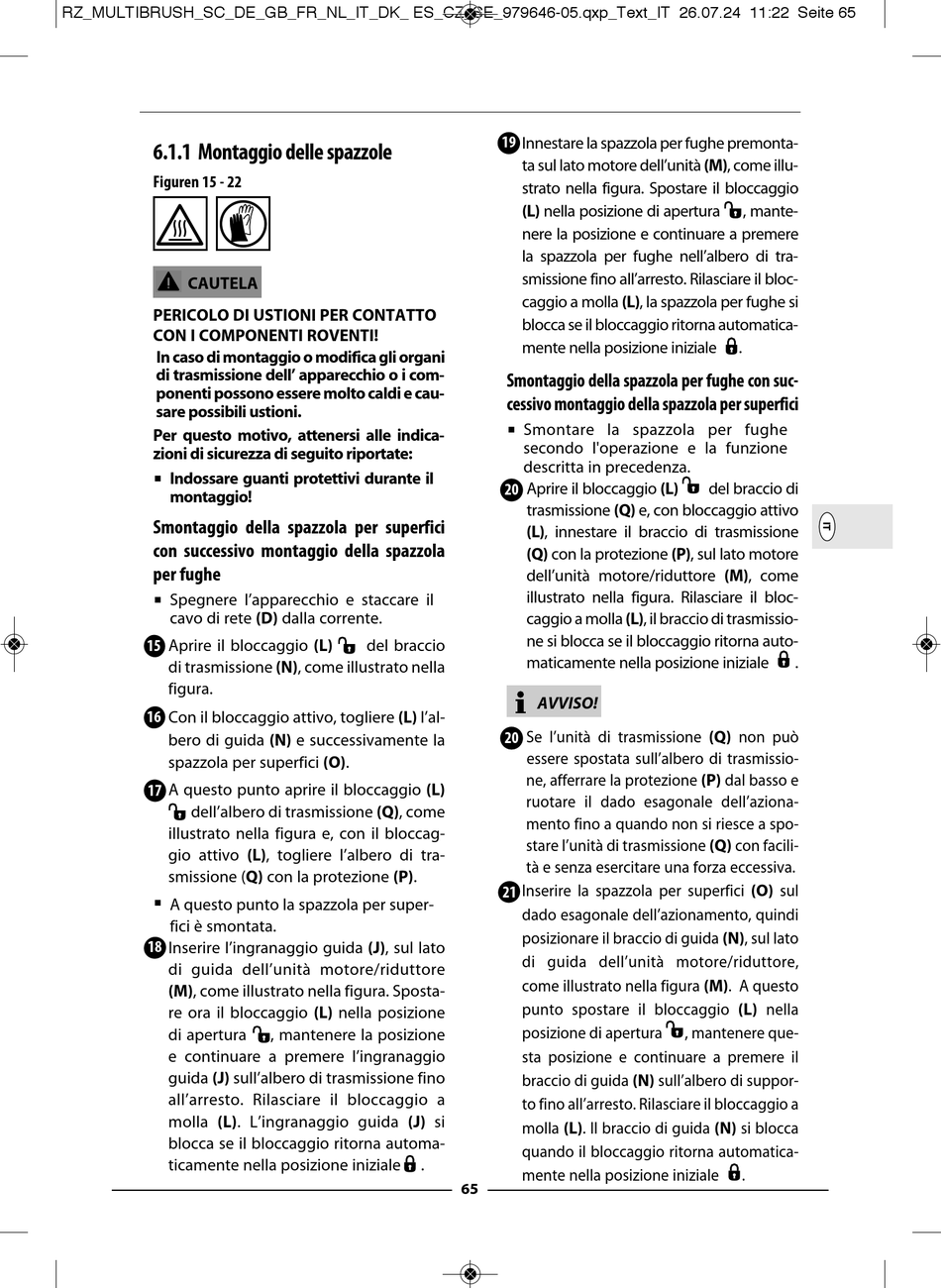

RZ_MULTIBRUSH_SC_DE_GB_FR_NL_IT_DK_ ES_CZ_SE_979646-05.qxp_Text_IT 26.07.24 11:22 Seite 65
6.1.1 Montaggio delle spazzole
Figuren 15 - 22
CAUTELA
PERICOLO DI USTIONI PER CONTATTO
CON I COMPONENTI ROVENTI!
In caso di montaggio o modifica gli organi
di trasmissione dell' apparecchio o i com-
ponenti possono essere molto caldi e cau-
sare possibili ustioni.
Per questo motivo, attenersi alle indica-
zioni di sicurezza di seguito riportate:
Indossare guanti protettivi durante il
montaggio!
Smontaggio della spazzola per superfici
con successivo montaggio della spazzola
per fughe
Spegnere l'apparecchio e staccare il
cavo di rete (D) dalla corrente.
15
Aprire il bloccaggio (L)
di trasmissione (N), come illustrato nella
figura.
16
Con il bloccaggio attivo, togliere (L) l'al-
bero di guida (N) e successivamente la
spazzola per superfici (O).
17
A questo punto aprire il bloccaggio (L)
dell'albero di trasmissione (Q), come
illustrato nella figura e, con il bloccag-
gio attivo (L), togliere l'albero di tra-
smissione (Q) con la protezione (P).
A questo punto la spazzola per super-
fici è smontata.
18
Inserire l'ingranaggio guida (J), sul lato
di guida dell'unità motore/riduttore
(M), come illustrato nella figura. Sposta-
re ora il bloccaggio (L) nella posizione
di apertura
e continuare a premere l'ingranaggio
guida (J) sull'albero di trasmissione fino
all'arresto. Rilasciare il bloccaggio a
molla (L). L'ingranaggio guida (J) si
blocca se il bloccaggio ritorna automa-
ticamente nella posizione iniziale
del braccio
, mantenere la posizione
.
19
Innestare la spazzola per fughe premonta-
ta sul lato motore dell'unità (M), come illu-
strato nella figura. Spostare il bloccaggio
(L) nella posizione di apertura
nere la posizione e continuare a premere
la spazzola per fughe nell'albero di tra-
smissione fino all'arresto. Rila sciare il bloc-
caggio a molla (L), la spazzola per fughe si
blocca se il bloccaggio ritorna automatica-
mente nella posizione iniziale
Smontaggio della spazzola per fughe con suc-
cessivo montaggio della spazzola per superfici
Smontare la spazzola per fughe
secondo l'operazione e la funzione
descritta in precedenza.
20
Aprire il bloccaggio (L)
trasmissione (Q) e, con bloccaggio attivo
(L), innestare il braccio di tra smissione
(Q) con la protezione (P), sul lato motore
dell'unità motore/riduttore (M), come
illustrato nella figura. Rilasciare il bloc-
caggio a molla (L), il braccio di trasmissio-
ne si blocca se il bloccaggio ritorna auto-
maticamente nella posizione iniziale
AVVISO!
20
Se l'unità di trasmissione (Q) non può
essere spostata sull'albero di trasmissio-
ne, afferrare la protezione (P) dal basso e
ruotare il dado esagonale dell'aziona-
mento fino a quando non si riesce a spo-
stare l'unità di trasmissione (Q) con facili-
tà e senza esercitare una forza eccessiva.
21
Inserire la spazzola per superfici (O) sul
dado esagonale dell'azionamento, quindi
posizionare il braccio di guida (N), sul lato
di guida dell'unità motore/riduttore,
come illustrato nella figura (M). A questo
punto spostare il bloccaggio (L) nella
posizione di apertura
sta posizione e continuare a premere il
braccio di guida (N) sull'albero di suppor-
to fino all'arresto. Rilasciare il bloccaggio a
molla (L). Il braccio di guida (N) si blocca
quando il bloccaggio ritorna automatica-
mente nella posizione iniziale
65
, mante-
.
del braccio di
.
, mantenere que-
.
